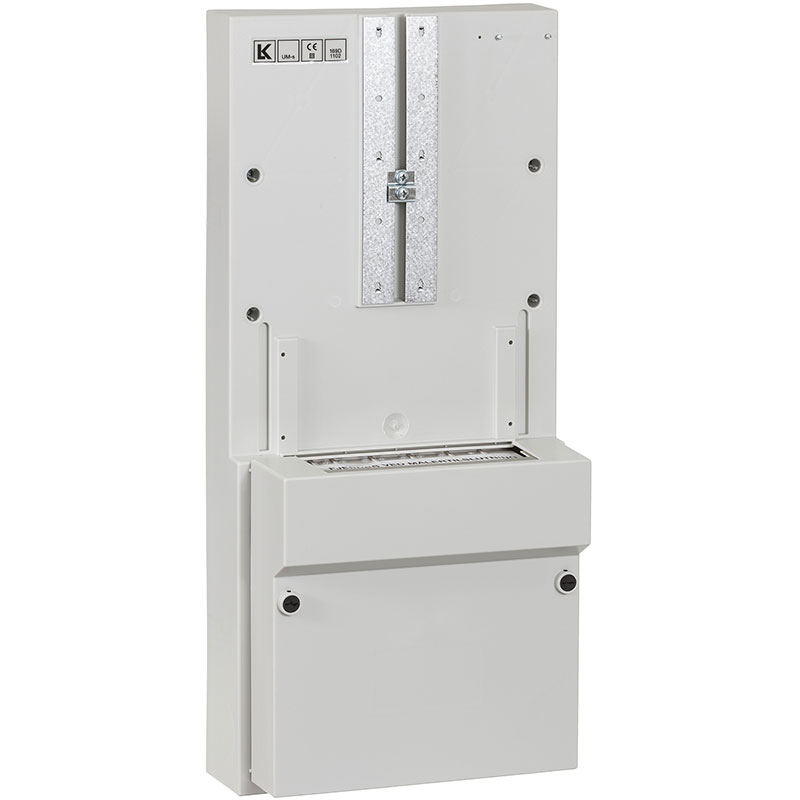

Udvendig måletavle UM-S lysegrå

Dette er en målerramme for montage udvendig på væg. Kan sammenbygges vandret og lodret med gruppetavle type UG. UG18 svarer i dimension til UM.

Bagpladen er forsynet med udslagsblanketter Ø 40 mm og dækrammen har blankettilgang i top og bund for rør/kabel max. Ø 30 mm i siderne max. 40mm.

For sløjfning af jordledning kan afgreningsklemme 169D1217 anvendes. Er udført i dobbeltisoleret og selvslukkeligt termoplast.

Dækkappen har plombèrbare låseskruer.

Kapslingsklasse: IP20D
Mærkespænding: 400 V AC
Mærkestrøm: Max. 63 A
Omgivelsestemperatur: -10 °C til + 35 °C
Klemmer: Cu 4-25 mm², Al 16-25 mm² kun massiv rund
Sløjfemulighed: Cu 2x16 mm² eller 1x16 mm² + 2x10 mm². Al ikke tilladt
Sløjfning jord: Afgreningsklemme 169D1217 kan anvendes
Standarder: FR2003
