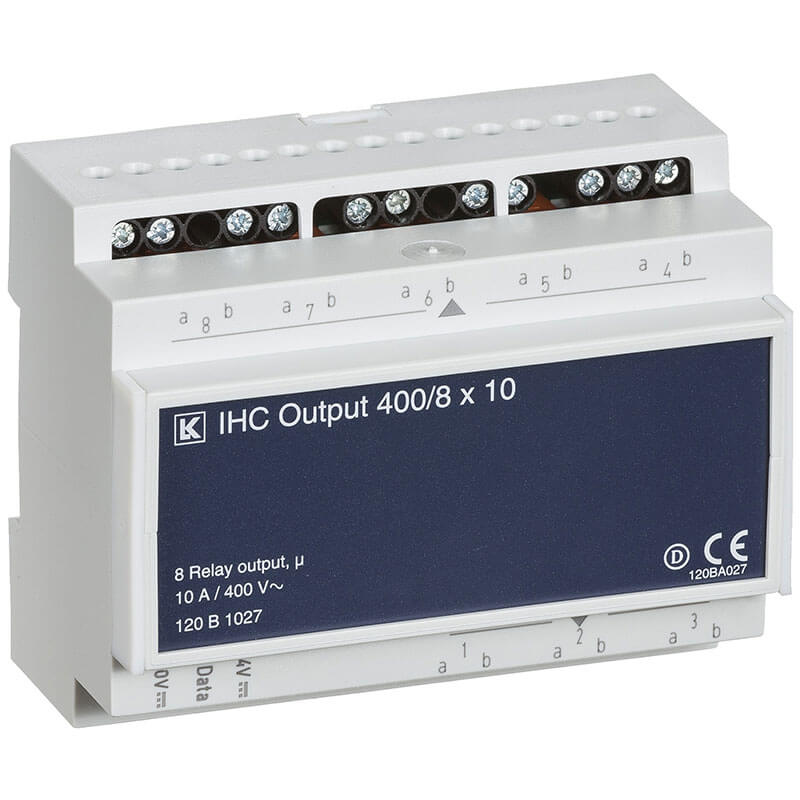

IHC Control® Output 400 V a.c. 8X10A med 8 udgange
Varenr:
1086015623
EAN:
5703302026321
IHC outputmodulet anvendes til kobling af 8 stk. 230 V a.c. belastninger styret af IHC systemet.
Alle 8 udgange er galvanisk adskilt fra hinanden.
Der kan kobles en 10 A gruppeafbryder eller automatsikring til hver enkelt af relæerne.
Den samlede belastning på modulet er 80A.
Da relæerne er adsklit fra hinanden med 400 V isolationsafstand, kan der tilsluttes forskellige faser, enten fra samme eller forskellige grupper.
Ved 3-fasede belastninger må der ikke tilsluttes kombinationen Out 5, 6 og 7 af hensyn til relæernes termiske overbelastningsevne.
Af hensyn til relæernes levetid, anbefales det i øvrigt af fordele 3-fasede belastninger på to grupper bestående af Out 1, 2 og 3 samt Out 6, 7 og 8.
Ved kobling af motorbelastninger såvel som andre 3-fasede belastninger gøres der opmærksom på, at der ikke er indbygget nogen sikring af samtidig ind- og udkobling af de 3 faser.
Af hensyn til adskillelsen mellem SELV- og 230 V strømkredse skal relæerne betragtes som to grupper.
Hvis et af relæerne i en af grupperne er forbundet til en SELV kreds, må de øvrige relæer i gruppen ikke forbindes til 230 V eller en anden strømkreds, der ikke er SELV strømkreds.
Ønskes andre belastninger henvises der til afsnittet "Introduktion til IHC."
Specifikationer
| HØJDE | 32521 |
| MONTERING | Din-Skinne |
| TYPE | Output modul |
