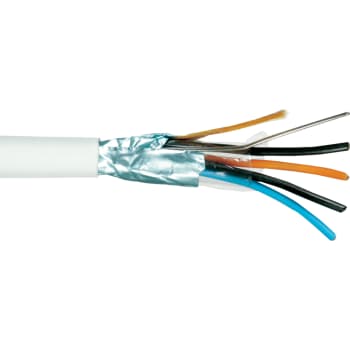

SIGNALKABEL PTS 4X2X0,6 HV.TR DCA

Anvendelse Signalkabel anvendes som installationskabel i svagstrømsanlæg af enhver art, såsom hustelefon-, brand-, tyveri- og signalanlæg. Ved anlæg iht. Skafor’s regler (forskrift 212 emne 40. pkt. 21.71). Til indendørs, fast oplægning. Må ikke indmures eller nedgraves i jord. Konstruktionsstandard Fabriksstandard Brandtekniske specifikationer IEC60332-1, IEC60754, IEC61034 CPR brandklasse Dca Konstruktion Leder Rund massiv fortinnet kobbertråd Isolation PE Snoning Isolerede ledere parsnoet Skærm AL/PETP-folie med overlap samt 0,5mm fortinnet jordtråd Yderkappe Halogenfri compound, hvid Ledermærkning Parnr. 1 sort - blå 26 hvid - gul 2 sort - orange 27 hvid - violet 3 sort - grøn 28 blå - rød 4 sort - brun 29 blå - gul 5 sort - grå 30 blå - violet 6 blå - hvid 31 grøn - rød 7 blå - orange 32 grøn - gul 8 blå - grøn 33 grøn - violet 9 blå - brun 34 rød - grå 10 blå - grå 35 rød - orange 11 orange - hvid 36 rød - gul 12 orange - grøn 37 rød - brun 13 orange - brun 38 rød - violet 14 orange - grå 39 grå - gul 15 grøn - hvid 40 grå - violet 16 grøn - brun 41 orange - gul 17 grøn - grå 42 orange - violet 18 brun - hvid 43 gul - brun 19 brun - grå 44 gul - violet 20 grå - hvid 45 brun - violet 21 sort - hvid 46 lysebrun - sort 22 sort - rød 47 lysebrun - blå 23 sort - gul 48 lysebrun - rød 24 sort - violet 49 lysebrun - orange 25 hvid - rød 50 lysebrun - gul Elektriske specifikationer Mærkespænding < 50 AC, < 75 DC Prøvespænding 1000 V Max. DC-modstand af leder ved 20 °C 65 Ohm/km Kapacitans ubalance par/par 800 pF/km Nominel modstand af leder 61,0 Ohm/km Max. kapacitet par/ leder leder 75 nF/km Isolationsmodstand 500 MOhm/km Mekaniske specifikationer Temperatur fast oplagt -15 til +70 °C Håndteringstemperatur -10 til +40 °C Bøjningsradius 7 x D
