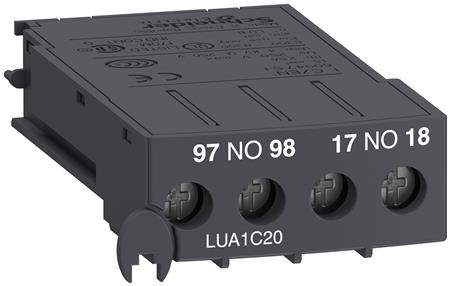

HJ.BLOK 1NO(F)+1NO(KLAR)LUA1C20

TeSys Model U (U for Ultima) er en kompakt motorstarter baseret på ”plug-and-play” modulenheder. Alle enheder forbindes til et grundmodul uden interne ledninger af nogen art.Grundmodulet indeholder adskiller og kontaktor. De øvrige moduler som strømmoduler, hjælpekontaktblokke, funktionsmoduler og kommunikationsmoduler placeres kabelfrit i grundmodulet. Modulbredden er altid 45 mm. I de elektroniske beskyttelsesmoduler findes udgaver med startklasse 5 op til klasse 30, med multifunktioner som realtidsmåling, indikation af spændingsbrud, diagnostik- og logfunktioner, lokal- eller fjernstyring. Kommunikationsmodulerne er forberedt for parallelkobling til PLC-er, for As-i bus, Modbus og andre bussystemer over Gateway. (Tallene henviser til tegningen) 1: Grundmodul 2: Standard beskyttelsesmodul 3: Funktionsmoduler (LUF), Kommunikationsmoduler via parallel eller seriel bus, Hjælpekontaktmoduler (LUFN) 4:  Meldekontaktblok (LUA) 5: Reverseringblok 6: Strømbegrænser LUALB1, 130 kA 440V 7: Plug-in terminalblok 8: Hjælpeblok fortrådet til reversering (LU9MR1C)
