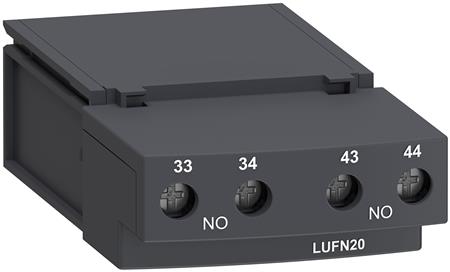

HJÆLPEKON.STATUS.H.2NO LUFN20
Varenr:
7522500337
EAN:
3389110365160
TeSys Model U (U for Ultima) er en kompakt motorstarter baseret på ”plug-and-play” modulenheder.
Alle enheder forbindes til et grundmodul uden interne ledninger af nogen art.Grundmodulet indeholder adskiller og kontaktor.
De øvrige moduler som strømmoduler, hjælpekontaktblokke, funktionsmoduler og kommunikationsmoduler placeres kabelfrit i grundmodulet.
Modulbredden er altid 45 mm.
I de elektroniske beskyttelsesmoduler findes udgaver med startklasse 5 op til klasse 30, med multifunktioner som realtidsmåling, indikation af spændingsbrud, diagnostik- og logfunktioner, lokal- eller fjernstyring.
Kommunikationsmodulerne er forberedt for parallelkobling til PLC-er, for As-i bus, Modbus og andre bussystemer over Gateway.
(Tallene henviser til tegningen)
1: Grundmodul
2: Standard beskyttelsesmodul
3: Funktionsmoduler (LUF), Kommunikationsmoduler via parallel eller seriel bus, Hjælpekontaktmoduler (LUFN)
4: Meldekontaktblok (LUA)
5: Reverseringblok
6: Strømbegrænser LUALB1, 130 kA 440V
7: Plug-in terminalblok
8: Hjælpeblok fortrådet til reversering (LU9MR1C)
