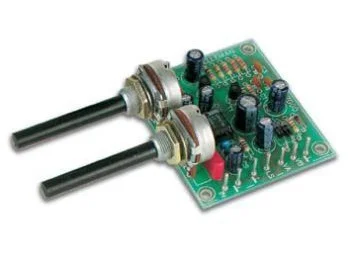

K7000 Audiosignal giver/sporer (Byggesæt)

Denne signalgiver/sporer er designet med henblik på at indføre eller opfange et specifikt signal i et audio kredsløb som kræver reparation (som f.eks. en forstærker, radio, tonekontrol, ...) med henblik på at finde fejlen. Med dette redskab er det lettere og hurtigere ved identificere eventuelle fejl. Denne signalsporer kan også benyttes som en simpel monitor eller forstærker.

Bemærk: Dette et byggesæt som kræver loddeudstyr (se tilbehør). Sværhedsgrad: Lav.

Tekniske detaljer:

• Signalgiver:
  • 0 - 2,5Vrms output (justerbar)
  • Udgangsimpedans: 1,5 kOhm
  • Frekvens: ± 1kHz
• Signalsporer:
  • 3,5mV til 10Vrms følsomhed (justerbar)
  • Gain: 40dB
  • Indgangsimpedans: 50 kOhm
• Udgangseffekt: 0,5W / 8ohm
• Strømforsyning: 7-9VAC eller 9-12VDC / 150mA
• Størrelse: 60 x 53mm
• Anbefalede tilbehørsdele: Se tilbehør
