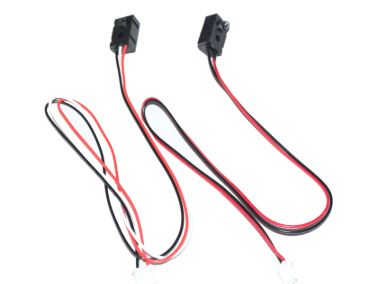

IR brudstrålesensor - 5Vdc, 3mm IR LED, NO (2 dele)

IR brudstrålesensor - 5Vdc, 3mm IR LED, NO (2 dele)

Varenr: H12603

EAN: 5705412126038

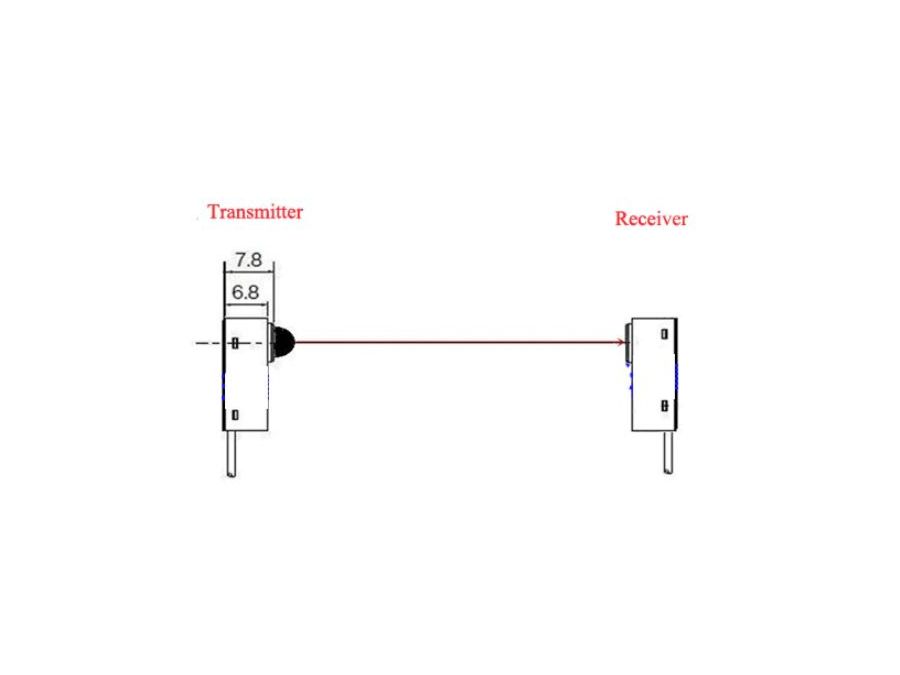

Infrarøde (IR) brudstrålesensorer er en enkel måde til registrering af bevægelse. De fungerer ved at have en IR-lysiver side, der sender en stråle af usynligt IR-lys, derefter en IR modtager på den anden side, der er følsom over for det samme lys. Når der går noget mellem de to, og det ikke er gennemsigtigt for IR, da bliver 'strålen brudt', og modtageren vil fortælle dig det.

Sammenlignet med PIR-sensorer er IR brudstrålesensorer hurtigere og giver bedre kontrol over, hvor du vil registrere bevægelsen. Sammenlignet med Sonar-moduler er de billigere. Du har dog brug for både sender og modtager på modsatte sider af det område, du vil overvåge.

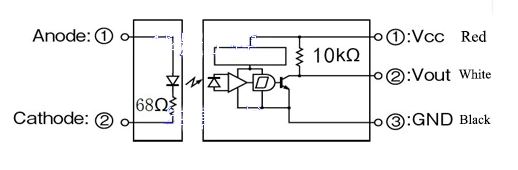

Dette er 3mm IR-version, som fungerer op til 50 cm. Du kan strømforsyne dem med 3,3V eller 5V, men 5V giver dig bedre rækkevidde, og det er, hvad vi anbefaler. Modtageren er åben kollektortransistorudgang, hvilket betyder, at du har brug for en pull-up-modstand, hvis du vil læse et digitalt signal fra signaltråden. De fleste mikrokontrollere har evnen til at tænde en indbygget pull up-modstand. Hvis du ikke gør det, skal du tilslutte en 10 kOhm-modstand mellem modtagerens hvide ledning og den røde ledning. Hvis du vil styre et relæ eller LED eller hvad som helst, kan det synke op til 100mA til jorden.

Tekniske detaljer:

Detektionsafstand: Maks. 50cm
Forsyningsspænding: 3,3...5,5Vdc
Udgang: NPN (NO, normal open)
Emitter strømforbrug: 10mA ved 3,3V, 20mA ved 5V
Modtagerens udgangsstrøm kapacitet: 100mA
Sender/modtager LED-vinkel: 10°
Responstid: <2 ms

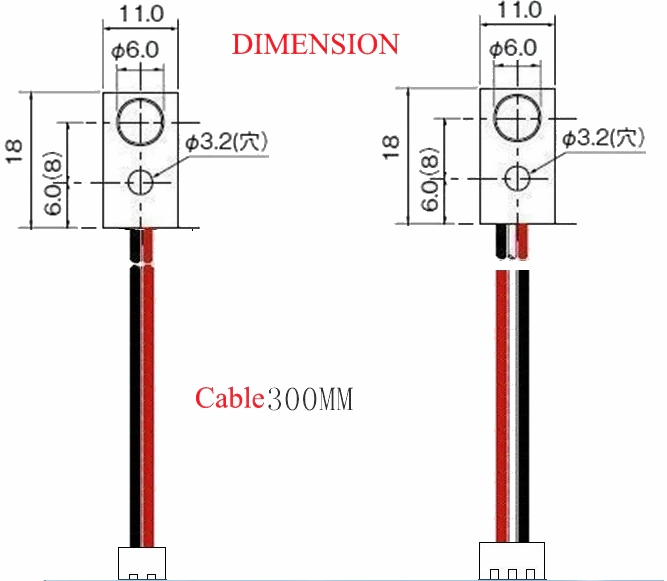

Husstørrelse: 18 x 11mm x 7mm
Hus monteringshuldiameter: Ø3,2mm
Kabellængde: 300mm
Vægt (af hver halvdel): 3g

Infrared (IR) break-beam sensors are a simple way to detect motion. They work by having an emitter side that sends out a beam of human-invisible IR light, then a receiver across the way which is sensitive to that same light. When something passes between the two, and its not transparent to IR, then the 'beam is broken' and the receiver will let you know.

Compared to PIR sensors, breakbeams are faster and allow better control of where you want to detect the motion. Compared to Sonar modules, they're less expensive. However, you do need both emitter and receiver on opposite sides of the area you want to monitor.

This is the 3mm IR version. It works up to 50cm. You can power it from 3,3V or 5V, but 5V will get you better range and is what we suggest. The receiver is open collector transistor output which means that you do need a pull up resistor if you want to read a digital signal off the signal wire. Most microcontrollers have the ability to turn on a built in pull up resistor. If you do not, connect a 10K resistor between the white wire of the receiver and the red wire. If you want to control a relay or LED or whatever, it can sink up to 100mA to ground.
