LCD 16x2 m. blå baggrundslys - 5V (til Arduino)
Varenr:
H14175
EAN:
5705412141758

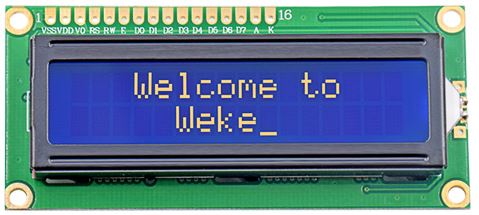

LCD1602. Hvide karakterer og blå baggrundsbelysning.
Egenskaber:
- Antal karakterer: 16 x 2
- Karakterfont: 5 x 7 dots
- Duty-bias: 1/16 - 1/4
- Type: Negativ
Tekniske detaljer:
- Baggrundsbelyning: Blå
- LCD type + farve: Hvid
- Forsyningspænding: 5Vdc
- Operationel temperatur: 0 til +50°C
- Opbevaringstemperatur: -20 til +60°C
- Størrelse: 80,0 x 36mm
- Visningsområde: 66 x 16,2mm
- Dot størrelse: 0,56 x 0,66mm
- Karakterstørrelse: 2,96 x 5,56mm
- Pin tildeling:
- Power supply (GND): 1 (Vss)
- Power supply (+5V): 2 (Vdd)
- Contrast adjust: 3 (Vo)
- Signal for register selection: 4 (RS)
- Data read & write: 5 (R/W)
- Enable signal: 6 (E)
- Data bus line: 7 (DB0)
- Data bus line: 8 (DB1)
- Data bus line: 9 (DB2)
- Data bus line: 10 (DB3)
- Data bus line: 11 (DB4)
- Data bus line: 12 (DB5)
- Data bus line: 13 (DB6)
- Data bus line: 14 (DB7)
