Tryksensormodul til Arduino - For tryksensitiv modstand
Varenr:
H28276
EAN:
5705412282765

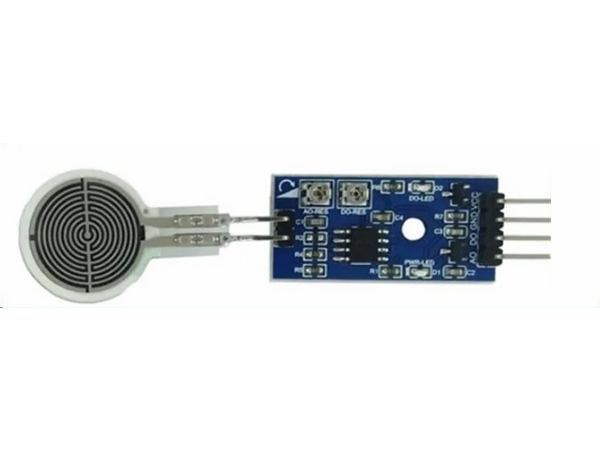

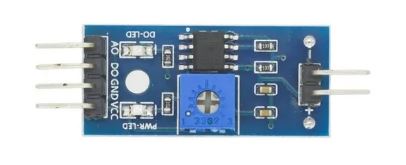

Dette grænseflademodul er designet til at konvertere modstanden fra en tryklølsom modstand (FSR) til en analog spændingssignaludgang til din Arduino eller en anden mikrocontroller.
Bemærk: Dette er et "maker" modul for udviklere. Den leveres uden yderligere instruktioner end dem som du finder her. Tryksensitiv modstand medfølger ikke (se tilbehør).
Tekniske detaljer:
- Pinout:
- VCC: positiv forsyningsspænding (5V)
- GND: negativ forsyningsspænding
- DO: Signaludgang på højt punktniveau
- AO: analog spændingssignaludgang (0-3,3V)
- Justeringer:
- AO-RES: forstørrelsesjusteringspotentiometer
- DO-RES: potentiometer for sammenligningstærskeljustering
- Størrelse: 32 x 15mm
This interface module is designed to convert the resistance from a Force sensitive resistor (FSR) to an analog voltage signal output for your Arduino or another micro controller.
Note: This is a "maker" module for developers. It is delivered without any further instructions than what you find here. Force sensitive resistor is not included (see accessories).
Specifications:
- Pinout:
- VCC: positive supply voltage (5V)
- GND: negative supply voltage
- DO: High point level signal output
- AO: analog voltage signal output (0-3.3V)
- Adjustments:
- AO-RES: magnification adjustment potentiometer
- DO-RES: comparison threshold adjustment potentiometer
- Dimensions: 32 x15mm
