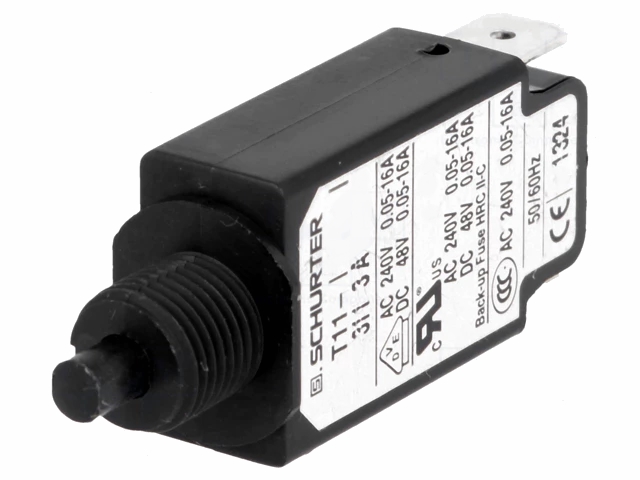

Automatsikring - 3A / 240V
Varenr:
H30909
EAN:
5410329415327
T11-serien af afbrydere til udstyr er en serie af små, enkeltpolede tryk for at nulstille, overbelastningsbeskyttelsesanordninger. Udløsermekanismen er af «låsetype». En høj kontaktkraft kan opretholdes, indtil enheden tripper. Dette forhindrer elektrisk "støj" på grund af kontaktstød og reducerer risikoen for kontaktsvejsning, som kan forekomme med fjedermekanisme.
Overbelastningsfølingen udføres ved hjælp af et termisk bimetal, som har den fordel, at det er immunt over for høje indkoblingsstrømme og linjetransienter. Alle T11-enheder er "positiv trip-free". Kontakterne vil åbne og forblive åbne under en overbelastning. Kontakter kan ikke holdes i lukket position, og de vil ikke lukke automatisk, selvom lukkekommandoen opretholdes.
T11 er specielt designet til at beskytte udstyr, ledninger, transformere, strømforsyninger, motorer og underenheder, såsom printkort. Mærkestrømme kan specificeres fra 0,05 A til 16 A. Alle varianter er internationalt godkendte.
Det schweiziske præcisionsdesign er enkelt med få bevægelige dele. Dette resulterer i en yderst pålidelig CBE med høj modstand mod stød og vibrationer.
Tekniske detaljer:
- Producent (varemærke): SCHURTER
- Sikringstype: Strømafbryder
- Spændingsmærke: 240VAC, 48Vdc
- Mærkestrøm: 3A
- Kontakter konfiguration: SPST
- Antal poler: 1
- Mekanisk montage: Skrue
- Monteringshul diameter: Ø9,6mm
- Gevindlængde: 8mm
- Elektrisk montage: 6,3 x 0,8mm stik
- Operationel temperatur: -5...60°C
- Dielektrisk styrke: 4kVAC
The T11 series of circuit breakers for equipment is a line of small, single pole push to reset, overload protective devices. The trip mechanism is of the superior «latch type». A high contact force can be maintained until the unit trips. This prevents electrical "noise" due to contact bounce and reduces the risk of contact welding which may occur with spring type mechanism.
The overload sensing is done with the aid of a thermal bimetal which has the advantage of being immune to high inrush currents and line transients. All T11-units are «positively trip-free». The contacts will open and will remain open during an overload. Contacts cannot be held in the closed position and they will not close automatically even if the closing command is maintained.
The T11 is specifically designed to protect equipment, wiring, transformers, power supplies, motors and sub-assemblies, such as printed circuit boards. For non-PCB mounting the T11 is connected to wiring with the popular quick connect terminals. Rated currents can be specified from 0,05 A to 16 A. All models are internationally approved.
The Swiss precision design is simple with few moving parts. This results in an extremely reliable CBE with high resistance against shock and vibration.
Specifications:
- Manufacturer: SCHURTER
- Fuse type: Circuit breaker
- Voltage rating: 240VAC, 48VDC
- Current rating: 3A
- Contacts configuration: SPST
- Number of poles: 1
- Mechanical mounting: Skrue
- Monting hole diameter: Ø9,6mm
- Thread length: 8mm
- Electrical mounting: 6,3 x 0,8mm connectors
- Operating temperature: -5...60°C
- Dielectric strength: 4kVAC
