DC-DC (CV og CC) step-up konverter USB - 2-24 > 3-30V / 0-4A

DC-DC (CV og CC) step-up konverter USB - 2-24 > 3-30V / 0-4A

Varenr: H34210

EAN: 5705412342100

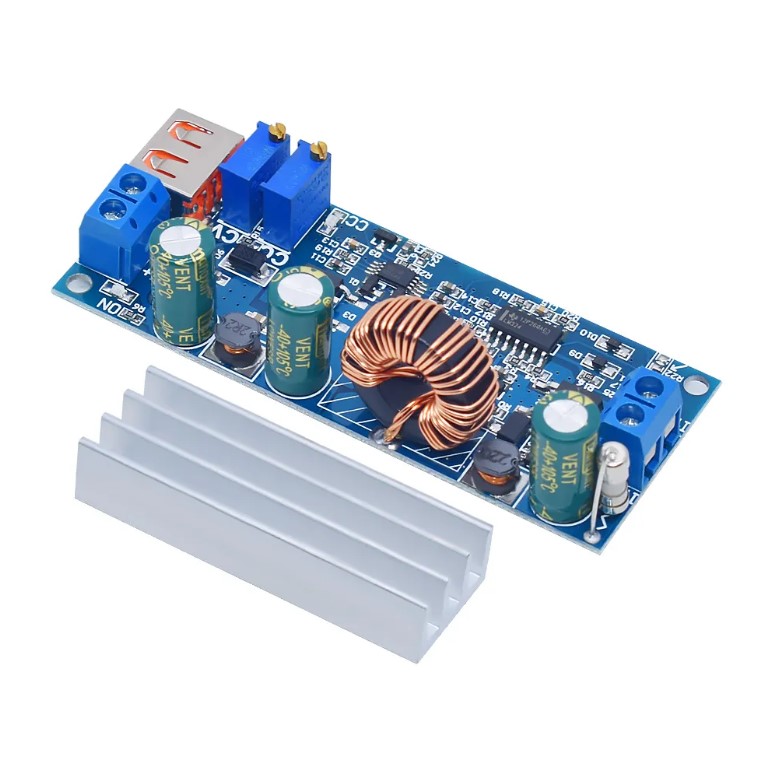

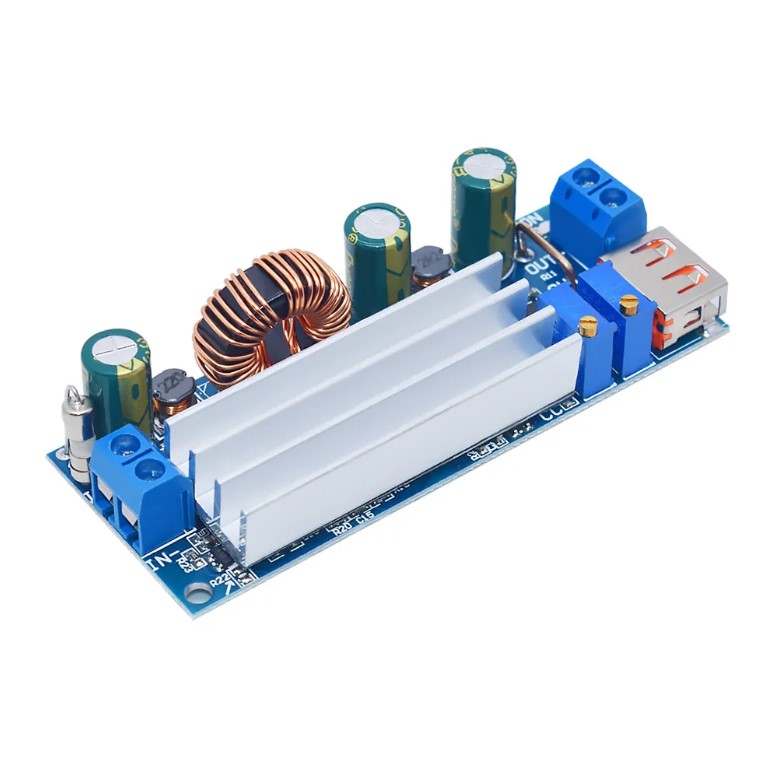

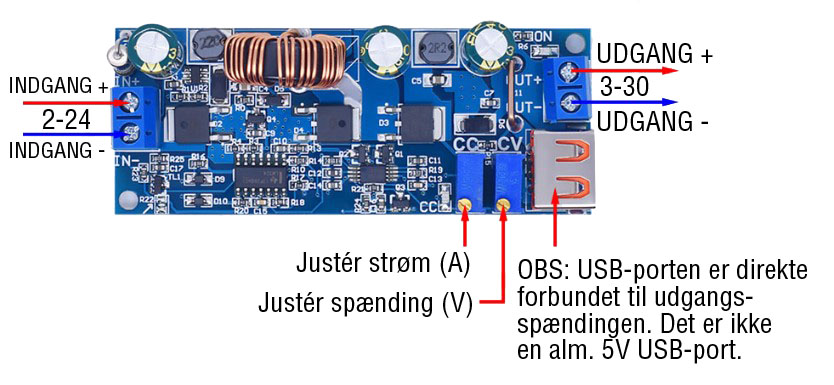

Step-up konverter med indgangsspænding ned til 2V / 15A, med en 0-4A udgang op til 30V. Enheden topper ved 80W (12V input). Med indbyggede sikkerhedsmekanismer (over- og underspændingsbeskyttelse). Det, der også adskiller denne enhed, er den ekstra udgangsforbindelse i form af en USB-A-port. Bemærk venligst, at USB-porten og udgangsspændingen er direkte forbundet og "følges ad", det er IKKE en standard 5V USB-port.

For at forhindre afladning af lithiumbatterier skal du lodde en 5,6K modstand ved R22 i nederste venstre hjørne af modulet. Hvis den er højere end 3,5V vil den starte, og stoppe når den er lavere end 3V. For andre niveauer af underspændingsbeskyttelse, brug venligst formlen: R22=12500/(U-0,75V)Ohm, hvor U er den forventede underspænding.

Tekniske detaljer:

Indgangsspænding: 2-24V
Udgangsspænding: 3-30V (justerbar)
Indgangsstrøm: 0-15A
Udgangsstrøm: 0-4A (justerbar)
Udgangseffekt: 45W ved 3,7V, 80W ved 12V
Effektivitet: 82,95 %
Størrelse: 80 x 32 x 20,5mm
Monteringshuller: 2 x Ø3mm

Step-up converter with input voltage support as low as 2V / 15A, with a 4A output up to 30V. The unit peaks at 80W (12V input). With built-in security mechanisms (over- and undervoltage protection). What also sets this unit apart is the extra output connection in form of a USB-A-port. Please note the USB-port and output voltage is directly connected, it is NOT a standard 5V USB-port.

To prevent discharge of lithium batteries, please solder a 5.6K resistor at R22 at the lower left corner of the module. If it is higher than 3.5V it will start, and stop when it is lower than 3V. For other levels of undervoltage protection, please use the formula: R22=12500/(U-0.75V)Ohms, where U is the expected undervoltage.
