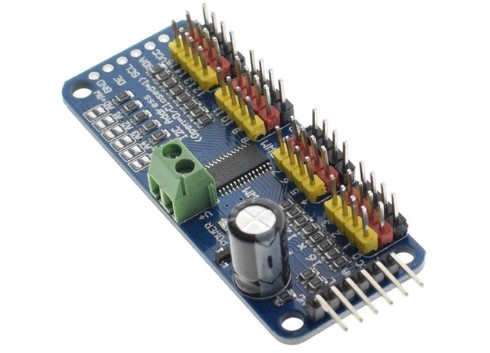

16-kanal 12-bit PWM/Servo Driver - I2C interface, PCA9685
Varenr:
H40383
EAN:
5705412403832
Du vil lave en cool robot, eller måske vil du køre mange LED'er med præcis PWM-udgang. Derefter indser du, at din mikrocontroller har et begrænset antal PWM udgange! Hvad nu? Du kunne give op ELLER du kunne bare få denne handy PWM/Servo driver breakout. Dette er en billig version af Adafruits 16-kanals 12-bit PVM / servo driver. Helt færdigsamlet og klar til brug.
Brug kun to pins, og kontrollér 16 frit-kørende PWM udgange! Du kan endda kæde op 62 breakouts for at styre op til 992 PWM udgange.
Egenskaber:
- i2c-styret PWM-driver med indbygget ur. Det betyder, at du i modsætning til familien TLC5940 ikke behøver løbende at sende det signal, der binder din mikrocontroller, det er helt gratis at køre!
- Det er 5V-kompatibelt, hvilket betyder at du kan styre det fra en 3,3V mikrocontroller og stadig sikkert køre op til 6V udgange (dette er godt for når du vil styre hvide eller blå LED'er med 3,4 + fremadspændinger)
- 6 adresse vælg stifter, så du kan tilslutte op til 62 af disse på en enkelt i2c bus, i alt 992 udgange - det er mange servoer eller LED'er
- Justerbar frekvens PWM op til ca. 1,6KHz
- 12-bit opløsning for hver output - til servos, det betyder omkring 4us opløsning ved 60Hz opdateringshastighed
- Konfigurerbar push-pull eller open-drain udgang
- Udgang enable pin for hurtigt at deaktivere alle udgange
- Terminal blok for strømindgang (eller du kan bruge 0,1 "breakouts på siden)
- Omvendt polaritetsbeskyttelse på terminalblokindgangen
- Grøn strøm-OK LED
- 3 pin stik i grupper på 4, så du kan tilslutte 16 servoer på en gang (Servo stik er lidt bredere end 0,1", så du kan kun stable 4 ved siden af hinanden på 0,1" header
- "Kæde-bar" -design
- 220 ohm serie modstande på alle udgangslinjer for at beskytte dem, og for at gøre kørelysene trivielle
- Lodde jumpere til de 6 adressevalgstifter
You want to make a cool robot, or maybe you want to drive a lot of LEDs with precise PWM output. Then you realize that your microcontroller has a limited number of PWM outputs! What now? You could give up OR you could just get this handy PWM and Servo driver breakout. This is a low cost version of Adafruits 16-channel 12-bit PVM/servo driver.
Using only two pins, control 16 free-running PWM outputs! You can even chain up 62 breakouts to control up to 992 PWM outputs.
Features:
- It's an i2c-controlled PWM driver with a built in clock. That means that, unlike the TLC5940 family, you do not need to continuously send it signal tying up your microcontroller, its completely free running!
- It is 5V compliant, which means you can control it from a 3.3V microcontroller and still safely drive up to 6V outputs (this is good for when you want to control white or blue LEDs with 3.4+ forward voltages)
- 6 address select pins so you can wire up to 62 of these on a single i2c bus, a total of 992 outputs - that's a lot of servos or LEDs
- Adjustable frequency PWM up to about 1.6 KHz
- 12-bit resolution for each output - for servos, that means about 4us resolution at 60Hz update rate
- Configurable push-pull or open-drain output
- Output enable pin to quickly disable all the outputs
- Terminal block for power input (or you can use the 0.1" breakouts on the side)
- Reverse polarity protection on the terminal block input
- Green power-good LED
- 3 pin connectors in groups of 4 so you can plug in 16 servos at once (Servo plugs are slightly wider than 0.1" so you can only stack 4 next to each other on 0.1" header
- "Chain-able" design
- 220 ohm series resistors on all the output lines to protect them, and to make driving LEDs trivial
- Solder jumpers for the 6 address select pins
