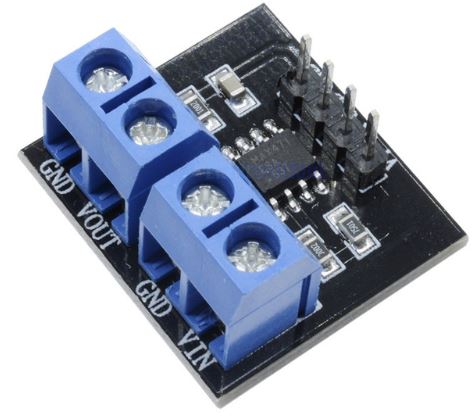

Spænding- og strøm sensormodul til Arduino (MAX471)
Varenr:
H41495
EAN:
5705412414951
Dette modul kan bruges til at teste strøm og spænding. Baseret på princippet om resistiv spændingsdelings-design. for Arduino analoge indgangsspændinger op til 5V, spændingsdetektionsmodulets indgangsspænding må ikke være større end 5V x 5 = 25V. Ved brug af 3,3V-system, må indgangsspændingen ikke overstige 3,3V x 5 = 16,5V. Arduino AVR-chips har 10 bit AD, så dette modul simulerer en opløsning på 0,00489V (5V / 1023), så minimumspændingen for indgangsspændingsdetektionsmodulet er 0,00489Vx5 = 0,02445V. MAX471-chippen på printet bruges til at teste forbrugsstrømmen.
Tekniske detaljer:
- Målespænding: 3-25Vdc (for 5V Arduino) eller 3-16,5Vdc (for 3,3V Arduino)
- Målestrøm: 0-3A
This module can be used to test current and voltage. Based on the principle of resistive voltage splitting design. For Arduino analog input voltages up to 5V, the voltage detection module input voltage must not exceed 5V x 5 = 25V. When using a 3,3V system, the input voltage must not exceed 3,3V x 5 = 16,5V. Arduino AVR chips have 10 bit AD, so this module simulates a resolution of 0,00489V (5V / 1023) so the minimum voltage of the input voltage detection module is 0,00489Vx5 = 0,02445V. The MAX471 chip on the board is used to test the consumption flow.
Specifications:
- Test voltage: 3-25Vdc (for 5V Arduino) or 3-16,5Vdc (for 3,3V Arduino)
- Test current: 0-3A
