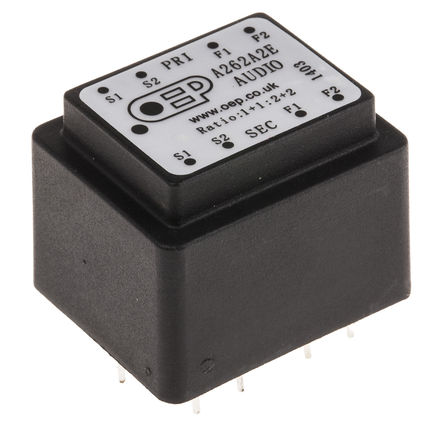

Audio Transformer - 150ohm, 600ohm
Varenr:
H42374
EAN:
5705412423748
A262A2E fra OEP er en højtydende lydtransformator. Denne enhed er specifikt designet til direkte PCB-montering på et 0,1 tommer gitter. Hver transformer er konstrueret med dobbeltviklinger på den primære og sekundære, hvilket giver en bred vifte af impedans-matchende forhold, der passer til mange input-, mellemtrin- og output-applikationer. En folieskærm er tilvejebragt mellem den primære og sekundære vikling og vurderes til 100 mW ved 300Hz.
Egenskaber:
- Drejeforholdet er 1 +: 2 + 2
- Primær impedans er 150 ohm
- Sekundær impedans er 600 ohm
- Individuel primær viklingsimpedans er 150 ohm
- Individuel sekundær viklingsimpedans er 600 ohm
- Frekvensområde fra 30Hz til 35KHz
- Primær DC-modstand er 10 + 10 ohm
- Sekundær DC-modstand er 55 + 55 ohm
- Seriekoblet primær impedans er 600 ohm CT og sekundær impedans er 2,4 kOhm CT
Tekniske detaljer:
- Dimension: W28 H22 D23mm
The A262A2E from OEP is a high performance audio transformer. This device is specifically designed for direct PCB mounting on a 0.1inch grid. Each transformer is constructed with dual windings on the primary and secondary providing a wide range of impedance matching ratios to suit many input, interstage and output applications. A foil screen is provided between the primary and secondary windings and rated at 100mW at 300Hz.
Features:
- Turn ratio is 1+1:2+2
- Primary impedance is 150 ohm
- Secondary impedance is 600 ohm
- Individual primary winding impedance is 150 ohm
- Individual secondary winding impedance is 600 ohm
- Frequency range from 30Hz to 35KHz
- Primary DC resistance is 10+10 ohm
- Secondary DC resistance is 55+55ohm
- Series connected primary impedance is 600 ohm C.T and secondary impedance is 2.4 kOhm C.T
Specifications:
- Dimension: W28 H22 D23mm
