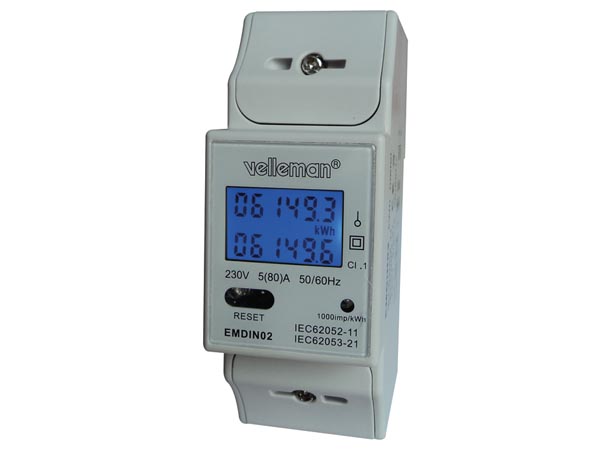

Elmåler (bimåler) 1-faset 230V (80A) digital 2-modul
Varenr:
H42690
EAN:
5410329480325
Denne DIN-skinne kWh-måler er en ny generation af enfasede elektroniske watt-timemålere, der anvender mikroelektronik teknikker, LSI-kredsløb og avancerede digitale og SMT-teknikker. Måleren er i overensstemmelse med de relevante tekniske krav i klasse 1, klasse 2 og IEC62052-11, IEC62053-21. Den måler nøjagtigt og direkte 50/60 Hz aktivt energiforbrug fra 1-faset AC el-net.
Strømspecifikation er en vigtig parameter for energimålere, da den angiver en målers evne til nøjagtigt at måle den strøm, der forbruges af en brugers elektriske belastning. Der er generelt to dele af denne specifikation: Grundstrømmen (Ib) for direkte tilsluttede målere og den maksimale strøm I max. Af disse strømværdier vil du typisk se den aktuelle specifikation defineret i form af Ib med I max værdien vist i parentes. For eksempel omfatter nogle almindelige værdier for energimålerens strømspecifikation 5 (40) A, 5 (80) A eller 10 (100) A.
Egenskaber:
- LCD-skærm (med blå baggrundsbelysning)
- Pulserende udgang
- LED indikator
Tekniske detaljer:
- Spænding: 230Vac 50/60Hz
- Strøm - Ib (5A) Max belastning: 80A
- Nøjagtighedsklasse: 1.0
- Displaytilstand: LCD 5+1 cifre = 99999,9 kWh
- Strømforbrug: <= 0,4W (8VA)
- Operationel temperatur: -20...65°C
- LED-indikator: 1 blink pr. puls
- Pulserende effekt: 1000 imp/kWh
- Spænding: 12 til 27 V
- Strøm: 27 mA
- Impulsbredde: 90 ms
- Størrelse (LxBxH): 100x35x60mm
- Ledertværsnit: min. 7mm², maks. 38mm²
- Maks. drejningsmoment (skrueterminaler): 140 Nm
- Bredde: 2 DIN moduler
- Bemærk: En kvalificeret installatør bør tilkoble og servicere denne enhed. Målingerne fra denne enhed er kun til informationsformål.
This single-phase DIN rail kWh meter is a new generation of single-phase electronic watt-hour meters, adopting micro-electronic techniques, LSI circuits and advanced digital and SMT techniques. The meter is in conformity with the relevant technical requirements of Class 1, Class 2 and IEC62052-11, IEC62053-21. It accurately and directly measures 50/60 Hz active energy consumption from single-phase AC electricity grids.
The current specification is an important parameter for energy meters as it signifies a meter's ability to accurately measure the power consumed by a user's electrical load. There are generally two parts to this specification: the basic current (Ib) for direct-connected meters and the maximum current I max. Of these current ratings, you will typically see the current specification defined in terms of Ib with the I max value shown in parentheses. For example, some common values for the energy meter current specification include 5 (40) A, 5 (80) A or 10 (100) A.
Features:
- LCD display (with blue backlight)
- Pulsed output
- LED indicator
Specifications:
- Voltage: 230Vac 50/60Hz
- Current - Ib (Imax): 5 (80) A
- Accuracy class: 1.0
- Display mode: LCD 5+1 digits = 99999.9 kWh
- Power consumption: <= 0.4W (8VA)
- Operationg temperature: -20...65°C
- LED indicator: 1 blink per pulse
- Pulsed output: 1000 imp/kWh
- Voltage: 12 to 27 V
- Current: 27 mA
- Impulse width: 90 ms
- Dimensions (LxWxH): 100 x 35 x 60 mm
- cable cross-sectional area: min. 7mm², max 38mm²
- torque: max. 140 Nm
- Width: 2 DIN modules
- notes: A qualified technician should install and service this device. The measurements provided by this device are for information purposes only.
