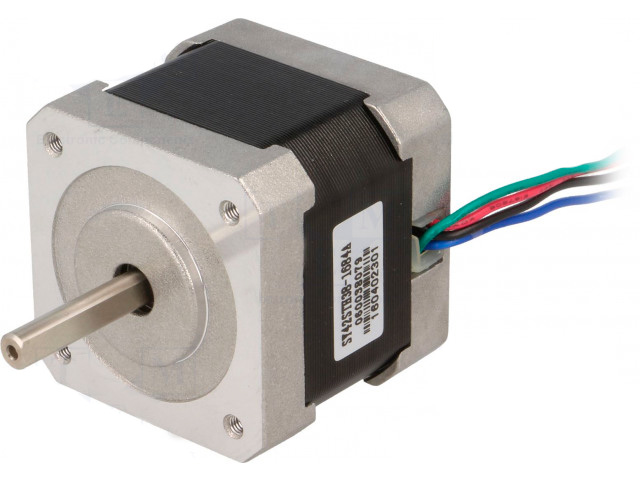

Stepper motor 42,3x42,3x38 - 2,8V, 1,68A, 1,8°, 5mm aksel

Varenr: H43650

EAN: 5705412436502

Denne hybride bipolære stepper motor har en trinvinkel på 1,8° (200 trin/omdrejning). Hver fase trækker 1,7A ved 2,8V, hvilket giver mulighed for et holdemoment på 3,7kg-cm.

Motoren har fire farvekodede ledninger, der afsluttes med blottede ledninger: sort og grøn forbindes til en spole; rød og blå forbinder til den anden. Den kan styres af et par passende H-broer (en for hver spole).

Tekniske detaljer:

Producent (varemærke): POLOLU
Motortype: Stepper
Forsyningsspænding: 2.8Vdc
Akseloverflade: D fjeder
Størrelse: 42,3 x 42,3 x 38mm
Motors funktioner: Step 1,8°
Maks. driftsstrøm: 1.68A
Dobbeltsidet skaft: Nej
Skaft diamterer: Ø5mm
Drejningsmoment: Maks. 632.8mNm

This hybrid bipolar stepping motor has a 1.8° step angle (200 steps/revolution). Each phase draws 1.7 A at 2.8 V, allowing for a holding torque of 3.7 kg-cm (51 oz-in).

The motor has four color-coded wires terminated with bare leads: black and green connect to one coil; red and blue connect to the other. It can be controlled by a pair of suitable H-bridges (one for each coil).
