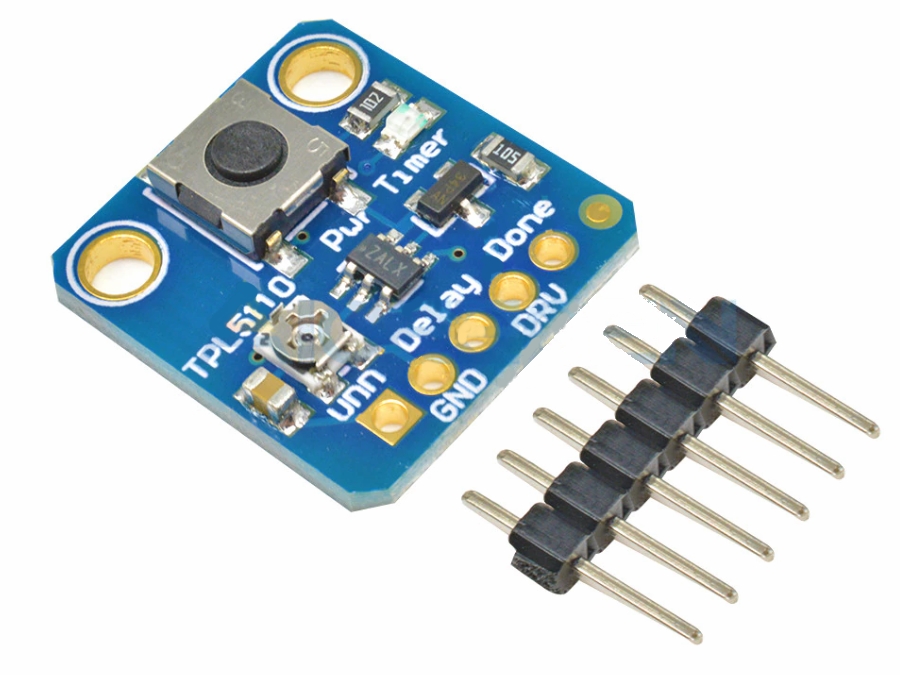

TPL5110 Low Power Timer Breakout modul

Varenr: H46998

EAN: 5705412469982

Med nogle udviklings-boards er lav strømforbrug ikke noget som er tænkt ind, og slet ikke når pris og brugervenlighed er de vigtigste salgsargumenter. Så hvad skal du gøre, når du har brug for at gøre dit batteri- eller solcellestrømforsynede projekt strøm-effektiv?

Adafruit TPL5110 Low Power Reset Timer er en stand-alone breakout, der vil gøre dit elektronikprojekt strøm-effektiv! Den vil sørge for at aktivere og deaktivere din elektronik ved hjælp af en indbygget timer, der kan variere fra en gang hver 100ms til en gang hver anden time. I bund og grund vil TPL'en indstille en aktiverings-pin høj med jævne mellemrum, justerbar med potentiometer eller modstand, og tænde for projektets strøm. Det vil derefter vente til et signal er modtaget fra projektet for at fortælle TPL, at den sikkert kan deaktivere projektet ved at indstille aktiverings-pin lavt. Hvis TPL ikke modtager et signal ved den indstillede time-out, vil den nulstille enheden som en 'watchdog timer'.

TPL5110 er ideel, når du kun kan "bryde" strømindgangen ved at placere TPL5110 mellem strømforsyningen og Vin.

Nem at bruge. Først skal du indstille den ønskede forsinkelse ved at justere den indbyggede trimmepotmeter: helt til venstre er en gang per 100ms og hele vejen til højre er en gang hver anden 2 time. Derefter tilsluttes VDD til din 3-5V projekt strømforsyning, og til sidst din projektets 'power-in' til til modulets 'Drive-pin'. Endelig skal du vælge en signal-pin fra dit projekt, som skal forbindes til modulets 'Done-pin'. I din projekt kode eller design skal du blot sørge for, at den sætter 'Done-pin' høj, når den er færdig med opgaven. Det er det! Mens TPL5110 kører (men resten af projektet er unden strøm) er hvilestrømforbruget kun ca. 20uA. Hvis du vil tænde for enheden, kan du også aktivere TPL'en ved at trykke på TACT microswitchen (eller tilslut din egen switch til 'Delay-pin'). Vupti - dine strømproblemer er lige blevet løst!

Leveres som et fuldt monteret breakout modul med en TPL5110 chip. Desuden medfølger han/han pin header til pålodning, hvis du ønsker at bruge modulet i dit breadboard.

Tekniske detaljer:

Operationel spænding: 3-5V
Størrelse: 19,5 x 17,8 x 5,0mm
Vægt: 1,4g
Adafruit produktguide

With some development boards, low power usage is an afterthought. Especially when price and usability are the main selling points. So what should you do when it's time to turn around and make that project of yours run on a battery or solar?

The Adafruit TPL5110 Low Power Reset Timer is a stand-alone breakout that will turn any electronics into low-power electronics! It will take care of enabling & disabling your electronics using a built in timer that can vary from once-every 100ms up to once every two hours. Basically, the TPL will set an enable pin high periodically, adjustable by potentiometer or resistor, and turn on your project's power. It will then wait until a signal is received from the project to tell the TPL that it can safely disable the project by setting the enable pin low. If the TPL does not receive a signal by the set time-out, it will reset the device like a watchdog timer.

We also have a TPL5111 breakout, which rather just connecting and disconnecting power, is setting an 'Enable-pin' high/low, . The TPL5111 breakout is best when you have an enable pin you can control, the TPL5110 is best when you are able to 'break' the power input line to place the TPL5110 between the power supply and Vin.

Usage is easy. First, set your desired delay by adjusting the on-board trim pot: all the way to the left is once-per-100ms and all the way to the right is once-every-2-hours. Then, connect VDD up to your 3-5V project power supply, and then your project's power-in to the 'Drive pin'. Finally, select a signal pin from your project to the 'Done pin'. In your project's code or design, just make sure that it sets the 'Done pin' high once it is completed with its task. That's it! While the TPL5110 is running (but the remainder of the project is de-powered) the current draw is about 20uA. If you want to turn the device on by hand, you can also activate the TPL by pressing the onboard tactile switch (or wire your own switch to the Delay pin) See? Your power problems just got solved!

Comes as a fully assembled breakout board with a TPL5111 chip, all components on-board, and some header. A little light soldering is required to put it together for breadboard use.
