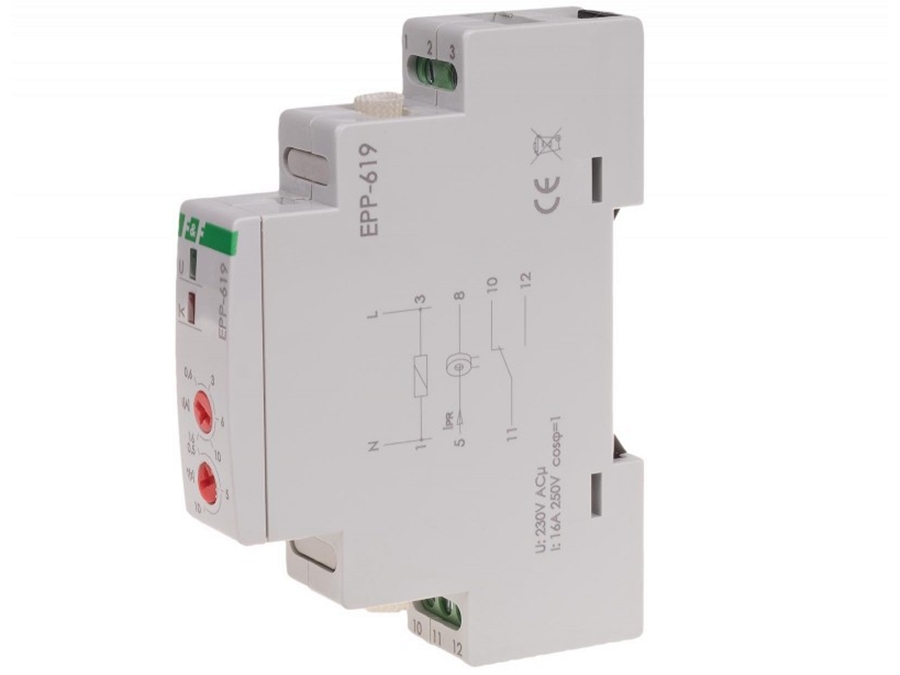

Strøm-overvågningsrelæ - 230Vac, 0,6-16A (0,5-10s forsink.)
Varenr:
H47525
EAN:
5908312593928
En funktion. Dette strømrelæ bruges til at lade værdien af strømmen i kredsløbet styre switch-kontaktfunktion. Relækontakten aktiveres når af strømværdien er over den indstillede tærskelværdi.
Aktivering af relæ vises ved at den grønne LED U tændes. Strømens aktiveringsværdi indstilles via potentiometer. Hvis den indstillede strømværdi er under den indstillede tærskel, er kontakten åben (position 11-10). Hvis den indstillede værdi af strømmen overstiger den indstillede tærskel, er forbindelsen sluttet (position 11-12) med indstillet tidsforsinkelse t. Overskridelse af den indstillede tærskelværdi signaliseres ved at rød LED tændes.
Tekniske detaljer:
- Producent (varemærke): F&F
- Type modul: Aktuelt overvågningsrelæ
- Kontrolleret parameter: AC strøm
- Montering: DIN
- Kontaktkonfiguration: SPDT
- Operationel temperatur: -25...50°C
- Ledninger: skrueterminaler
- Forsinkelse af kontaktaktivering: 0,5...10s
- IP-vurdering: IP20
- Forsyningsspænding: 230Vac
- Kontrolleret parameterområde: 0,6...16A
One function. Current relay is used to control the value of the current in the circuit measured with switch contacts function in the case of the value of current above the set threshold values.
Activation of relay is signaling by shining of the green LED U. By potentiometer is set the activation value of current. If set value of current is below of set threshold, then the joint is open (position 11-10). If set value of current exceeds of set threshold, then the joint is close (position 11-12) with set the time delay t. Exceeds of set threshold is signaling by shining of red LED.
Specifications:
- Manufacturer: F&F
- Type of module: Current monitoring relay
- Controlled parameter: AC current
- Mounting: DIN
- Contacts konfiguration: SPDT
- Operating temperature: -25...50°C
- Leads: screw terminals
- Contact actuation delay: 0.5...10s
- IP rating: IP20
- Supply voltage: 230V AC
- Controlled parameter range: 0,6...16A
