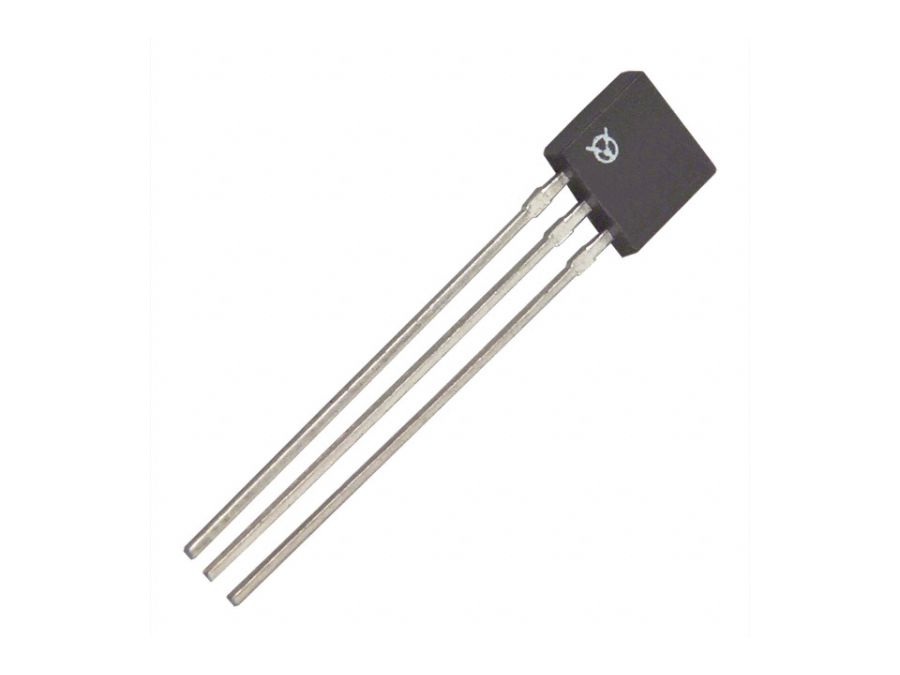

Hall-Effect Sensor - Unipolar, 4,5-24Vdc, 21mA (SIP-3)
Varenr:
H49092
EAN:
5705412490924
OHS3030U er en Hall Effect-enhed, der indeholder et monolitisk integreret kredsløb, der indeholder et hallelement, en lineær forstærker, en tærskelforstærker og Schmitt-trigger på en enkelt Hallogic®-siliciumchip. Inkluderet on-chip er en båndgapspændingsregulator, der tillader drift med en lang række forsyningsspændinger. Disse enheder har output på logisk niveau og giver op til 21 mA synkestrøm. Dette tillader direkte kørsel af mere end 7 TTL-belastninger eller enhver standard logikfamilie. Udgangsamplitude er konstant ved at skifte frekvenser fra DC til over 200kHz. Uni-Polar tændes med et (logisk niveau "0") efter at et tilstrækkeligt magnetisk felt fra sydpolen af en magnet nærmet sig enhedens symboliserede flade (arbejdssted) og slukker (logikniveau "1") efter magnetfelt nåede en minimumsværdi.
Egenskaber:
- Designet til ikke-kontakt skifteoperationer
- Arbejder med fremragende temperaturstabilitet i barske miljøer
- Drevkapacitet op til 7 TTL-belastninger
Tekniske detaljer:
- Hall effekt type: Unipolar
- Udgangsstrøm: 21mA
- Hus: SIP-3
- Antal pins: 3
- Forsyningsspænding: 4,5...24V
- Operationel temperatur: -40...125°C
The OHS3030U is a Hall Effect Device containing a monolithic integrated circuit which incorporates a hall element, a linear amplifier, a threshold amplifier and Schmitt trigger on a single Hallogic® silicon chip. Included on-chip is a band gap voltage regulator to allow operation with a wide range of supply voltages. These devices feature logic level output and provide up to 21mA of sink current. This allows direct driving of more than 7 TTL loads or any standard logic family. Output amplitude is constant at switching frequencies from DC to over 200kHz. The Uni-Polar turns on with a (logic level "0") after a sufficient magnetic field from the south pole of a magnet approached the symbolized face of the device (Operating Point) and turns off (logic level "1") after the magnetic field reached a minimum value.
Features:
- Designed for non-contact switching operations
- Operates with excellent temperature stability in harsh environments
- Drive capability up to 7 TTL loads
Specifications:
- Hall Effect Type: Unipolar
- Output Current: 21mA
- Sensor Case Style: SIP
- No. of Pins: 3
- Supply Voltage: 4,5...24V
- Operating Temperature: -40...125°C
