Minimodul - Digital-til-analog konverter
Varenr:
H49735
EAN:
5410329729967

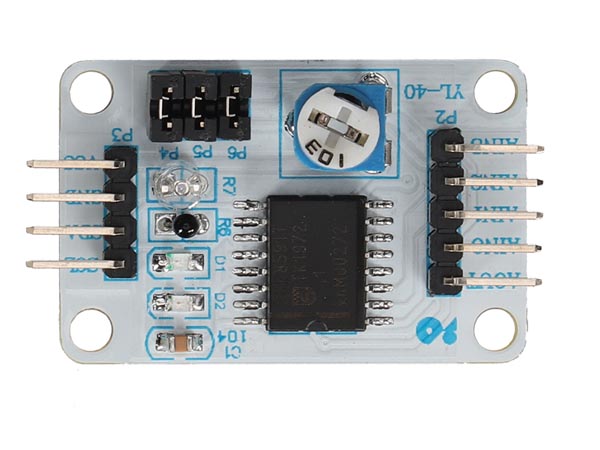

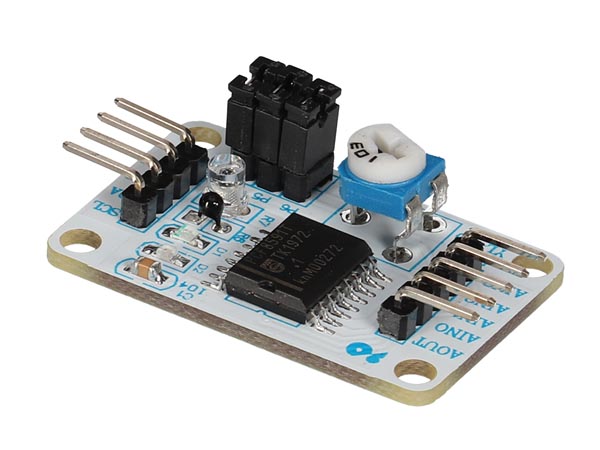

Dette PCF8591-modul er en monolitisk integreret 8-bit CMOS-dataindsamlingsenhed med lav effekt. PCF8591 har fire analoge indgange, en analog udgang og et serielt I2C-businterface.
Til testformål indeholder modulet en fototransistor, NTC og en trimmer, som er forbundet til PCF8591 med 3 jumpere.
Egenskaber:
- Enkelt strømforsyning
- Lav standbystrøm
- Seriel indgang og udgang via I2C-bus
- Maks. samplinghastighed givet af I2C-bushastighed
- 4 analoge indgange, der kan konfigureres som enkeltstående eller differentielle indgange
- Auto-inkrementeret kanalvalg
- Analog spændingsområde fra VSS til VDD
- On-chip track and hold kredsløb
- 8-bit successiv tilnærmet A/D-konvertering
- Multiplikation af DAC med én analog udgang
Tekniske detaljer:
- Driftsspænding: 2,5-6,0 V
This PCF8591 module is a monolithically integrated, low-power, 8-bit CMOS data acquisition device. The PCF8591 has four analog inputs, one analog output and a serial I2C bus interface.
For testing purposes, the module contains a phototransistor, NTC and a trimmer which are connected to the PCF8591 by 3 jumpers.
Features:
- Single power supply
- Low standby current
- Serial input and output via I2C-bus
- Max sampling rate given by I2C-bus speed
- 4 analog inputs configurable as single ended or differential inputs
- Auto-incremented channel selection
- Analog voltage range from VSS to VDD
- On-chip track and hold circuit
- 8-bit successive approximation A/D conversion
- Multiplying DAC with one analog output
Specifications:
- Operating supply voltage: 2.5-6.0 V
