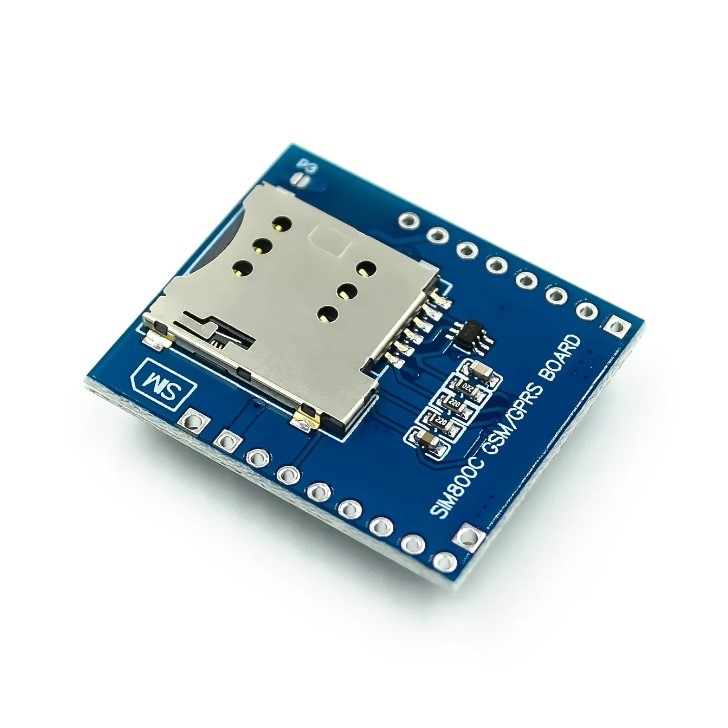

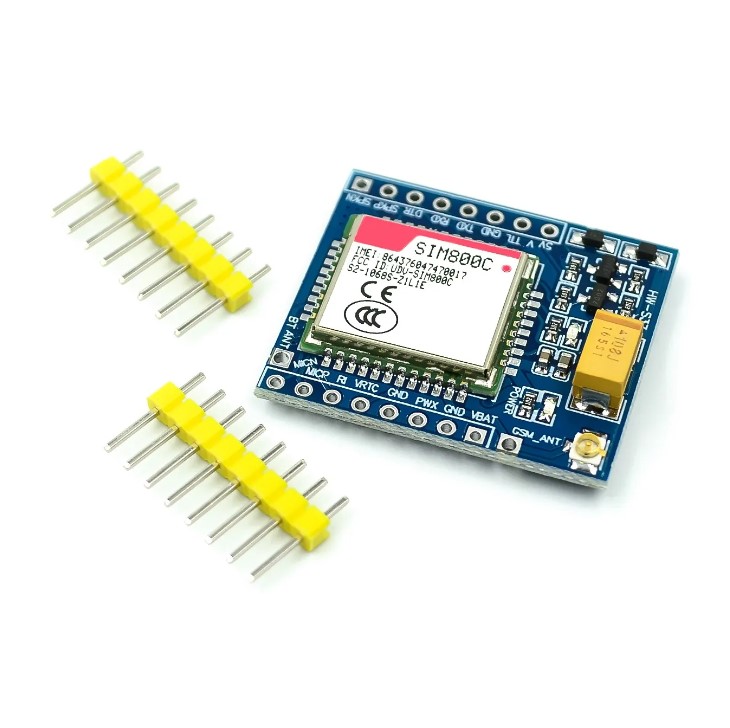

SIM800C GSM/GPRS Arduino modul - 850/900/1800/1900MHz
Varenr:
H52214
EAN:
5705412522144
Dette GPRS/GSM Shield er baseret på et SIM800C-modul. Dette modul giver dig en måde at kommunikere ved hjælp af GSM mobiltelefonnetværket (f.eks. SMS). Modulet kommer også med indbygget bluetooth.
Tekniske detaljer:
- Quad-Band 850 / 900 / 1800 / 1900MHz - fungerer med GSM-netværk i alle lande over hele verden
- Strømindgang: DC5V eller lithium batteri-indgang (VBAT og GND).
- Understøtter MCU-niveau: 5V / 3,3V til TTL-logik
- Antenne: IPEX antenne interface
- Pin beskrivelse:
- 5V: Strømforsynings pin, den eneste DC5V-indgang, der bruges til at forsyne kortet med strøm
- VBAT: Lithium batteri input pin, 3.3v-4.4V
- PWR: Denne pin kan tænde/slukke modulet
- V_TTL: Adgangskontrolkort mikrocontroller kernemålspænding på 5V / 3,3V, denne pin bruges til at konvertere GSM-modulkortet TXD og RXD til den tilsvarende TTL-logik
- GND: Strømforsyning jord
- TXD: Sender pin seriel portmodul, TTL niveau (ikke direkte forbundet til RS232 niveau)
- RXD: Modtager pin seriel port modul, TTL niveau (ikke direkte forbundet til RS232 niveau)
- DTR: Dataterminal klar
- SPKP: Core Audio output
- SPKN: Core Audio output
- MICN: Core Audio input
- MICP: Core Audio input
- RI: Ring core pin
- VRTC: RTC pin eksternt batteri
- Størrelse: 31 x 27mm
Bemærk: Dette er et "maker" modul for udviklere. Den leveres uden yderligere instruktioner end dem som du finder her.
FAQ: Hvor kan jeg købe et 2G SIM kort? Hvis din teleudbyder ikke kan tilbyde et 2G sim-kort så kan du købe den hos: simsupply.dk, eller hos: greentel.dk.
This GPRS/GSM Shield is based on a SIM800C module. This board provides you a way to communicate using the GSM cell phone network (ie. SMS). The board also comes with built-in bluetooth.
Specifications:
- Quad-Band 850 / 900 / 1800 / 1900MHz - works with GSM networks in all countries across the world
- Power input: DC5V or lithium battery input (VBAT and GND).
- Supports MCU level: 5V / 3.3V for TTL logic
- Antenna: IPEX antenna interface
- Pin description:
- 5V: Power supply pin, the only input DC5V, used to power the board
- VBAT: Lithium battery input pin, 3.3v-4.4V
- PWR: This pin can turn the module on/off
- V_TTL: Access control board microcontroller core target voltage of 5V / 3.3V, this pin is used to convert the GSM module board TXD and RXD for the corresponding TTL logic.
- GND: Power supply ground
- TXD: Send pin serial port module, TTL level (not directly connected to RS232 level)
- RXD: Receive pin serial port module, TTL level (not directly connected to RS232 level)
- DTR: Data Terminal Ready
- SPKP: Core Audio output
- SPKN: Core Audio output
- MICN: Core Audio input
- MICP: Core Audio input
- RI: Ring core pin tips
- VRTC: RTC pin external battery
- Dimensions: 31 x 27mm
Note: This is a "maker" module for developers. It is delivered without any further instructions than what you find here.
