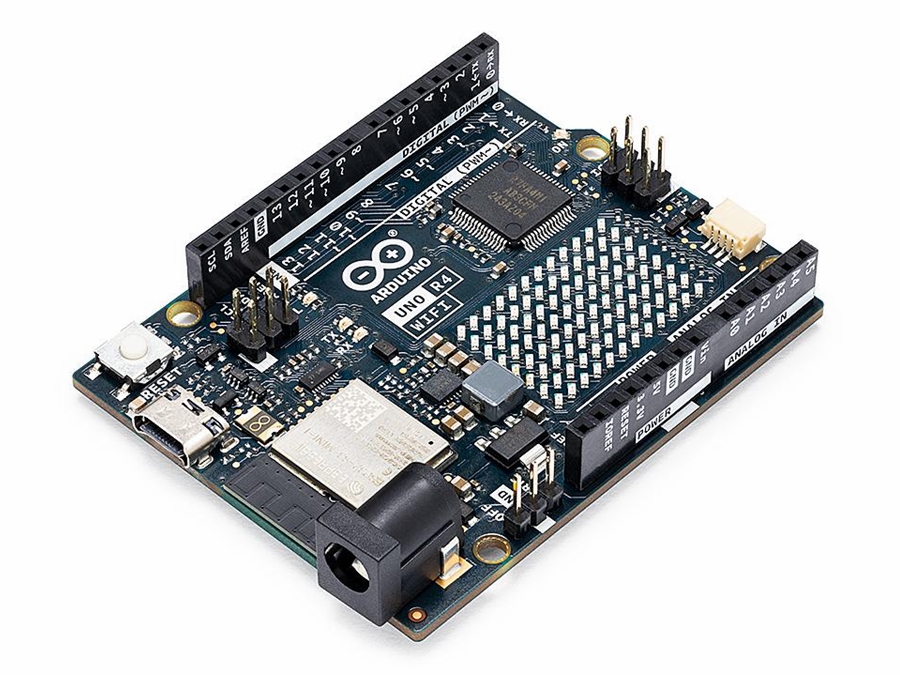

Arduino UNO R4 WiFi
Varenr:
H52248
EAN:
7630049204591
Arduino UNO R4 WiFi fusionerer RA4M1-mikroprocessoren fra Renesas med ESP32-S3 fra Espressif, hvilket skaber et alt-i-et værktøj til udviklere med forbedret processorkraft og en bred vifte af nye perifere enheder. Med sine indbyggede Wi-Fi® og Bluetooth®-funktioner gør UNO R4 WiFi det muligt for udviklere at vove sig ud i uendelige kreative muligheder. Ydermere kan dette alsidige board prale af en praktisk indbygget 12x8 LED-matrix og et Qwiic-stik, der giver rigelig plads til innovation og frigør kreativitet. Denne dynamiske kombination giver udviklere mulighed for at transformere deres ideer til virkelighed og løfte deres projekter til hidtil usete højder.
Arduino UNO R4 WiFi kombinerer processorkraften og spændende nye perifere enheder fra RA4M1-mikrocontrolleren fra Renesas med den trådløse tilslutningskraft fra ESP32-S3 fra Espressif. Oven i dette tilbyder UNO R4 WiFi en indbygget 12x8 LED-matrix, Qwiic-stik, VRTC og OFF-pin, der dækker alle potentielle behov til ethvert projekt.
Med UNO R4 WiFi kan du nemt opgradere dit projekt og tilføje trådløs forbindelse for at udvide rækkevidden af din nuværende opsætning. Hvis dette er dit første projekt, har dette board alt, hvad du behøver for at sætte gang i din kreativitet.
Egenskaber:
- Hardwarekompatibilitet med UNO-formfaktor: UNO R4 WiFi bevarer samme formfaktor, pinout og 5V driftsspænding som sin forgænger, UNO R3, hvilket sikrer en enkel overgang for eksisterende shields og projekter.
- Udvidet hukommelse og hurtigere clockhastighed: UNO R4 WiFi kan prale af øget hukommelse og en hurtigere clockhastighed, hvilket muliggør mere præcise beregninger og ubesværet håndtering af komplekse projekter.
- Ekstra om-board enheder: UNO R4 WiFi introducerer en række indbyggede on-board enheder, herunder en 12-bit DAC, CAN BUS og OP AMP, der giver udvidede muligheder og designfleksibilitet.
- Udvidet 24V-tolerance: UNO R4 WiFi understøtter et bredere indgangsspændingsområde, hvilket muliggør problemfri integration med motorer, LED-strips og andre aktuatorer, der bruger en enkelt strømkilde.
- HID-understøttelse: Med indbygget HID-understøttelse kan UNO R4 WiFi simulere en mus eller et tastatur, når det er tilsluttet en computer via USB, hvilket gør det nemt at sende tastetryk og musebevægelser.
- Wi-Fi® og Bluetooth®: UNO R4 WiFi er vært for et ESP32-S3-modul, der gør det muligt for udviklere at tilføje trådløs forbindelse til deres projekter. Kombineret med Arduino IoT Cloud kan producenter overvåge og fjernstyre deres projekter.
- Qwiic-stik: UNO R4 WiFi har et Qwiic I2C-stik, der tillader nem forbindelse til noder fra det omfattende Qwiic-økosystem. Adapterkabler muliggør også kompatibilitet med sensorer og aktuatorer baseret på andre stik.
- Understøttelse af batteridrevet RTC: UNO R4 WiFi inkluderer yderligere ben, inklusive en "OFF"-pin til at slukke for kortet og en "VRTC"-pin for at holde det interne realtidsur tændt og kørende.
- LED-matrix: UNO R4 WiFi inkorporerer en lys 12x8 rød LED-matrix, ideel til kreative projekter med animationer eller plotning af sensordata, hvilket eliminerer behovet for yderligere hardware.
- Diagnostik for runtime-fejl: UNO R4 WiFi inkluderer en fejlfangende mekanisme, der registrerer runtime-nedbrud og giver detaljerede forklaringer og hints om kodelinjen, der forårsager nedbruddet.
Tekniske detaljer:
- Boardnavn: Arduino® UNO R4 WiFi
- Mikrocontroller: Renesas RA4M1 (Arm® Cortex®-M4)
- USB: USB-C® programmeringsport
- Digitale I/O-ben: 14
- Analoge indgangsben: 6
- DAC: 1
- PWM-ben: 6
- Kommunikation:
- UART: Ja, 4x
- I2C: Ja, 1x
- SPI: Ja, 1x
- CAN: Ja 1 CAN Bus
- Driftsspænding: 5V ((ESP32-S3 er 3,3V)
- Indgangsspænding (VIN): 6-24V
- DC-strøm pr. I/O-ben: 8mA
- Clockhastighed:
- Hovedkerne: 8MHz
- ESP32-S3: op til 240MHz
- Hukommelse:
- RA4M1: 256kB Flash, 32kB RAM
- ESP32-S3: 384kB ROM, 512kB SRAM
- Størrelse:
- Bredde: 68,85mm
- Længde: 53,34mm
The Arduino UNO R4 WiFi merges the RA4M1 microprocessor from Renesas with the ESP32-S3 from Espressif, creating an all-in-one tool for makers with enhanced processing power and a diverse array of new peripherals. With its built-in Wi-Fi® and Bluetooth® capabilities, the UNO R4 WiFi enables makers to venture into boundless creative possibilities. Furthermore, this versatile board boasts a convenient on-board 12x8 LED matrix and a Qwiic connector, offering ample space for innovation and unleashing creativity. This dynamic combination empowers makers to transform their ideas into reality and elevate their projects to unprecedented heights.
The Arduino UNO R4 WiFi combines the processing power and exciting new peripherals of the RA4M1 microcontroller from Renesas with the wireless connectivity power of the ESP32-S3 from Espressif. On top of this, the UNO R4 WiFi offers an on-board 12x8 LED matrix, Qwiic connector, VRTC, and OFF pin, covering all potential needs makers will have for their next project.
With the UNO R4 WiFi, you can easily upgrade your project and add wireless connectivity to expand the reach of your current setup. If this is your first project, this board has everything you need to spark your creativity.
Features:
- Hardware compatibility with UNO form factor: The UNO R4 WiFi maintains the same form factor, pinout, and 5 V operating voltage as its predecessor, the UNO R3, ensuring a seamless transition for existing shields and projects.
- Expanded memory and faster clock: The UNO R4 WiFi boasts increased memory and a faster clock speed, enabling more precise calculations and effortless handling of complex projects.
- Extra on-board peripherals: The UNO R4 WiFi introduces a range of on-board peripherals, including a 12-bit DAC, CAN BUS, and OP AMP, providing expanded capabilities and design flexibility.
- Extended 24 V tolerance: The UNO R4 WiFi supports a wider input voltage range, allowing seamless integration with motors, LED strips, and other actuators using a single power source.
- HID support: With built-in HID support, the UNO R4 WiFi can simulate a mouse or keyboard when connected to a computer via USB, making it easy to send keystrokes and mouse movements.
- Wi-Fi® and Bluetooth®: The UNO R4 WiFi hosts an ESP32-S3 module, enabling makers to add wireless connectivity to their projects. Combined with the Arduino IoT Cloud, makers can monitor and control their projects remotely.
- Qwiic connector: The UNO R4 WiFi features a Qwiic I2C connector, allowing easy connection to nodes from the extensive Qwiic ecosystem. Adapter cables also enable compatibility with sensors and actuators based on other connectors.
- Support for battery-powered RTC: The UNO R4 WiFi includes additional pins, including an "OFF" pin to turn off the board and a "VRTC" pin to keep the internal Real-Time Clock powered and running.
- LED matrix: The UNO R4 WiFi incorporates a bright 12x8 red LED matrix, ideal for creative projects with animations or plotting sensor data, eliminating the need for additional hardware.
- Diagnostics for runtime errors: The UNO R4 WiFi includes an error-catching mechanism that detects runtime crashes and provides detailed explanations and hints about the code line causing the crash.
Specifications:
- Board Name: Arduino® UNO R4 WiFi
- Microcontroller: Renesas RA4M1 (Arm® Cortex®-M4)
- USB: USB-C® Programming Port
- Digital I/O Pins: 14
- Analog input pins: 6
- DAC: 1
- PWM pins: 6
- Communication:
- UART: Yes, 4x
- I2C: Yes, 1x
- SPI: Yes, 1x
- CAN: Yes 1 CAN Bus
- Circuit operating voltage: 5 V ((ESP32-S3 is 3.3 V)
- Input voltage (VIN): 6-24 V
- DC Current per I/O Pin: 8 mA
- Clock speed:
- Main core: 8 MHz
- ESP32-S3: up to 240 MHz
- Memory:
- RA4M1: 256 kB Flash, 32 kB RAM
- ESP32-S3: 384 kB ROM, 512 kB SRAM
- Dimensions:
- Width: 68.85 mm
- Length: 53.34 mm
