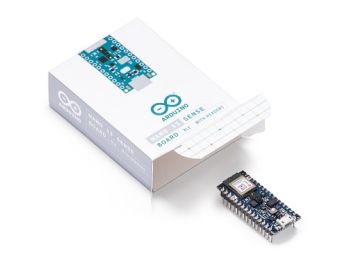

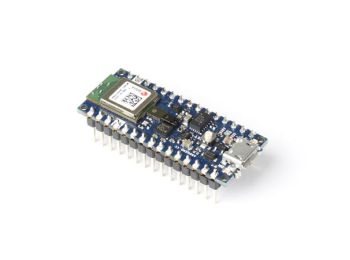

Arduino Nano 33 BLE Sense (Rev.2) m. headers

Dette kompakte og pålidelige Nano-board er bygget omkring NINA B306-modulet til BLE- og Bluetooth 5-kommunikation. Modulet er baseret på den nordiske nRF 52840-processor, der indeholder en kraftfuld Cortex M4F, og den er bestykket med et rigt sæt af sensorer, der tillader oprettelse af innovative og meget interaktive design.

Denne nye Rev2 er forbedret med tilføjelse af VUSB loddejumper på oversiden, samt med nye testpunkter for USB, SWDIO og SWCLK.

Egenskaber:

• 9-akset inertisensor: gør dette board ideelt til bærbare enheder
• Fugt- og temperatursensor: for meget nøjagtige målinger af miljøforholdene
• Barometrisk sensor: du kan lave en simpel vejrstation
• Mikrofon: til at fange og analysere lyd i realtid
• Gestik, nærhed, lysfarve og lysintensitetssensor: estimer rummets lysstyrke, men også om nogen bevæger sig tæt på modulet

Tekniske detaljer:

• Mikrocontroller: nRF52840 (datablad)
• Driftsspænding: 3,3V
• Indgangsspænding (grænse): 21V
• DC strøm pr. I/O pin: 15 mA
• Urhastighed: 64MHz
• CPU FLASH HUKOMMELSE: 1MB (nRF52840)
• SRAM: 256KB (nRF52840)
• EEPROM: ingen
• Digitale input/output ben: 14
• PWM-ben: alle digitale stifter
• UART: 1
• SPI: 1
• I2C: 1
• Analoge inputben: 8 (ADC 12 bit 200k prøver)
• Analoge udgangsben: Kun gennem PWM (ingen DAC)
• Eksterne afbrydelser: Alle digitale ben
• LED_indbygget: 13
• USB: Indbygget i nRF52840-processoren
• IMU: LSM9DS1 er erstattet med BMI270 - 6 axis IMU og BMM150 - 3 axis IMU i Rev2
• Mikrofon: MP34DT05
• Gestik, lys, nærhed: APDS9960
• Barometertryk: LPS22HB
• Temperatur, luftfugtighed: HTS221 er erstattet med HS3003 i Rev2
• Længde: 45mm
• Bredde: 18mm
• Vægt: 5g (inkl. heeaders)

Ekstra info:

• I applikationer som bruger Arduino_HTS221 library, må du skifte til Arduino_HS300X
• I applikationer som bruger Arduino_LSM9DS1 library, må du skifte til Arduino_BMI270_BMM150

This compact and reliable Nano board is built around the NINA B306 module for BLE and Bluetooth 5 communication; the module is based on the Nordic nRF 52840 processor that contains a powerful Cortex M4F and the board has a rich set of sensors that allow the creation of innovative and highly interactive designs.

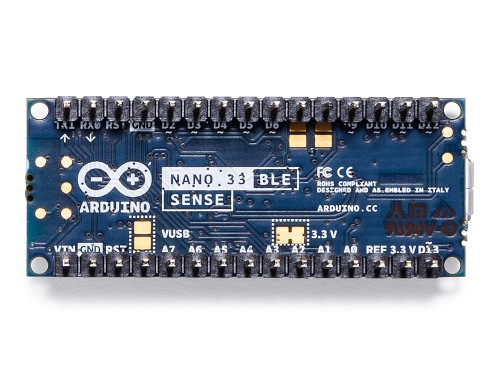

This new Rev2 version is improved with the addition of VUSB solder jumper on the top side, as well as with new test point for USB, SWDIO and SWCLK.

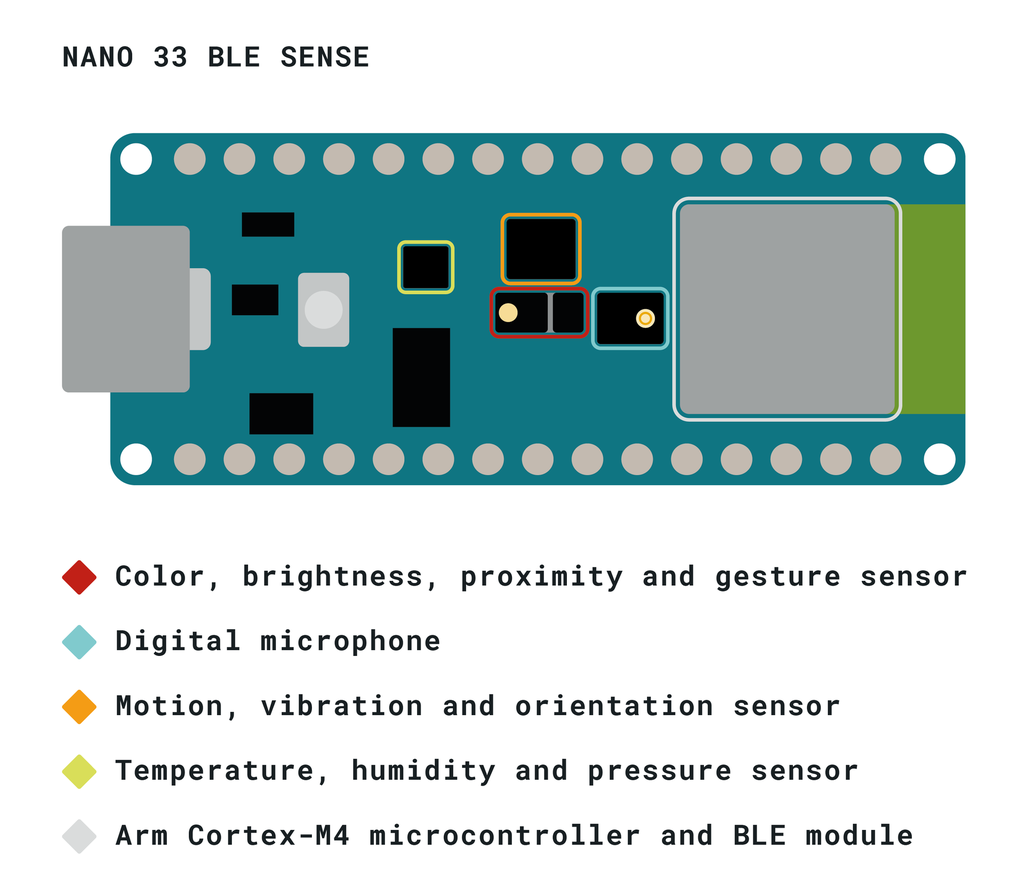

Features:

• 9 axis inertial sensor: what makes this board ideal for wearable devices
• humidity, and temperature sensor: to get highly accurate measurements of the environmental conditions
• barometric sensor: you could make a simple weather station
• microphone: to capture and analyse sound in real time
• gesture, proximity, light color and light intensity sensor : estimate the room’s luminosity, but also whether someone is moving close to the board

Specifications:

• Microcontroller: nRF52840 (datasheet)
• Operating voltage: 3.3V
• Input voltage (limit): 21V
• DC current per I/O pin: 15 mA
• Clock speed: 64MHz
• CPU FLASH MEMORY: 1MB (nRF52840)
• SRAM: 256KB (nRF52840)
• EEPROM: none

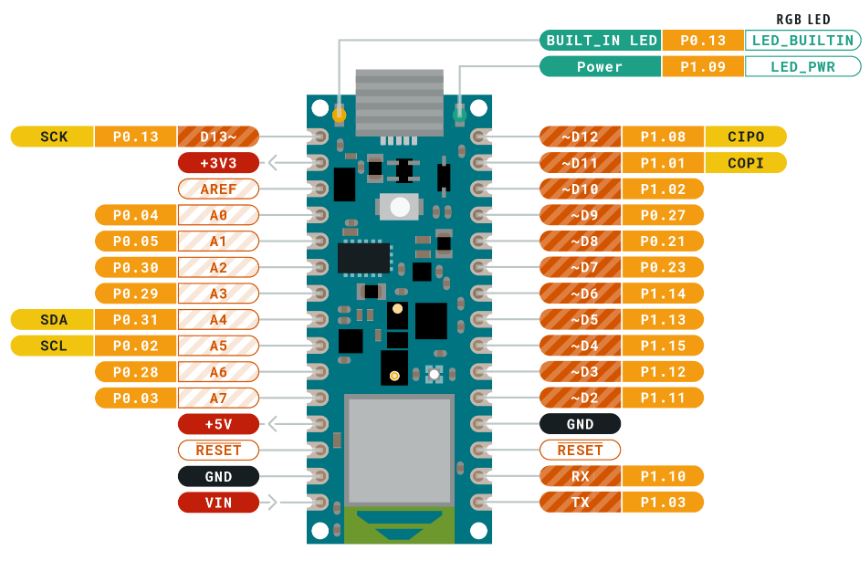

• Digital input/output pins: 14
• PWM pins: all digital pins
• UART: 1
• SPI: 1
• I2C: 1
• Analog input pins: 8 (ADC 12 bit 200k samples)
• Analog output pins: Only through PWM (no DAC)
• External interrupts: All digital pins
• LED_builtin: 13
• USB: Native in the nRF52840 Processor
• IMU: LSM9DS1 is replaced with BMI270 - 6 axis IMU and BMM150 - 3 axis IMU in Rev2
• Microphone: MP34DT05
• Gesture, Light, Proximity: APDS9960
• Barometric pressure: LPS22HB
• Temperature, Humidity: HTS221 is replaced with HS3003 in Rev2
• Length: 45mm
• Width: 18mm
• Weight: 5g (with headers)

Extra info:

• For applications using the Arduino_HTS221 library, you must use Arduino_HS300X instead
• For applications using the Arduino_LSM9DS1 library, you must use Arduino_BMI270_BMM150 instead
