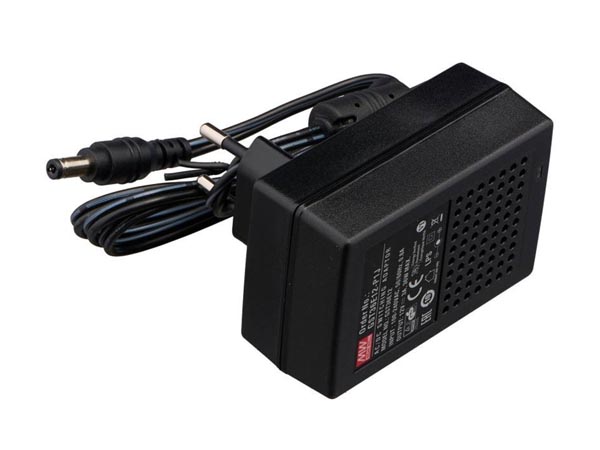

Kompakt netadapter - 12Vdc / 3A (36W), 5,5x2,1mm stik
Varenr:
H54421
EAN:
5410329718589
Egenskaber:
- Universal AC-indgang / fuld range
- No load strønforbrug <0,075 W
- ErP Trin 2 kompatibel
- Opfylder EISA 2007 (lov om uafhængighed af energi og sikkerhed)
- 2-polet Europlug
- Klasse II (uden jordnål)
- Beskyttelse mod: Kortslutning / overbelastning / overspænding
- Fuldt lukket i plastkasse
- Godkendelser: TÜV / CB / CE
- Opfylder LPS-krav
- 3 års producentgaranti
- Stabiliseret output, lav rippel & støj
- Kortslutning & overbelastningsbeskyttelse
- Meget høj effektivitet og lavt energiforbrug
Tekniske detaljer:
- Output:
- Udgangsspænding: 12 Vdc
- Nominel strøm: 3 A
- Effekt: 36 W
- Ripple & støj (maks.): 100 mVp-p
- Spændingstolerance: +/- 3,0%
- Linjeforordning: +/- 1%
- Belastningsregulering: +/- 3%
- Input:
- Input spændingsområde:
- 90 - 264 VAC
- 135 - 370 Vdc
- Frekvensområde: 47 - 63 Hz
- Effektivitet (typ.): 87,5%
- AC strøm (typ.): 0,7 A / 100 VAC
- Indgangsstrøm (typ.): 70 A / 230 VAC
- Lækstrøm: 0,25 mA / 240 VAC
- Input spændingsområde:
- Beskyttelse:
- Overbelastning:
- 110 - 150% nominel udgangseffekt
- Beskyttelsestype: Hikke tilstand, gendannes automatisk, når fejltilstand er fjernet
- Overspænding:
- 110 - 140% nominel udgangsspænding
- Beskyttelsestype: Spænding med zenerdiode
- Overbelastning:
- Miljø:
- Operationel temperatur: -30...70°C
- Driftfugtighed: 20-90% RH ikke-kondenserende
- Opbevaring: -40...85°C, 10-95% RF
- Temperaturkoefficient: +/- 0,03% /° C (0 - 50°C)
- Vibration: 10 - 500 Hz, 2G 10 min / 1 cyklus, periode i 60 minutter hver langs X, Y, Z akser
- Sikkerhed & EMC:
- Sikkerhedsstandarder: TÜV EN60950-1 godkendt
- Modstandsspænding: Indgang til udgang: 4242 Vdc
- Isolationsmodstand: Indgang til output: 100 Mohm / 500 Vdc / 25°C / 70% RF
- EMC-emission: Overholdelse af EN55032 klasse B; EN61000-3-2,3 Klasse A
- EMC-immunitet: Overholdelse af EN61000-4-2,3,4,5,6,8,11
- Øvrigt:
- MTBF: Min. 692.300 timer, MIL-HDBK-217F (25°C)
- Størrelse (L x B x H): 79x54x33mm
- Vægt: 209g
- Stik (UØ x IØ): 5,5 x 2,1mm
- Ledningslængde: 1m
- Udgangsspændingstolerance: ±10%
Features:
- Universal AC input / full range
- No load power consumption < 0.075 W
- ErP Step 2 compliant
- Meets EISA 2007 (Energy Independence and Security Act)
- 2-pole Europlug
- Class II (without earth pin)
- Protection against: Short circuit / overload / overvoltage
- Fully enclosed in plastic case
- Approvals: TÜV / CB / CE
- Meets LPS requirements
- 3 years warranty
- Stabilised output, low ripple & noise
- Short-circuit & overload protection
- Very high efficiency & low energy consumption
Specifications:
- Output:
- Output voltage: 12 VDC
- Rated current: 3 A
- Power: 36 W
- Ripple & noise (max.): 100 mVp-p
- Voltage tolerance: +/- 3.0 %
- Line regulation: +/- 1 %
- Load regulation: +/- 3 %
- input:
-
- voltage range:
- 90 - 264 VAC
- 135 - 370 VDC
- Frequency range: 47 - 63 Hz
- Efficiency (typ.): 87.5 %
- AC current (typ.): 0.7 A / 100 VAC
- Inrush current (typ.): 70 A / 230 VAC
- Leakage current: 0.25 mA / 240 VAC
- Protection:
- Overload:
- 110 - 150 % rated output power
- Protection type: Hiccup mode, recovers automatically after fault condition is removed
- Overvoltage:
- 110 - 140 % rated output voltage
- Protection type: Clamping by zener diode
- Overload:
- Environment:
- Operating temperature: -30...70°C
- Operating humidity: 20-90 % RH non-condensing
- Storage: -40 to +85 °C, 10 - 95 % RH
- Temperature coefficient: +/- 0.03 %/°C (0 - 50 °C)
- Vibration: 10 - 500 Hz, 2G 10 min/1 cycle, period for 60 min each along X, Y, Z axes
- Safety & EMC:
- Safety standards: TÜV EN60950-1 approved
- Withstand voltage: Input to output: 4242 VDC
- Isolation resistance: Input to output: 100 Mohm / 500 VDC / 25 °C / 70 % RH
- EMC emission: Compliance to EN55032 Class B; EN61000-3-2,3 Class A
- EMC immunity: Compliance to EN61000-4-2,3,4,5,6,8,11
- Others:
- MTBF: Min. 692,300 h, MIL-HDBK-217F (25 °C)
- Dimensions (L x W x H): 79 x 54 x 33 mm
- Weight: 209 g
- Plug: (OD x ID) 5.5 x 2,1mm
- Cable length: 1 m
- Temperature: -30 °C to +50 °C
- Output voltage tolerance: ± 10 %
