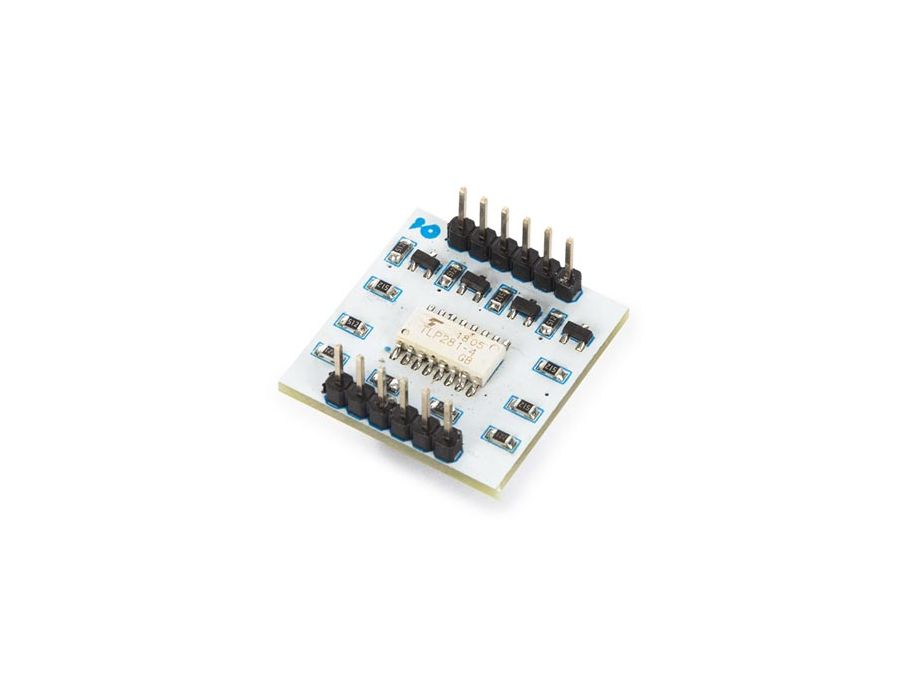

4-kanals breakout board m. TLP281 optocoupler

Varenr: H57503

EAN: 5410329725556

Dette breakoutkort giver dig mulighed for at forbinde et digitalt system (som en 5V mikrokontroller) til et højspændings- eller støjende system. Det bruger TLP281 optocoupler IC til at isolere din controller elektrisk fra højspændingssystemet ved hjælp af de fire indbyggede lysdioder og fotodioder.

TLP281 IC bruges ofte med en mikrocontroller til at styre servoer eller andre motorer, der bruger en højere spænding end TTL-logic på et 3,3V eller 5V udviklingskort. Dette breakout board gør det muligt at kontrollere op til 4 kanaler. Tilslut blot din mikrocontroller til 4 IN-pins, og giv kortet maks 5Vdc. Højspændingssystemet er forbundet med HVCC & HGND-pins og OUT-pins.

Tekniske detaljer:

Maks. Vin: 5 Vdc
Maks HVCC: 24 Vdc
Maks. udgangsstrøm: 500 mA pr. udgang
Optokobler: TLP281
Størrelse: 25 x 26mm (0,99 x 1,02")

This breakout board allows you to connect a digital system (like a 5V microcontroller) to a high-voltage or noisy system. It uses the TLP281 opto-isolator IC to electrically isolate your controller from the high-voltage system by using the four build-in LEDs and photodiodes.

The TLP281 IC is often used with a microcontroller to control servos or other motors that use a higher voltage than the TTL logic on a 3.3V or 5V development board. This breakout board allows up to 4 channels to be controlled. Simply connect your microcontroller to the 4 IN pins and supply the board with maximum 5VDC to the NC pin. The high-voltage system is connected with the HVCC & HGND pins and the OUT pins.
