DMX styret relækontakt - 8A (færdigsamlet)
Varenr:
H59897
EAN:
5410329732905

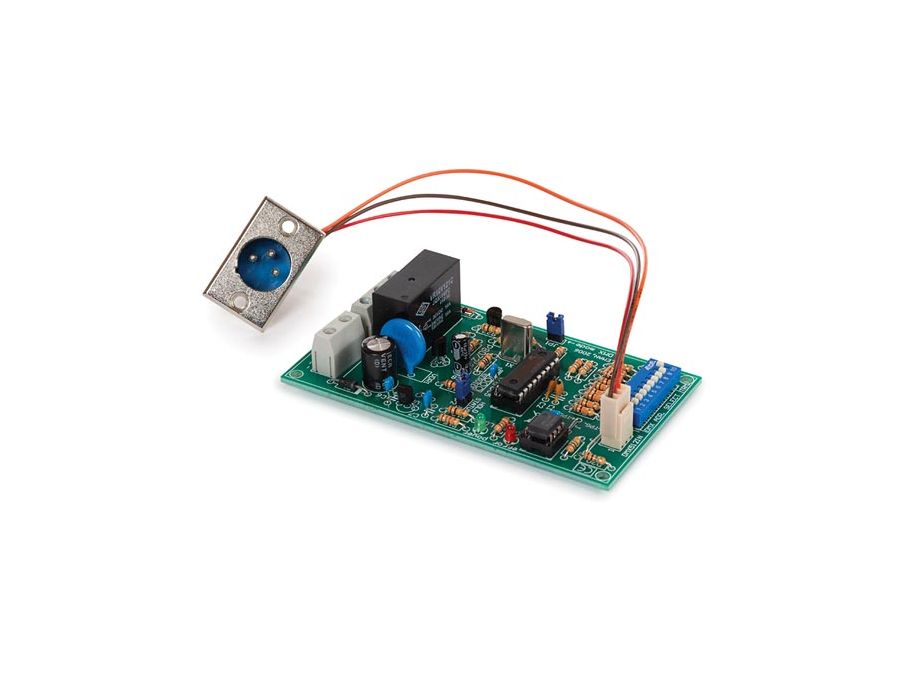

Dette sæt giver dig mulighed for at styre et relæ ved hjælp af den velkendte DMX512 protokol. Denne protokol blev udviklet af USITT i 1986 til at styre dæmpere, scannere, bevægelige hovedpunkter og andre belysningsanordninger med en enkel ledning.
I nogle tilfælde ønskes et enkelt ON/OFF-valg. Det er her, denne enhed kommer ind i billedet. Det er faktisk en busstyret power driver. Relæet aktiveres, når DMX-værdien for den indstillede kanal er 140 eller mere og slukker, når værdien er 120 eller mindre.
I kombination med vores WSL8062 / WML116, vil en computerstyret automatisering være meget nem at bygge (se tilbehør).
Egenskaber:
- Systemadresser: 512 unikke adresser, DIP-switch indstillelig
- LED-indikation for strømforsyning, relæudgangsstatus og fejlsituation
- "Sikker DMX-data stream"-tilstand reducerer interferens til et minimum
- "Relay hold"-funktion i tilfælde af tab af DMX-signal
- Kontrol: DMX-512, 3-benet XLR-stik (inkl.)
Tekniske detaljer:
- Omstillingskapacitet: 10A (resistiv belastning)
- Forsyningsspænding: 12Vdc
- Maks. Strømforbrug: 100mA
- Størrelse: 105 x 60 x 30mm
This module allows you to control a relay by means of the well-known DMX512 protocol. This is used to control dimmers, scanners, moving-head spots and other lighting devices with a simple wiring.
In some cases, a simple ON/OFF selection is desired. there is where this module comes in. It is actually a bus-controlled power driver. The relay will be activated when the DMX value of the set channel equals 140 or more and turns off when the value is 120 or less.
In combination with our WSL8062 / WML116, a computer-controlled automation will be very easy to build.Features:
- System addresses: 512 unique addresses, DIP switch settable
- LED indication for power supply, relay output status and error situation
- "Safe DMX data stream" mode reducing interference to a minimum
- "Relay hold" function in case of DMX signal loss
- Control: DMX-512, 3-pin XLR plug (incl.)
Specifications:
- Switching capacity: 10A (resistive load)
- Supply voltage: 12VDC non-regulated
- Power consumption: Max. 100mA
- Dimensions: 105 x 60 x 30mm
