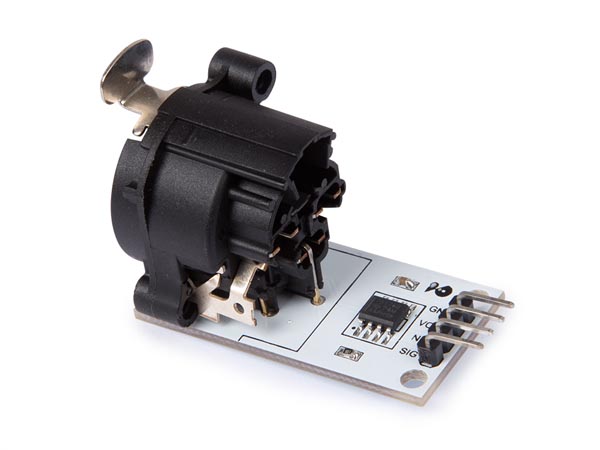

WPM432 DMX512 Modul
Varenr:
H60398
EAN:
5410329730000
Denne Arduino-tilføjelse giver dig mulighed for at bruge Arduino som en DMX-masterenhed (sender). Dette kort er et simpelt kredsløb baseret på en driverchip (MAX-485 eller SN 75176) med et XLR 3-bens han DMX-udgangsstik.
Pin1 = Signal Fælles, Pin2 = Data-, Pin3 = Data+. Kortet konverterer Arduino-signalspændingen i henhold til DMX (RS485).
Tekniske detaljer:
- Impedans: 100 Ohm
- Arbejdsspænding: 5 V
- DMX tilslutning: XLR 3 pin
- Størrelse: 40x20x30mm
- Vægt: 10g
This Arduino add-on allows you to use the Arduino as a DMX master device (transmitter). This board is a simple circuit based around a driver chip (MAX-485 or SN 75176) with an XLR-3 pin male DMX output connector.
Pin1 = Signal Common, Pin2 = Data-, Pin3 = Data+. The board converts the Arduino signal voltage according to DMX (RS485).
Specifications:
- Impedance: 100 Ohm
- Working voltage: 5 V
- DMX connection: XLR 3 pin
- Dimensions: 40 x 20 x 30 mm
- Weight: 10 g
