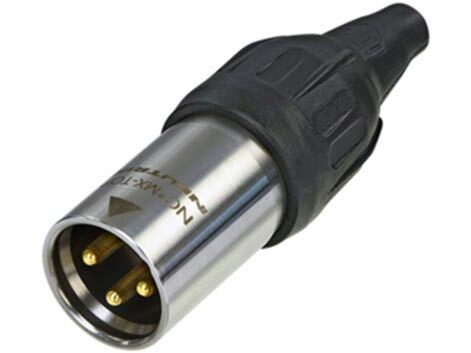

XLR stik "heavy duty" - 3P han, nikkel, Sort (IP65)
Varenr:
H61023
EAN:
7613187011962
3-polet hankabelstik, TRUE OUTDOOR PROTECTED (TOP). X-TOP serien er et "heavy-duty" XLR kabelstik til udendørs brug. udendørs beskyttet ved sammenkobling med tilhørende kabel- eller chassisstik fra XLR TOP-serien (IP65 og UL50E). Forgyldte kontakter er standard.
Egenskaber:
- 3-polet hankabelstik, True Outdoor Protected (TOP)
- Kraftig forseglet XLR-stikserie til barske og krævende miljøer
- UV-bestandige materialer med høj slagstyrke
- Udendørs beskyttelse i henhold til IP65 og UL50E (i kombination med en TOP-serie modstykke)
Tekniske detaljer:
- Tilslutningstype: XLR
- Køn: Han
- Elektrisk:
- Kapacitans mellem kontakter: 4 pF
- Kontaktmodstand: 3 mOhm
- Dielektrisk styrke: 1,5 kVdc
- Isolationsmodstand: > 10 GO (initial)
- Mærkestrøm pr. kontakt: 15 A
- Nominel spænding: < 50 V
- Mekanisk:
- Kabeldiameter: 5,0...8,1mm
- Indføringskraft: 20 N
- Tilbagetrækningskraft: 20 N
- Levetid: > 1000 parringscyklusser
- Maks. trådstørrelse: AWG16
- Ledningsmontage: Lodde
- Låseanordning: Låselås
- Materiale:
- Bøsning: UV-bestandig gummi
- Kontaktplettering: 0,2 µm Au over 2 µm Ni
- Kontaktmateriale: Bronze (CuSn8)
- Indlæg: Polyamid (PA 6,6 30 % GR)
- Låseelement: St3K32 (lås) / Ck 67 (fjeder)
- Skal: Zink trykstøbt (ZnAI4Cu1)
- Skalbelægning: Nikkel
- Trækningsaflastning: Polyacetal (POM)
- Tætningsjakke: UV-bestandig gummi
- Miljø:
- Godkendelser: UL
- Brandbarhed: UL94 V-0
- Standardoverholdelse: IEC 61076-2-103
- IP klassificering: IP65, UL50E
- Loddebarhed: Overholder IEC 68-2-20
- Operationel temperatur: -30°C til +80°C
3 pole male cable connector, TRUE OUTDOOR PROTECTED (TOP). The X-TOP series is a "heavy-duty" XLR cable connector for outdoor use. outdoor protected by mating with related cable or chassis connector of the XLR TOP range (IP65 and UL50E). Gold contacts are standard.
Features:
- 3 pole male cable connector, True Outdoor Protected (TOP)
- Heavy-duty sealed XLR connector range for harsh and demanding environment
- Uses high impact UV resistant materials
- Outdoor protection according to IP65 and UL50E (in combination with a TOP range counterpart)
Specifications:
- Connection type: XLR
- Gender: Male
- Electrical:
- Capacitance between contacts: 4 pF
- Contact resistance: 3 mOhm
- Dielectric strength: 1.5 kVdc
- Insulation resistance: > 10 GO (initial)
- Rated current per contact: 15 A
- Rated voltage: < 50 V
- Mechanical:
- Cable O.D.: 5.0 - 8.1mm
- Insertion force: 20 N
- Withdrawal force: 20 N
- Lifetime: > 1000 mating cycles
- Wiresize: Max. 16 AWG
- Wiring: Solder contacts
- Locking device: Latch lock
- Material:
- Bushing: UV-resistant rubber
- Contact plating: 0.2 µm Au over 2 µm Ni
- Contacts: Bronze (CuSn8)
- Insert: Polyamide (PA 6.6 30 % GR)
- Locking element: St3K32 (latch) / Ck 67 (spring)
- Shell: Zinc diecast (ZnAI4Cu1)
- Shell plating: Nickel
- Strain relief: Polyacetal (POM)
- Sealing jacket: UV-resistant rubber
- Environmental:
- Approvals: UL
- Flammability: UL94 V-0
- Standard compliance: IEC 61076-2-103
- Protection class: IP65, UL50E
- Solderability: Complies with IEC 68-2-20
- Temperature range: -30 °C to +80 °C
