RS485 Breakout Kit til Raspberry Pi
Varenr:
H62854
EAN:
4250236809427

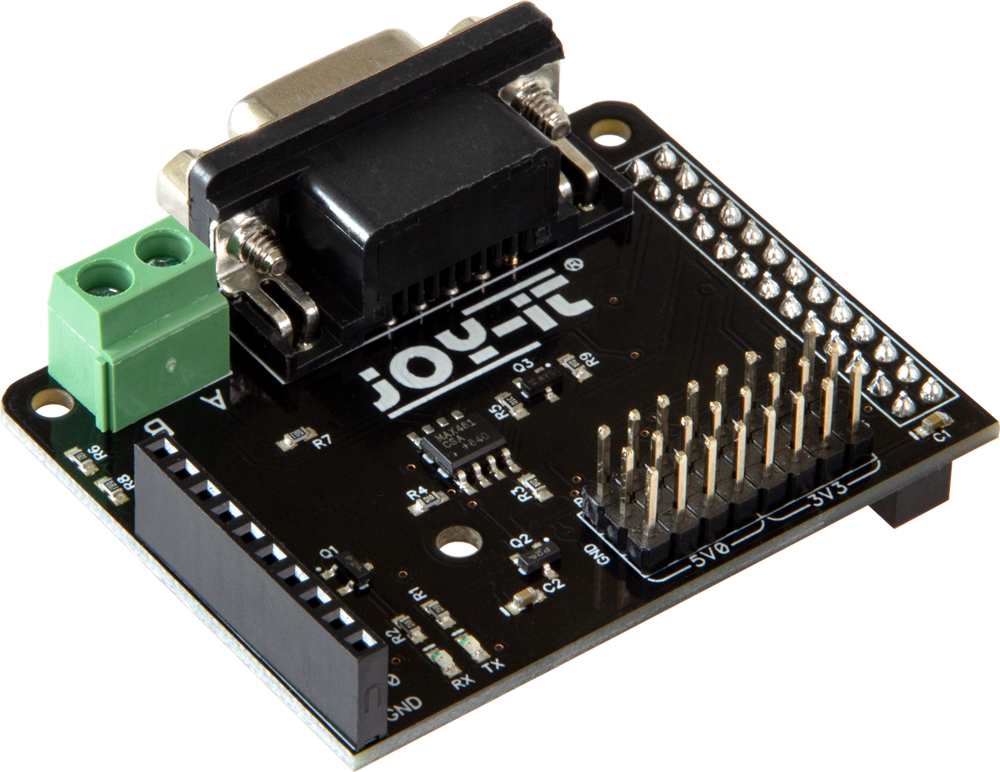

Med dette break out board kan du udvide din Raspberry (3) A/B/ B+/ 4B med en seriel RS485-grænseflade.
Tekniske detaljer:
- Model: RS485 Breakout Kit
- Brugt controller: Maxim MAX481 DS
- Funktion: Oversætter UART-signalerne fra GPIO14 (TXD) og GPIO15 (RXD) til RS485-niveau og udsender dem til DB9-stikket på ben 2 (A) og ben 3 (B)
- Pin-tildeling: På de ekstra pin-headere er det også muligt at få direkte adgang til GPIO-signalerne. Tildelingen af den ekstra header er angivet direkte på udvidelsestavlen.
- Pin-tildeling P0: GPIO17
- Pin-tildeling P1: GPIO18
- Pin-tildeling P2: GPIO27
- Pin-tildeling P3: GPIO22
- Pin-tildeling P4: GPIO23
- Pin-tildeling P5: GPIO24
- Pin-tildeling P6: GPIO25
- Pin-tildeling P7: GPIO4
- Kompatibel med: Raspberry Pi A, A+, B, B+, 2B, 3B, 3B+, 4B, Banana Pi, Orange Pi
- Størrelse: 49x56x23mm
With this break out board, you can expand your Raspberry (3) A/B/ B+/ 4B with a serial RS485 interface.
Specifications:
- Model: RS485 Breakout Kit
- Used Controller: Maxim MAX481 DS
- Function: Translates the UART signals from GPIO14(TXD) and GPIO15 (RXD) to RS485 level and outputs them to the DB9 connector on pin 2 (A) and pin 3 (B)
- Pin-Assignment: On the additional pin headers, it is also possible to access the GPIO signals directly. The assignment of the additional header is indicated directly on the expansion board.
- Pin-Assignment P0: GPIO17
- Pin-Assignment P1: GPIO18
- Pin-Assignment P2: GPIO27
- Pin-Assignment P3: GPIO22
- Pin-Assignment P4: GPIO23
- Pin-Assignment P5: GPIO24
- Pin-Assignment P6: GPIO25
- Pin-Assignment P7: GPIO4
- Compatible to: Raspberry Pi A, A+, B, B+, 2B, 3B, 3B+, 4B, Banana Pi, Orange Pi
- Dimensions: 49 x 56 x 23 mm
