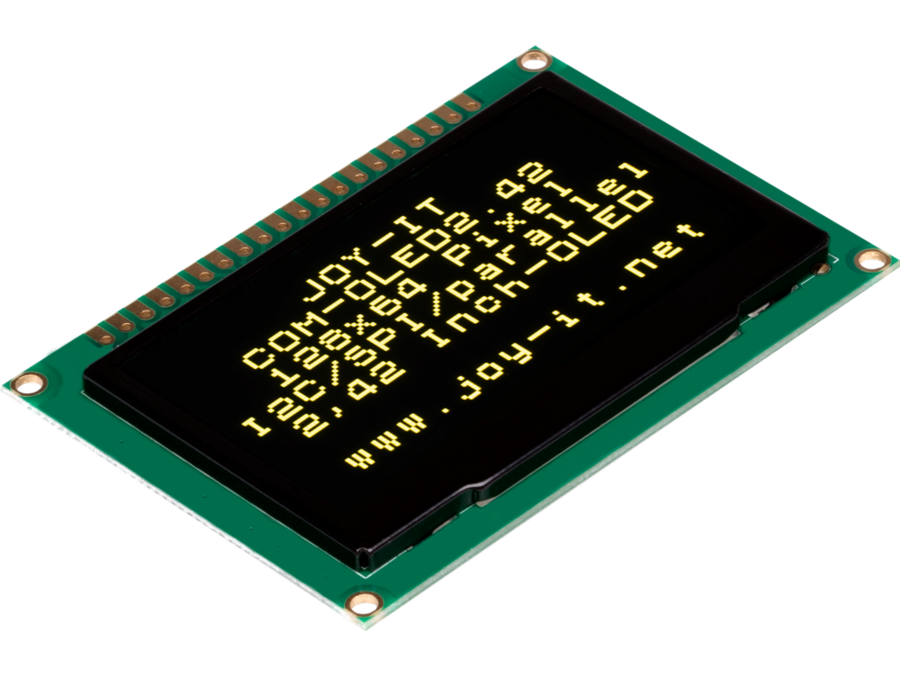

2.42" OLED Grafisk Display (I2C, SPI)
Varenr:
H62885
EAN:
4250236820309
Vores OLED-skærm overbeviser med sin fremragende billedkvalitet med hensyn til lysstyrke, kontrast og den store betragtningsvinkel. Takket være dets lave strømforbrug er OLED-skærmen ideelt kvalificeret til energibesparende projekter og industrielle applikationer. Grafikken og teksterne vises i farven gul og skiller sig fremragende ud på grund af den sorte baggrund. Tilslutningen til enkeltkortcomputeren eller mikrocontrolleren kan foretages via stikkene på kortet samt via det medfølgende 20-bens stik. Displayet kan styres via 2 serielle interfaces (SPI eller I²C) og 2 parallelle interfaces (6800 eller 8080). Det serielle SPI interface aktiveres ved levering, men interfacet kan ændres ved at lodde modstandene (BS1 og BS2) på printet.
Tekniske detaljer:
- Type: Negativ OLED
- Opløsning: 128 x 64 pixels
- Skærm og baggrundsfarve: Gul på sort
- Interfaces: Leveringsstatus: SPI Yderligere: I2C, 8 Pin parallel 6800 / 8080 (lodning er påkrævet for at ændre interfacet)
- Konnektor: 20 ben header
- Drev-IC: SSD1309
- Særlige egenskaber: Kontrastfuld og lys
- Spændingsforsyning: 3-5 V
- Strømforsyning: 90 mA
- Logisk niveau: 3 V
- Lysstyrke: 120 CD/m²
- Kontrast (mørke rum): > 2000 :1
- Lysvinkel: > 160°
- Tilladt driftstemperatur: -40 til 85°C
- Opbevaringstemperatur: -45 til 90°C
- Størrelse: 71x50x10mm
Our OLED display convinces with its excellent image quality in terms of brightness, contrast and the large viewing angle. Thanks to its low power consumption, the OLED display is ideally qualified for energy-saving projects and industrial applications. The graphics and texts are displayed in the colour yellow and stand out excellently due to the black background. The connection to the single board computer or microcontroller can be done via the connectors on the board as well as via the enclosed 20 pin connector. The display can be controlled via 2 serial interfaces (SPI or I²C) and 2 parallel interfaces (6800 or 8080). The serial SPI interface is activated when delivered, but the interface can be changed by soldering the resistors (BS1 and BS2) on the board.
Specifications:
- Type: Negative OLED
- Resolution: 128 x 64 pixels
- Screen and background color: Yelllow on black
- Interfaces: Delivery status: SPI Further: I2C, 8 Pin parallel 6800 / 8080 (soldering is required to change the interface)
- Connector: 20 pins header
- Drive IC: SSD1309
- Special features: Contrastful and bright
- Voltage supply: 3-5 V
- Power supply: 90 mA
- Logic level: 3 V
- Brightness: 120 CD/m²
- Contrast (dark-room): > 2000 :1
- Viewing angle: > 160 °
- Permitted operation temperature: -40 to 85°C
- Storage temperature: -45 to 90 °C
- Dimensions: 71 x 50 x 10 mm
