Motorværn 20,0-25,0A
Motorværn 20,0-25,0A

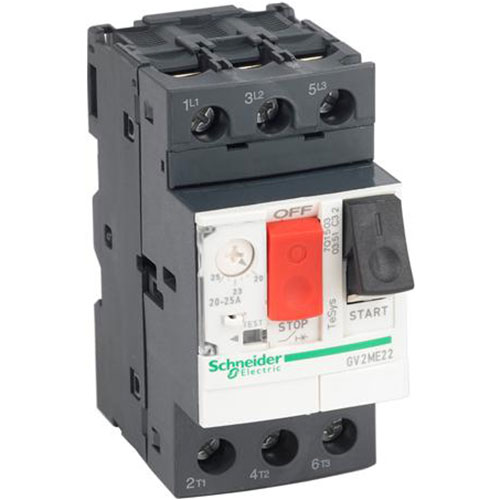

TeSys GV2ME22 fra Schneider Electric er et håndbetjent motorværn med indstillingsområde på 20,0-25,0 A, bygget til at beskytte motorer med større strømtræk som kompressorer og pumper. Det termomagnetiske udløserelæ gi... Se mere
0 stk på lager
138 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
TeSys GV2ME22 fra Schneider Electric er et håndbetjent motorværn med indstillingsområde på 20,0-25,0 A, bygget til at beskytte motorer med større strømtræk som kompressorer og pumper. Det termomagnetiske udløserelæ giver både overlast- og kortslutningsbeskyttelse i én enhed, så du slipper for at kombinere separate komponenter.
Motorværnet betjenes med en trykknap på fronten og er 3-polet, hvilket gør det til et naturligt valg i tavler til industri og landbrug, hvor trefasede motorer skal kunne startes, stoppes og beskyttes manuelt. Med en bredde på kun 45 mm og montage direkte på DIN-skinne går installationen hurtigt, og enheden er beregnet til indendørs brug.
Fordele ved TeSys GV2ME22 motorværn
- Indstillingsområde 20,0-25,0 A: Dækker motorer med mærkestrøm i dette interval, så beskyttelsen kan finindstilles til den konkrete belastning
- 3-polet opbygning: Passer til trefasede motorinstallationer i industri- og landbrugsanlæg
- Max 690 V: Giver fleksibilitet til forskellige spændingsniveauer i tavleinstallationen
- Kompakt mål (45 x 89 x 78,5 mm, 5 moduler): Fylder lidt i tavlen og monteres direkte på DIN-skinne
- Skrueklemmeterminaler til op til 6 mm²: Giver stabil tilslutning af tilledningerne
- IP20: Basisbeskyttelse mod berøring, som passer til montage inde i en tavle eller kapsling
Klar til tavlen, hurtig at finde fejl på
Motorværnet fås i koksgrå og er produceret i Europa. Trykudløseren gør det hurtigt at se, om motorværnet har koblet ud på grund af overbelastning, hvilket sparer tid ved fejlsøgning, når driften af pumper, kompressorer eller andre trefasede motorer skal genoprettes. Front-betjeningen med trykknap gør det enkelt at genindkoble efter en udkobling, uden at tavlen skal åbnes for meget.
Ofte stillede spørgsmål om Motorværn 20,0-25,0A
Hvad bruges motorværnet TeSys GV2ME22 til?
Motorværnet er beregnet til at beskytte 3-fasede motorer med større strømforbrug, for eksempel kompressorer og pumper i industrien eller på landbrugsejendomme. Det er håndbetjent med trykknapkontrol på fronten, og den termomagnetiske udløser giver kombineret overbelastnings- og kortslutningsbeskyttelse i overensstemmelse med IEC 947-2 og IEC 947-4-1. Motorværnet er 3-polet og godkendt til op til 690 V, hvilket gør det velegnet til de fleste industrielle 3-fasede installationer.
Hvordan monteres motorværnet, og hvilke kabler kan det bruges sammen med?
Med en bredde på kun 45 mm er GV2ME22 kompakt og klikkes direkte fast på DIN-skinne, hvilket gør montagen hurtig. Tilslutningen sker via skrueklemmeterminaler uden forskruning, hvilket giver en stabil forbindelse. Klemmerne er dimensioneret til kabler op til 6 mm², og huset måler 45 x 89 x 78,5 mm (B x H x D) i koksgrå.
Hvilket strømområde og hvilken beskyttelsesklasse har motorværnet?
Motorværnet har et justerbart indstillingsområde på 20,0 til 25,0 A, så du kan finindstille udløsningen til den konkrete motors mærkestrøm. Kapslingen har IP20, hvilket betyder beskyttelse mod berøring af spændingsførende dele og lidt større faste genstande, men ikke mod vand eller fugt. Det gør produktet velegnet til indendørs brug i tavler og skabe, hvor det ikke udsættes for vejrlig.
Hvad er forskellen på motorværnets ydeevne ved 400 V og ved 500 V forsyning?
Ved 400/415 V kan motorværnet beskytte en 3-faset motor på op til 11 KW, mens det ved 500 V kan håndtere op til 15 KW. Det skyldes, at en given strømstyrke ved højere spænding svarer til en større effekt (P = U x I), så motorværnets fysiske strømgrænse på 20-25 A rækker til en kraftigere motor, jo højere forsyningsspændingen er. Hvilken kombination der er relevant for dig, afhænger af motorens mærkeplade og den faktiske installation.
Hvorfor angives der forskellige brydeevner ved 230 V, 400 V og 690 V?
Brydeevnen, altså hvor stor en kortslutningsstrøm motorværnet sikkert kan afbryde, falder normalt, jo højere spændingen er. Derfor ses forskellige kA-værdier alt efter om motorværnet arbejder ved 230/240 V, 400/415 V eller 690 V, og om det kombineres med en strømbegrænser. Da valget af korrekt brydeevne handler om kortslutningssikkerhed i den samlede installation, bør det altid vurderes af en autoriseret elinstallatør ud fra den konkrete tavle og forsyning.
