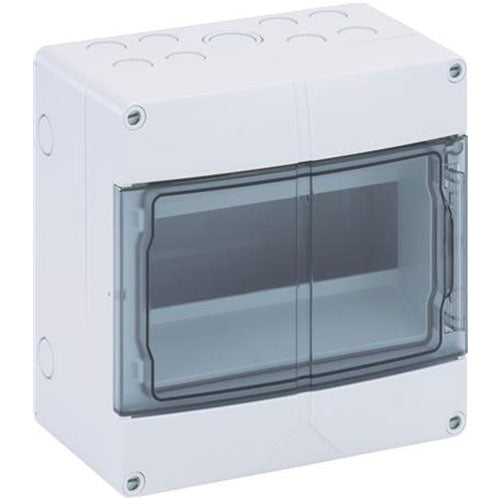

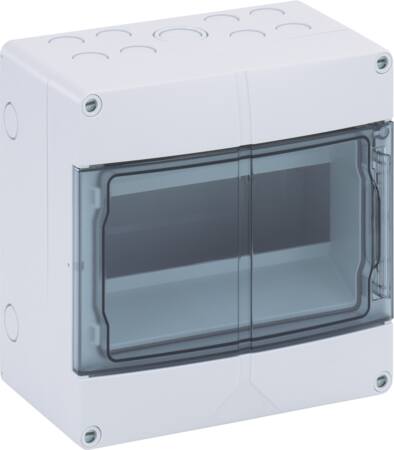

Gruppetavle 9 modul IP55
Gruppetavle 9 modul IP55
Gruppetavle med plads til 9 moduler, bygget i kapslingsklasse IP55 til opgaver hvor kassen skal tåle støv og vandsprøjt fra alle retninger. Kassen måler 200 x 200 x 122 mm (H x B x D) og er lavet af selvslukkende poly... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Gruppetavle med plads til 9 moduler, bygget i kapslingsklasse IP55 til opgaver hvor kassen skal tåle støv og vandsprøjt fra alle retninger. Kassen måler 200 x 200 x 122 mm (H x B x D) og er lavet af selvslukkende polystyrol, så du får en robust løsning til gruppeføringer, målerplaceringer og mindre fordelingsanlæg.
Tavlen er dobbeltisoleret og plomberbar, hvilket gør den velegnet både til private installationer og til opgaver, hvor elektrikeren skal kunne forsegle tavlen efter installation. Det røgfarvede låg kan nemt ombygges fra højre- til venstrehængslet, så du kan tilpasse åbningsretningen efter pladsen på væggen eller i skabet.
Fordele ved gruppetavlen
- Kapsling IP55: Beskytter komponenterne mod støv og vandstænk, velegnet til krævende omgivelser
- 9 moduler: Plads til automatsikringer, HPFI-relæer og andet DIN-monteret materiel i en kompakt kasse
- Fleksibel hængsling: Låget kan vendes fra højre til venstre, så tavlen passer ind uanset pladsforhold
- Udslagsblanketter i top, bund, sider og bagside: Metriske udslag med tilhørende nipler gør det enkelt at føre kabler ind, uden ekstra tilkøb
- Dobbeltisoleret og plomberbar: Klasse II-opbygning og mulighed for forsegling efter montage
Klar til udvidelse med tilbehør
Kassen er en del af Spelsbergs AKe-serie, hvor der findes et bredt tilbehørsprogram med blandt andet nul/jordklemmer og lås, så tavlen kan tilpasses den konkrete installation. Der medfølger opmærkning og afdækning, og udslagsblanketterne i top og bund (8xM20 + 1xM25/32), siderne (2xM20) og bagsiden (2xM20/25) dækker de fleste kabeldimensioner, du støder på i en gruppeinstallation. Tavlen er beregnet til indendørs brug, da materialet ikke er UV-bestandigt, så husk det ved placering i udhuse eller carporte uden overdækning.
Ofte stillede spørgsmål om Gruppetavle 9 modul IP55
Hvad følger med, når jeg køber gruppetavlen?
Tavlen leveres komplet klar til montering. Der følger afdækning/låg, opmærkning, dobbeltmembraner og de nipler, der skal bruges til kabelindføringen. Kassen har udslagsblanketter i toppen (8xM20 + 1xM25/32), i bunden (8xM20 + 1xM25/32), i siderne (2xM20) og i bagsiden (2xM20/25), så du selv kan vælge, hvor kablerne skal føres ind afhængigt af installationen.
Hvor stor er tavlen, og hvor mange moduler er der plads til?
Gruppetavlen har 9 moduler og udvendige mål på 200 x 200 x 122 mm (højde x bredde x dybde). Det giver plads til en overskuelig gruppeinddeling i mindre til mellemstore installationer, hvor der ikke skal bruges et stort antal afgange.
Kan tavlen monteres udendørs?
Kassen er fremstillet af polystyrol, som er selvslukkende, men ikke UV-bestandigt. Tavlen er derfor beregnet til indendørs brug, hvor den ikke udsættes for direkte sollys og vejrlig over tid. Materialet tåler et driftstemperaturområde fra -25 til +60 °C.
Hvilken kapslingsklasse har tavlen, og hvad betyder den i praksis?
Tavlen er klassificeret til IP55 ifølge titel og specifikationer, hvilket betyder fuld beskyttelse mod støv samt beskyttelse mod vandstænk fra alle retninger. I dele af produktteksten nævnes tavlen også som IP54, formentlig en ældre betegnelse for samme model. Læg vægt på IP55, som fremgår af varens specifikationsfelt og af produkttitlen.
Er tavlen sikker at bruge til elinstallationer?
Kassen er dobbeltisoleret og plomberbar, så den kan lukkes forsvarligt efter installation. Låget er røgfarvet og kan nemt vendes fra højre til venstre side, så den passer til de fleste montagesituationer. Det egentlige el-arbejde og valg af komponenter til tavlen bør altid udføres af en autoriseret elinstallatør.
Skal jeg vælge AKE 09 eller en anden størrelse i serien, fx AKE 05 eller AKE 12?
AKE 09, som er dette produkt, har 9 moduler og mål på 200 x 200 x 122 mm, hvilket passer til en moderat mængde afgange. Skal du bruge færre kredse, findes AKE 05 med 5 moduler og mål 200 x 125 x 122 mm, som fylder mindre på væggen. Er der derimod behov for flere afgange, findes AKE 12 med 12 moduler og mål 200 x 250 x 122 mm. Valget afhænger altså af, hvor mange grupper/afbrydere du skal have plads til i tavlen.
Skal jeg føre kabler ind foroven, forneden, i siderne eller i bagsiden?
Det afhænger af, hvordan installationen er ført frem til tavlen. Top og bund har hver 8xM20 + 1xM25/32, hvilket giver mest fleksibilitet og plads til flere eller lidt større kabler. Siderne har 2xM20, som er velegnet til enkelte tilslutninger, mens bagsiden med 2xM20/25 kan bruges, hvis kablerne føres direkte fra væggen bag tavlen. Du kan frit vælge den kombination, der passer bedst til den konkrete opsætning.
