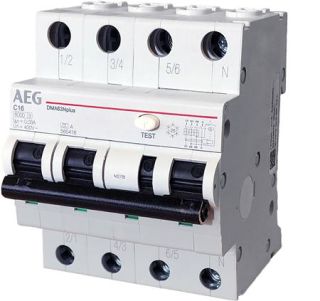

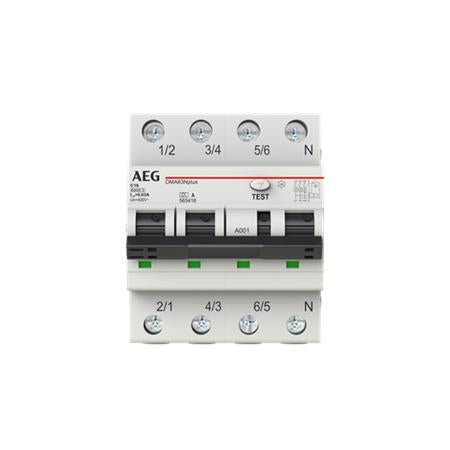

Kombiafbryder C 16A 3P+N 30mA 4m 6kA (HPFI type A)

En kombiafbryder samler to funktioner i én komponent: en automatsikring og et HPFI-relæ. Det betyder, at den både beskytter din installation mod overbelastning og kortslutning, og samtidig afbryder strømmen hurtigt, hvis der opstår fejlstrøm, for eksempel hvis der går strøm gennem en person eller en fejlbehæftet ledning. Med C-karakteristik tåler den den lidt højere indkoblingsstrøm, man ofte ser ved motorer og induktive laster, uden at den udløser i tide og igen. Brydeevnen på 6 kA gør, at den kan klare de kortslutningsstrømme, man typisk ser i en almindelig boliginstallation. Fordi begge funktioner sidder i samme komponent, slipper du for at koble en separat automatsikring og et separat HPFI-relæ sammen, hvilket gør tavlen mere enkel og overskuelig.

Kombiafbryderen fylder 4 moduler, hvilket svarer til en bredde på 72 mm. Det er relativt kompakt, når man tænker på, at den dækker både automatsikring og HPFI-funktion i én enhed til en trefaset kreds. Det gør det nemmere at planlægge pladsen i tavlen, især hvis der i forvejen er trængsel, eller hvis du skal have plads til flere grupper. Montering og tilslutning i tavlen bør altid udføres af en autoriseret elinstallatør, så både plads, opsætning og tilslutning bliver korrekt.

De 30 mA er den fejlstrøm, der skal til, før kombiafbryderens HPFI-del reagerer og afbryder strømmen. Det er et niveau, der er sat for at fange fejlstrømme, før de bliver farlige for personer, altså før man risikerer et alvorligt elektrisk stød. Kombineret med automatsikringens overstrømsbeskyttelse får du dermed en løsning, der reagerer både på klassiske fejl som kortslutning og overbelastning, og på de mere lumske fejlstrømme, som man ikke altid selv kan se eller mærke i tide.

Type A er udviklet til at fange en bredere vifte af fejlstrømme end den ældre type AC. Hvor en almindelig type AC primært reagerer på ren sinusformet fejlstrøm, kan type A også detektere pulserende jævnstrøms-fejlstrøm, som ofte opstår i udstyr med elektronik, for eksempel frekvensomformere, dimmere eller udstyr med strømforsyninger. Det gør type A til den mere velegnede løsning i moderne installationer, hvor der typisk sidder mere elektronisk udstyr end tidligere. Det konkrete valg af type til en given installation bør dog altid vurderes af en autoriseret elinstallatør, da det afhænger af, hvilket udstyr der er tilsluttet kredsen.

3P+N betyder, at komponenten bryder alle tre faser samt nul-lederen samtidig ved en fejl. Det er nødvendigt på trefasede kredse, hvor større forbrugere som varmepumper, komfurer eller værkstedsmaskiner er tilsluttet, fordi alle faser og nul skal afbrydes samtidig for at gøre kredsen strømløs ved fejl. Hvilken poltype en given kreds skal bruge, afhænger af det tilsluttede udstyr og resten af installationen, så det er en beslutning, en autoriseret elinstallatør bør tage stilling til.

Begge løsninger giver samme grundlæggende beskyttelse mod overstrøm og fejlstrøm, men de er bygget forskelligt op. En separat automatsikring og et separat HPFI-relæ er to komponenter, der skal monteres og forbindes med hinanden i tavlen, hvilket kræver mere plads. En kombiafbryder samler de samme to funktioner i én enhed på blot 4 moduler, hvilket gør tavlen mere kompakt og overskuelig, og reducerer antallet af komponenter, der skal monteres og forbindes. Hvilken løsning der giver mest mening i det konkrete tavlelayout, og hvordan grupperne bedst fordeles, er en vurdering, en autoriseret elinstallatør kan hjælpe med.
