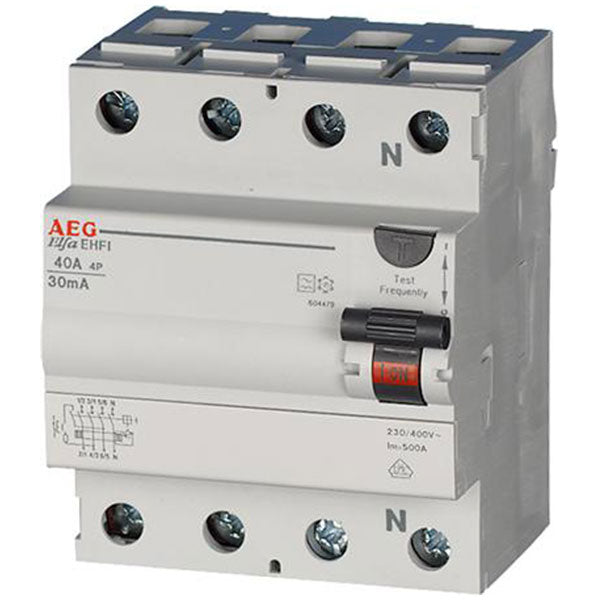

HPFI afbryder 3P+N 40A 30mA
HPFI afbryder 3P+N 40A 30mA
HPFI afbryder 3P+N 40A 30mA er et fejlstrømsrelæ af type A, der beskytter både personer og installation i en 3-faset gruppe med nul. Med en mærkestrøm på 40 A og en udløsestrøm på 30 mA afbryder den strømmen, længe fø... Se mere
1 stk på lager - Forventet levering om 1 hverdag
Produktbeskrivelse
Produktbeskrivelse
HPFI afbryder 3P+N 40A 30mA er et fejlstrømsrelæ af type A, der beskytter både personer og installation i en 3-faset gruppe med nul. Med en mærkestrøm på 40 A og en udløsestrøm på 30 mA afbryder den strømmen, længe før en fejlstrøm bliver farlig for mennesker.
Relæet monteres i tavlen som fejlstrømsbeskyttelse for et eller flere kredsløb og er dermed velegnet, hvor du har brug for 4-polet beskyttelse på en 3-faset installation, fx til større forbrugere i bolig eller erhverv. Type A betyder, at relæet reagerer på både almindelig vekselstrøms-fejlstrøm og pulserende jævnstrømsfejl, som ofte opstår fra elektronik og motorstyringer.
Fordele ved HPFI-afbryderen
- Type A fejlstrømsrelæ: Registrerer både vekselstrøms- og pulserende jævnstrømsfejl, hvilket giver bedre beskyttelse ved moderne apparater med elektronik
- 3P+N, 40A: Dækker en komplet 3-faset gruppe med nul og tåler en belastning på 40 A
- 30 mA udløsestrøm: Afbryder ved lav fejlstrøm, så den beskytter mod personskade
- Back-up med sikringer: Kan sikringsbeskyttes med gL/gG-sikringer fra 16 A til 100 A, med kortslutningsevne fra 10 til 100 kA afhængig af sikringsstørrelsen
- Back-up med automatsikringer: Kan alternativt kombineres med automatsikringer i E90-serien (6 kA) eller E90S-serien (10 kA)
- Effekttab: 13,72 W, som er relevant at kende ved dimensionering af tavlen
Fleksibel back-up beskyttelse i tavlen
Relæet kan back-up-beskyttes på flere måder, alt efter hvad tavlen i forvejen er udstyret med, både med klassiske gL/gG-sikringer og med automatsikringer i E90- eller E90S-serien. Det giver installatøren frihed til at vælge den løsning, der passer bedst til den konkrete tavle og kortslutningsstrøm. Der kan desuden monteres aluminiumskabel i afbryderen, forudsat at det monteres med fedt.
Ofte stillede spørgsmål om HPFI afbryder 3P+N 40A 30mA
Hvad er en HPFI-afbryder, og hvad beskytter den mod?
En HPFI-afbryder overvåger strømmen i din installation og afbryder automatisk, hvis der opstår en fejlstrøm, for eksempel hvis der går strøm til jord gennem en person eller en defekt ledning. Denne model har et RDC-relæ af type A og udløser ved en fejlstrøm på 30 mA, hvilket er den udløsestrøm der typisk bruges til at beskytte personer mod farlige elektriske stød. Den er dermed en central sikkerhedskomponent i tavlen, og den bør altid installeres og kontrolleres af en autoriseret elinstallatør.
Hvad betyder 3P+N og 40A på denne HPFI-afbryder?
3P+N betyder, at afbryderen dækker tre faser plus nul, altså en trefaset installation, mens 40A angiver den maksimale strøm afbryderen er dimensioneret til at føre kontinuerligt. Den type opbygning ses typisk i installationer, hvor der trækkes trefaset strøm til for eksempel en varmepumpe, et større kraftstik eller en gruppe af mindre forbrug, der samlet kræver en robust afbryder med god margin.
Kan der monteres alukabel i denne HPFI-afbryder?
Ja, der kan monteres AL-kabel i fejlstrømsafbryderen, men det skal ske med kontaktfedt for at undgå oxidering og dårlig overgangsmodstand i klemmerne over tid. Det er en detalje, der er værd at kende, hvis din installation benytter aluminiumsledninger, da forkert montage af AL-kabel generelt kan give varmeudvikling i klemmerne.
Hvad betyder effekttabet på 13,72 W i praksis?
Effekttabet er den energi, afbryderen selv omsætter til varme, når den er i drift og strøm passerer gennem den. Et effekttab på 13,72 W er relevant at have med i beregningen, når tavlen dimensioneres, da varmeudviklingen fra alle komponenter i tavlen samlet skal kunne bortledes for at undgå overophedning.
Hvad er forskellen på back-up beskyttelse med sikringer og med automatsikringer?
Denne HPFI-afbryder kan bagsikres på to måder: enten med almindelige gL/gG-sikringer i størrelserne fra 16A til 100A, hvor kortslutningsstrømmen falder fra 100 kA ved de mindste sikringer til 10 kA ved 100A, eller med automatsikringer af typen E90 eller E90S. Begge metoder handler om at sikre, at afbryderen ikke bliver udsat for en kortslutningsstrøm, den ikke kan klare. Hvilken løsning der er korrekt i din konkrete installation, afhænger af den beregnede kortslutningsstrøm på stedet, og det bør altid fastlægges af en autoriseret elinstallatør.
Hvad er forskellen på automatsikring E90 og E90S som back-up?
E90 er en automatsikring med en kortslutningsklasse på 6 kA, mens E90S tilhører en serie med 10 kA. Forskellen ligger altså i, hvor stor en kortslutningsstrøm sikringen kan afbryde sikkert. Da valget af den rigtige back-up beskyttelse afhænger af de faktiske kortslutningsforhold i den enkelte installation, er det en beregning og en beslutning, der skal foretages af en autoriseret elinstallatør, og ikke noget man bør vurdere alene ud fra typebetegnelsen.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
