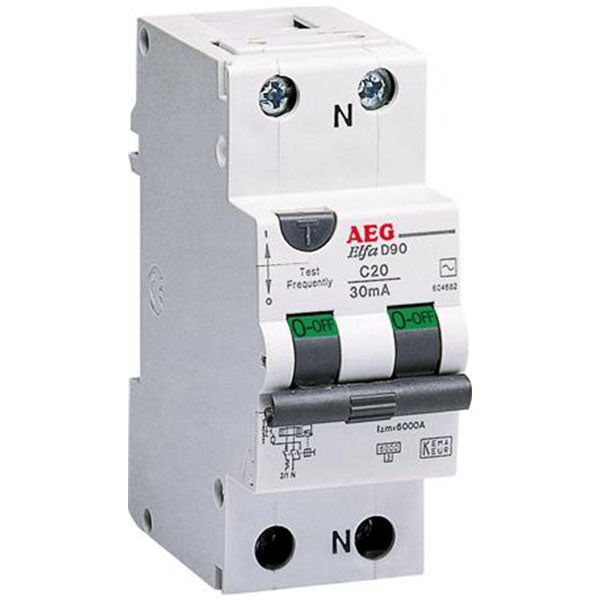

AEG kombiafbryder 16A 1P+N 6kA C 30mA

En kombiafbryder samler to funktioner i én komponent: den beskytter installationen mod overbelastning og kortslutning, ligesom en almindelig automatsikring gør, og den har samtidig en indbygget fejlstrømsdel, der reagerer på jordfejl. Denne model er bygget op som 1P+N, altså med både fase og nul gennem afbryderen, og har en mærkestrøm på 16 A. Fordelen ved en kombiafbryder er, at du får begge beskyttelsesfunktioner samlet på ét modul i stedet for to separate komponenter i tavlen.

Kombiafbryderen har en bredde på 36 mm, hvilket typisk svarer til 2 moduler på en standard DIN-skinne. Det er lidt bredere end en almindelig 1-modul automatsikring, fordi der er indbygget en fejlstrømsdel i komponenten. Når du planlægger pladsen i din gruppetavle, er det denne bredde du skal tage højde for, frem for kun at regne med pladsen til en ren automatsikring.

Udløsestrømmen på 30 mA angiver, hvor stor en fejlstrøm der skal løbe til jord, før fejlstrømsdelen i kombiafbryderen kobler strømmen fra. 30 mA er den værdi, der bruges til personbeskyttelse i elinstallationer, og fejlstrømsdelen er dermed det, der reagerer, hvis der opstår en jordfejl i den kreds, afbryderen sidder på. Den præcise placering i din tavle og hvilke grupper der skal beskyttes af netop denne enhed, bør altid vurderes af en autoriseret elinstallatør.

Forskellen ligger i, hvordan komponenterne er samlet. Et separat HPFI-relæ beskytter typisk flere grupper på én gang mod jordfejl, mens hver gruppe stadig har sin egen automatsikring til overbelastnings- og kortslutningsbeskyttelse. En kombiafbryder som denne samler begge funktioner i én enkelt komponent pr. gruppe, hvilket giver en mere kompakt løsning, hvor fejlstrømsbeskyttelsen er knyttet direkte til den enkelte kreds. Hvilken opbygning der er den rigtige for din tavle, afhænger af den konkrete installation, og det er altid en autoriseret elinstallatør, der skal vurdere og fastlægge den korrekte løsning.

Udløsekarakteristikken beskriver, hvor hurtigt automatsikringsdelen reagerer på en kortvarig strømspidse, for eksempel når en motor eller en transformator starter op og trækker et højt indkoblingsstrøm i et kort øjeblik. C-karakteristikken tillader en højere kortvarig strømspidse, før afbryderen kobler ud, end en B-karakteristik gør, og er derfor typisk anvendt til kredse, hvor der er lidt større belastning ved opstart. Det er en vigtig detalje at kende, når man sammenligner produkter, men den konkrete karakteristik til en given gruppe skal altid vælges af en autoriseret elinstallatør ud fra installationens forhold.

Brydeevnen på 6 kA, angivet efter standarden IEC 60898, fortæller hvor stor en kortslutningsstrøm afbryderen kan afbryde sikkert, uden at komponenten selv tager skade eller bliver en risiko. Det er en central egenskab ved en automatsikring eller kombiafbryder, fordi den skal kunne klare den strøm, der reelt kan opstå ved en kortslutning i installationen. Den korrekte brydeevne til en given installation afhænger af forholdene i tavlen og den bagvedliggende forsyning, og det er derfor altid en autoriseret elinstallatør, der skal fastlægge, hvilken brydeevne der er nødvendig.
