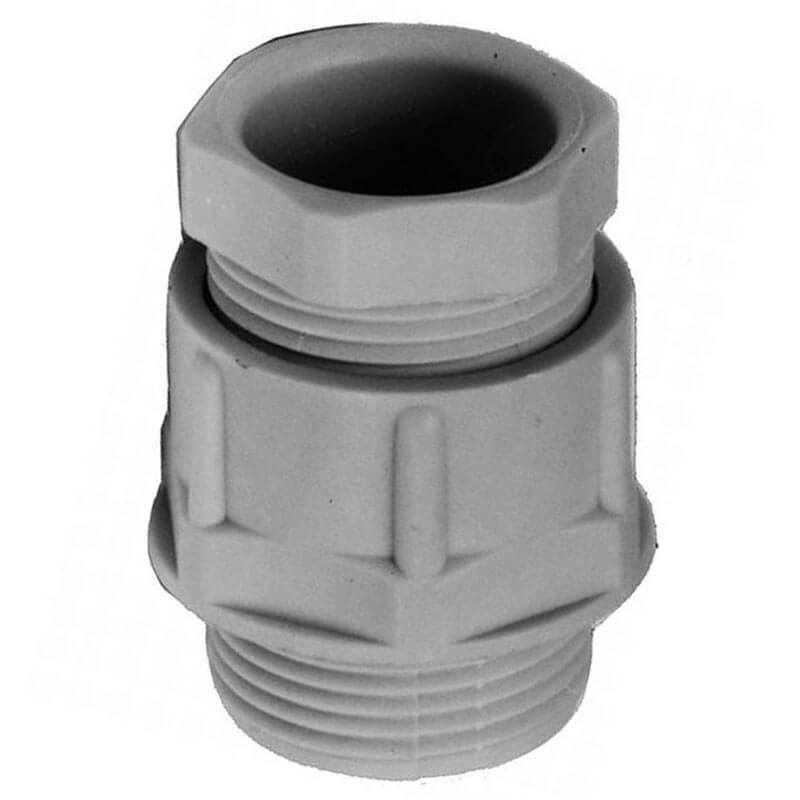

Forskruning PG11 IP54 Standard

Forskruningen bruges til at føre et kabel ind i en kasse, en samledåse eller et kapsling på en tæt og aflastet måde. Den skrues ind i et hul med PG11-gevind, og kablet klemmes fast inde i forskruningen, så det både sidder fast mekanisk og bliver tætnet mod fugt og støv. Det er en løsning man ser meget ofte, når man skal trække kabler ind i tavler, motorer, kapslinger eller udendørs installationer, hvor der er brug for en solid og gennemprøvet gennemføring.

Forskruningen er beregnet til kabler med en diameter på Ø5 til 10 mm. Gevindlængden er 9 mm, hvilket afgør hvor dyb monteringen bliver i den plade eller kasse, den skrues ind i. Ligger dit kabel uden for dette spænd, skal der vælges en anden størrelse forskruning, da klemme- og tætningsfunktionen ellers ikke fungerer optimalt.

Forskruningen er fremstillet i grå glasfiberforstærket polyamid (PA6) med en indvendig pakning af nitrilgummi. Kombinationen giver god mekanisk styrke og modstandsdygtighed over for slid, samtidig med at pakningen sørger for tætningen omkring kablet. Temperaturmæssigt kan den klare et driftsområde fra -25 °C til +80 °C, og den tåler kortvarigt op til 120 °C, hvilket gør den velegnet både til installationer udendørs og i miljøer med varmepåvirkning i perioder. Farven er grå i RAL 7035, som er den gængse standardfarve for elinstallationsmateriel.

Der optræder to forskellige angivelser for tæthedsgraden. Selve produktnavnet henviser til IP54, mens de tekniske specifikationer for produktet angiver IP68 op til 5 bar. IP54 dækker beskyttelse mod støv og sprøjtvand fra alle retninger, mens IP68 er en markant højere klasse, der dækker vedvarende nedsænkning i vand under angivne tryk. Da der er uoverensstemmelse mellem de to angivelser, anbefales det at lade en autoriseret elinstallatør vurdere, om forskruningen er egnet til den konkrete opgave, særligt hvis installationen skal placeres i fugtige eller vandudsatte omgivelser.

Gevindstørrelsen på en forskruning hænger direkte sammen med, hvor tykt kablet er. Denne PG11-model passer til kabler mellem Ø5 og 10 mm. Er dit kabel tyndere eller tykkere end det, vil forskruningen enten ikke kunne klemme kablet ordentligt fast, eller også passer kablet slet ikke igennem gevindet. Mål altid kablets udvendige diameter, før du vælger gevindstørrelse, så du er sikker på, at klemning og tætning fungerer, som den skal.

IP54 er en beskyttelsesklasse, der typisk dækker installationer udsat for støv og sprøjtvand, mens IP68 er beregnet til situationer, hvor delen kan blive nedsænket i vand i en periode. Valget mellem de to niveauer afhænger helt af, hvor forskruningen skal placeres, om det er i et tørt teknikrum, et fugtigt udendørsmiljø eller et sted med direkte vandkontakt. Da denne forskruning har to forskellige angivelser i de tilgængelige data, bør den konkrete tæthedsgrad og egnethed til opgaven altid afklares med en autoriseret elinstallatør, inden den bruges i en sikkerhedskritisk eller vandudsat installation.
