Gennemføringstylle 9,5/13/17,5
Gennemføringstylle 9,5/13/17,5

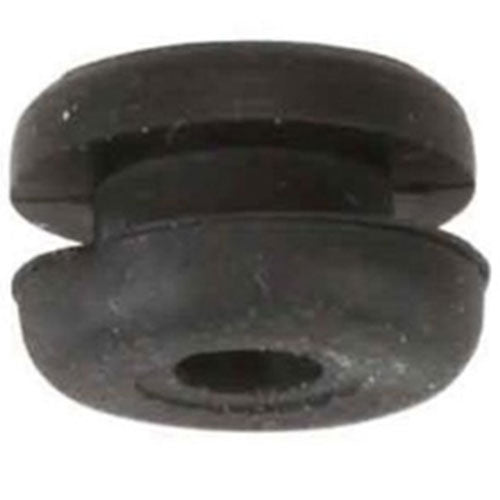

Gennemføringstylle i sort PVC, der beskytter kabler, når de skal føres gennem en plade eller et panel. Tyllen lukker af omkring monteringshullet og forhindrer, at skarpe kanter i pladen skærer i kabelisoleringen eller... Se mere
72 stk på lager - Forventet levering om 1 hverdag
Produktbeskrivelse
Produktbeskrivelse
Gennemføringstylle i sort PVC, der beskytter kabler, når de skal føres gennem en plade eller et panel. Tyllen lukker af omkring monteringshullet og forhindrer, at skarpe kanter i pladen skærer i kabelisoleringen eller trænger fugt og snavs ind i skabet.
Titlens mål 9,5/13/17,5 mm dækker de tre størrelser, tyllen er beregnet til, mens de tekniske data desuden opgiver et monteringshul på 9 mm, en udvendig diameter på 11 mm og en klemme-diameter på maks. 4 mm for det kabel, der føres igennem. Det gør den velegnet til mindre kabler i tavler, kapslinger og el-skabe, hvor pladetykkelsen ikke overstiger 1,5 mm.
Fordele ved gennemføringstyllen
- Materiale: Sort PVC, robust og let at montere i et forboret hul
- Klemme-diameter (maks.): 4 mm, så kablet holdes fast og aflastes i gennemføringen
- Pladetykkelse (maks.): 1,5 mm, tilpasset almindelige tavle- og skabsplader
- Temperaturområde: -30 til +60 °C, så den holder både i kolde og varme installationsmiljøer
- RoHS-godkendt: Ja, hvilket dokumenterer overholdelse af EU's regler for farlige stoffer
Til tavler, skabe og paneler med tynde kabelgennemføringer
Tyllen er ikke halogenfri, hvilket er værd at holde sig for øje, hvis installationen stiller krav om halogenfrit materiale. Til gengæld gør den lave vægt og den enkle montering i et forboret hul den til et praktisk valg, når et enkelt kabel skal føres pænt og beskyttet gennem en tavleside eller en kapslingsvæg.
Ofte stillede spørgsmål om Gennemføringstylle 9,5/13/17,5
Hvad bruges en gennemføringstylle som denne til?
Tyllen monteres i et hul i en plade eller et panel og fungerer som en beskyttende krave omkring kablet, der føres igennem. Den sorte PVC-tylle beskytter kablets isolering mod skarpe kanter i monteringshullet, og samtidig holder den kablet på plads. Den er praktisk, når du fører ledninger gennem kapslinger, skabe eller tavler, hvor der ellers ville være direkte kontakt mellem kabel og metal- eller pladekant.
Hvilken kabeltykkelse kan jeg bruge sammen med tyllen?
Tyllen har en klemme-diameter på maksimalt 4 mm, hvilket betyder, at kabler op til denne tykkelse kan føres igennem og holdes fast af tyllen. Er dit kabel tykkere end det, vil tyllen ikke slutte tæt om det, og du bør vælge en model med en større klemme-diameter i stedet.
Kan tyllen tåle at sidde udendørs eller i kolde omgivelser?
Tyllen er godkendt til et temperaturområde fra -30 til +60 °C, så den fungerer fint i både kulde og varme, for eksempel i uopvarmede rum, teknikskabe eller installationer, der udsættes for temperaturudsving. Vær opmærksom på, at tyllen ikke er halogenfri, hvilket kan have betydning, hvis installationen stiller specifikke krav til brandegenskaber.
Hvor stort et hul skal jeg bore, for at tyllen passer?
Monteringshullet skal være 9 mm i diameter. Tyllens egne udvendige mål er 11 mm i diameter og 5,5 mm i højden, så den er en anelse større end selve hullet. Det giver en tæt pasform, når tyllen presses på plads, og den holder sig fast i pladen. Husk også, at pladetykkelsen maksimalt må være 1,5 mm, for at tyllen kan monteres korrekt.
Titlen nævner tre mål, 9,5/13/17,5, men specifikationerne viser andre tal. Hvad er forskellen?
De tre tal dækker typisk over, at gennemføringstyllen findes i en serie med flere hulstørrelser, så den kan matche forskellige monteringsbehov. For denne konkrete variant er de tekniske data dog specifikke: monteringshul på 9 mm, klemme-diameter på maksimalt 4 mm og ydre mål på 11 x 5,5 mm (Ø x H). Er du i tvivl om, hvilken variant der passer til dit hul, er det en god idé at måle hullet i din plade og sammenholde det med disse konkrete tal, frem for kun at kigge på titlens tre værdier.
Hvilket materiale er tyllen lavet af, og er den RoHS-godkendt?
Tyllen er fremstillet i sort PVC, som er robust og velegnet til at beskytte kabler mod skarpe kanter i monteringshullet. Den er RoHS-godkendt, hvilket betyder, at den lever op til EU's krav om begrænsning af bestemte farlige stoffer i elektrisk og elektronisk materiel.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
Er du i tvivl om den passer til dit behov?
Ring på 88 33 03 01 eller
send os en besked – vi står klar til at hjælpe.
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
