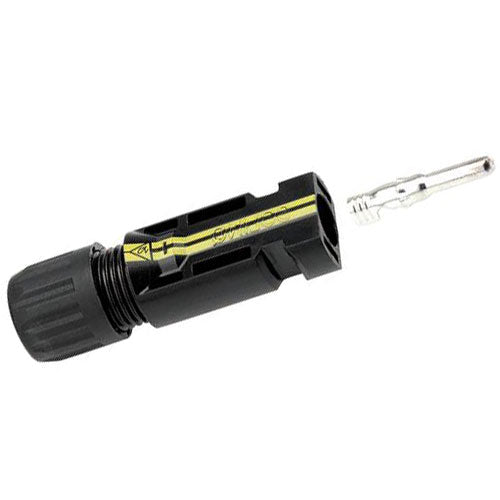

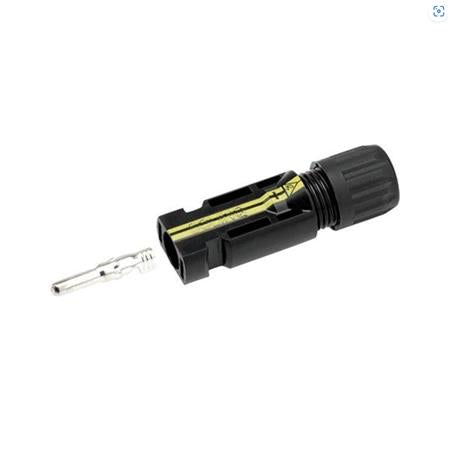

MC4 Solcelle Stik - Han (-)
MC4 Solcelle Stik - Han (-)
MC4 solcelle han-stik er en industristandard-konnektor til solcelleanlæg, bygget til at klare både høj spænding og udendørs vejrlig. Stikket er dimensioneret til 1000 V og en belastningsstrøm på 30 A ved 4 mm² eller 6... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
MC4 solcelle han-stik er en industristandard-konnektor til solcelleanlæg, bygget til at klare både høj spænding og udendørs vejrlig. Stikket er dimensioneret til 1000 V og en belastningsstrøm på 30 A ved 4 mm² eller 6 mm² kabeltværsnit, og med beskyttelsesklasse IP67 tåler det regn, støv og fugt uden problemer.
Det bruges til at samle solpaneler og strengkabler, hvor en sikker og lavimpedans forbindelse er afgørende for anlæggets effektivitet. Han-stikket parres altid med det tilhørende hun-stik og monteres typisk på kabler i krympeområdet 2,5 til 6 mm², hvilket gør det velegnet både til nye installationer og reparation af eksisterende solcelleanlæg.
Fordele ved MC4 han-stik
- Høj spændingstolerance: Godkendt til 1000 V, så det passer til de fleste solcellestrenge
- Kraftig belastningsevne: 30 A ved 4 mm² eller 6 mm² kabel giver luft i strømkapaciteten
- Lav kontaktmodstand: Kun 5 mΩ i konnektionssystemet, hvilket betyder minimalt effekttab i samlingen
- Solidt kontaktmateriale: Kobber, forsølvet (EpAg5), for god ledningsevne og modstandsdygtighed over tid
- Fleksibelt kabelmatch: Krympeområde på 2,5 til 6 mm² dækker de mest almindelige solcellekabler
Bygget til udendørs drift på taget
Med isolering i PC/PA og et temperaturområde fra -40 °C til +85 °C er stikket lavet til at sidde ude i alt slags vejr, fra frostvintre til stegende varme sommerdage på tagfladen. Sikkerhedsklasse II og TÜV-certificering understøtter brugen i faste solcelleinstallationer, hvor stikket forbliver monteret gennem hele anlæggets levetid. Stikforbindelsens diameter på 4 mm følger MC4-standarden, så det matcher det tilhørende hun-stik og øvrigt MC4-kompatibelt tilbehør.
Ofte stillede spørgsmål om MC4 Solcelle Stik - Han (-)
Hvad bruges MC4 solcellestikket til?
Stikket er en han-udgave (-) af MC4-standarden, som er den mest udbredte stikforbindelse til solcelleanlæg. Det bruges til at koble solcellekabler sammen eller til at forbinde kablet direkte til et solcellepanel, så strømmen kan ledes videre i systemet uden svage led. Med et spændingsområde på op til 1000V og en belastningsstrøm på 30A ved både 4 mm² og 6 mm² kabeltværsnit er det dimensioneret til de strømstyrker og spændinger, man typisk finder i private og mindre erhvervsmæssige solcelleanlæg.
Kan stikket sidde udenfor og tåle dansk vejr året rundt?
Ja, stikket er lavet til udendørs montering på tage og facader, hvor det er udsat for regn, sol og temperaturudsving. Det har beskyttelsesklasse IP67, hvilket betyder god beskyttelse mod støv og vand, og det kan arbejde i et temperaturområde fra -40 °C til +85 °C. Kabinettet er lavet af PC/PA-isoleringsmateriale, som er valgt netop for at kunne modstå UV-lys, fugt og de temperatursvingninger, der følger med en udendørs montering på et solcelleanlæg.
Hvilket kabeltværsnit skal jeg bruge sammen med stikket, og hvordan monteres det?
Stikket krympes fast på kablet og har et krympeområde på 2,5, 4 og 6 mm², så det passer til de kabeldimensioner, der oftest bruges i solcelleinstallationer. Kontakten inde i stikket er lavet af forsølvet kobber, hvilket giver en kontaktmodstand på kun 5 mΩ og dermed et minimalt effekttab i selve forbindelsen. Selve stikforbindelsens diameter er 4 mm. Til krympning skal der bruges en pressetang beregnet til MC4-stik, så kontakten bliver presset korrekt fast på lederen.
Er stikket sikkert og godkendt til brug i et solcelleanlæg?
Stikket er TÜV-certificeret og hører til sikkerhedsklasse II, hvilket er relevante forhold at kende, når man vælger komponenter til et anlæg, der ofte sidder svært tilgængeligt og skal holde i mange år. Da tilslutning og dimensionering af solcelleanlæg er sikkerhedskritisk, bør den endelige vurdering af, om stikket passer til det konkrete anlæg og den øvrige kabelføring, foretages af en autoriseret elinstallatør.
Hvad er forskellen på han (-) og hun (+) stikket?
MC4-systemet bygger på et par af stik, hvor han-stikket (-) og hun-stikket (+) hver især sidder på deres egen ledning og skal forbindes for at danne en komplet, korrekt polariseret forbindelse. Han-stikket, som dette produkt er, har den udragende pin, mens hun-stikket har den modsatte kontakt, der tager imod pinnen. Når man skal terminere kabler til et solcelleanlæg, er det derfor vigtigt at bruge det stik, hvis polaritet passer til den ledning, man arbejder på, så plus og minus ikke forveksles i den samlede installation.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
Er du i tvivl om den passer til dit behov?
Ring på 88 33 03 01 eller
send os en besked – vi står klar til at hjælpe.
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
