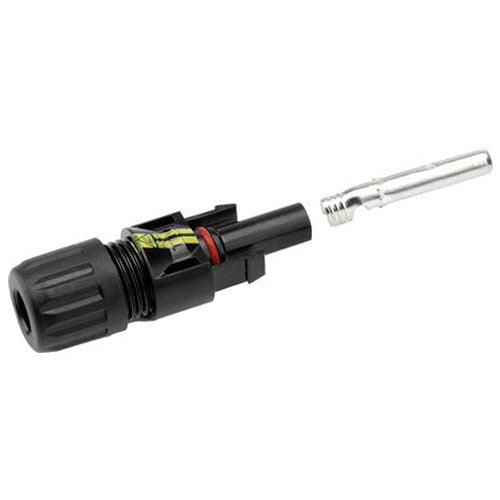

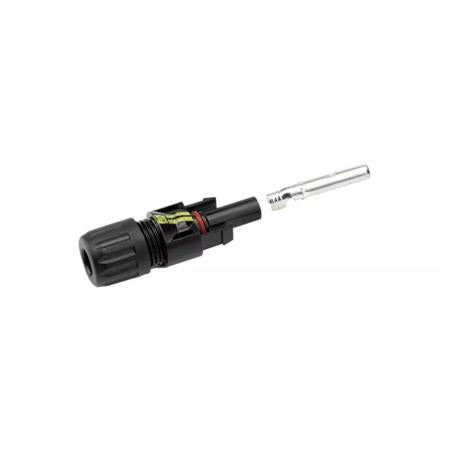

MC4 Solcelle Stik - Hun (+)
MC4 Solcelle Stik - Hun (+)
MC4 Solcelle Stik Hun (+) fra Cimco er hun-delen af den udbredte MC4-standard til solcelleanlæg, bygget til at skabe en sikker og stabil forbindelse mellem paneler, strenge og inverter. Stikket er godkendt til et spæn... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
MC4 Solcelle Stik Hun (+) fra Cimco er hun-delen af den udbredte MC4-standard til solcelleanlæg, bygget til at skabe en sikker og stabil forbindelse mellem paneler, strenge og inverter. Stikket er godkendt til et spændingsområde på 1000 V og en belastningsstrøm på 30 A ved 4 mm² eller 6 mm² kabel, så det matcher de fleste solcelleinstallationer på boliger og mindre erhvervsanlæg.
Med kapsling i IP67 tåler stikket både regn, fugt og støv, hvilket gør det oplagt til udendørs montage på tage og facader, hvor kabelsamlinger sidder eksponeret år ud og år ind. Kontaktmodstanden på 5 mΩ holder spændingstabet i forbindelsen nede, så du bevarer effekten fra panel til inverter.
Fordele ved MC4 Solcelle Stik Hun (+)
- Høj strømkapacitet: 30 A ved 4 mm² eller 6 mm² kabel giver mulighed for at dimensionere efter kabellængde og strengstørrelse
- Vejrbestandig: IP67-klassen beskytter mod støv og vand ved udendørs montage
- Bredt temperaturområde: Fungerer fra -40 °C til +85 °C, så det holder til både frost og direkte sol på tagfladen
- Lav kontaktmodstand: 5 mΩ sikrer et stabilt elektrisk stik med minimalt effekttab
- Forsølvede kobberkontakter (EpAg5~8): Giver god ledningsevne og bedre korrosionsbestandighed over tid
- Fleksibel krympning: Krympeområde på 2,5 til 6 mm² gør stikket kompatibelt med flere kabeltværsnit
Bygget til direkte sol og udendørs drift
Huset i PC/PA-isoleringsmateriale og sikkerhedsklasse II giver ekstra isolation ved montage uden jordforbindelse, som er typisk for solcellestik i denne kategori. Stikket er TÜV-certificeret og kompatibelt med markedets MC4-standard, så det kan bruges direkte i eksisterende solcelleinstallationer, hvor du skal forlænge en streng, reparere en beskadiget samling eller tilpasse kabelføringen mellem paneler og inverter.
Ofte stillede spørgsmål om MC4 Solcelle Stik - Hun (+)
Hvad bruges MC4 hun-stikket (+) til?
Stikket bruges til at skabe en sikker elektrisk forbindelse mellem solcellepaneler eller mellem panel og solcellekabel. Som hun-stik (+) er det den ene halvdel af en MC4-forbindelse, og det parres med det tilhørende han-stik for at slutte kredsen. Det følger markedsstandarden MC4, så det kan bruges sammen med andet MC4-udstyr i dit solcelleanlæg.
Hvilke kabeltværsnit kan jeg montere i stikket?
Stikket er dimensioneret til en belastningsstrøm på 30A ved kabeltværsnit på 4 mm² eller 6 mm², og krympeområdet spænder fra 2,5 til 6 mm². Det gør stikket velegnet til de typiske solcellekabler, der bruges i mindre og mellemstore anlæg. Diameteren på selve stikforbindelsen er 4 mm.
Kan stikket klare udendørs brug og danske vejrforhold?
Ja, stikket har beskyttelsesklasse IP67, hvilket betyder, at det er tæt mod støv og vand. Kombineret med et driftstemperaturområde fra -40 °C til +85 °C er det bygget til at sidde ude i alt slags vejr, hvad enten det er frostgrader om vinteren eller varme sommerdage på taget. Isoleringen er i PC/PA, og kontakterne er i forsølvet kobber (EpAg5~8), hvilket bidrager til en stabil forbindelse med lav kontaktmodstand på 5 mΩ over tid.
Er stikket certificeret, og hvilken sikkerhedsklasse har det?
Stikket har TÜV-certificering og er placeret i sikkerhedsklasse II. Det er dimensioneret til et spændingsområde på op til 1000V, hvilket matcher de spændinger, man typisk finder i solcellestrenge. Ved tvivl om, hvordan stikket skal indgå i det samlede anlæg, bør en autoriseret elinstallatør altid vurdere den korrekte løsning.
Hvad er forskellen på hun-stikket (+) og det tilhørende han-stik (-)?
Hun-stikket (+) og han-stikket (-) er de to modparter i en MC4-forbindelse, og de skal altid bruges sammen for at lave en fungerende og korrekt polariseret kredsforbindelse i solcelleanlægget. Hun-stikket har hus-delen af forbindelsen, mens han-stikket har den modsatte del, der klikker ind i hunstikket. Du skal altid montere det rigtige stik i forhold til polariteten i dit anlæg, og en autoriseret elinstallatør bør stå for den endelige samling og kontrol af forbindelserne.
Hvilket krympeområde skal jeg vælge, 2,5, 4 eller 6 mm²?
Krympeområdet på 2,5 til 6 mm² angiver, hvilke kabeltværsnit stikket kan krympes fast til. Hvilket tværsnit der er det rette for dit konkrete kabel og anlæg, afhænger af kabellængde, strømstyrke og systemdesign, og det bør derfor vurderes af en autoriseret elinstallatør, så forbindelsen bliver korrekt dimensioneret og sikker.
