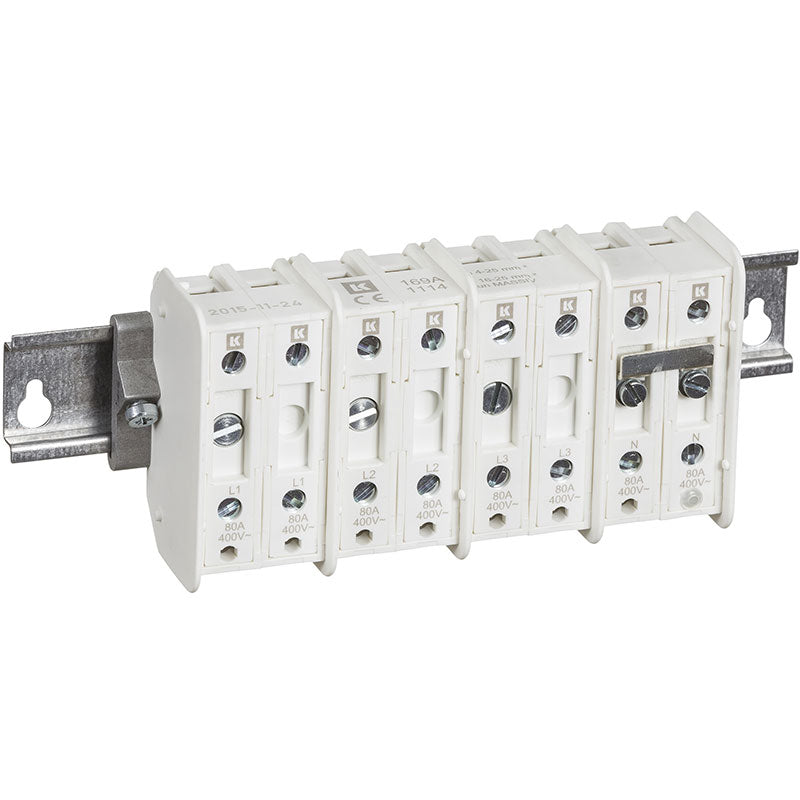

Målersk. Målerklem. Ræk. 63A 3FOJ
Målersk. Målerklem. Ræk. 63A 3FOJ
Målerklemrækken er beregnet til IM-I og UM-I målerskabe og monteres direkte på monteringspladen i tavlen, hvor den bruges til at tilslutte en transformermåler. Den er mærket til 80 A og 400 V AC, og passer både til de... Se mere
0 stk på lager
114 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Målerklemrækken er beregnet til IM-I og UM-I målerskabe og monteres direkte på monteringspladen i tavlen, hvor den bruges til at tilslutte en transformermåler. Den er mærket til 80 A og 400 V AC, og passer både til den nuværende type (63 A, som titlen henviser til) og den ældre type målerskab, så du slipper for at skulle skifte selve tavlen ved en opgradering.
Klemmerne tager både kobber- og aluminiumsledere, hvilket gør klemrækken velegnet, uanset om installationen er lavet med Cu eller Al. Den henvender sig primært til elektrikere og installatører, der arbejder med målertavler til bolig og erhverv, men er også relevant at kende til, hvis du som ejer skal have udskiftet eller opgraderet en ældre målerinstallation.
Fordele ved denne målerklemrække
- Bred lederkapacitet: Klemmer til Cu 4-25 mm² eller Al 16-25 mm² (kun massiv leder), så den passer til de fleste dimensioner i en boliginstallation
- Sløjfemulighed: Kan sløjfes med Cu 1x16 mm² + 1x10 mm², dog er sløjfning med Al-ledere ikke tilladt
- Høj mærkestrøm: Dimensioneret til 80 A og 400 V AC, hvilket giver god margin i forhold til den 63 A-installation, den typisk anvendes til
- Fleksibel montage: Kan monteres både fritstående og planforsænket i målertavlen
- Bred temperaturtolerance: Fungerer i omgivelser fra -10 °C til +35 °C
Korrekt håndtering ved montering
Når klemrækken monteres med ledninger tilsluttet, skal alle tre ind- og udkoblingsskruer drejes helt til venstre, så forbindelsen udkobles korrekt inden arbejdet påbegyndes. Ved selve monteringen skabes ledningsforbindelsen mellem målerklemmekassen og klemrækken, og der skal anvendes en kortslutter i processen. Bemærk, at aluminiumsledere ikke må sløjfes, kun kobberledere kan sløjfes efter de angivne dimensioner.
Ofte stillede spørgsmål om Målersk. Målerklem. Ræk. 63A 3FOJ
Hvad bruges målerklemmerækken til?
Målerklemmerækken monteres direkte på monteringspladen inde i målertavlen og bruges til at tilslutte en transformermåler, som også sidder på pladen. Klemmerækken skaber ledningsforbindelsen mellem selve målerklemmekassen og monteringspladen, og ved montering anvendes en kortslutter. Den er beregnet til IM-l og UM-l målerskabe og passer både til den nuværende type (63A) og den ældre type.
Hvilke ledere kan jeg tilslutte, og hvor mange millimeter skal de være?
Klemmerækken tager kobberledere (Cu) på 4 til 25 mm² samt aluminiumsledere (Al) på 16 til 25 mm², men kun massive ledere ved aluminium. Der er desuden en sløjfemulighed med Cu 1x16 mm² plus 1x10 mm², mens sløjfning med aluminiumsledere ikke er tilladt.
Hvor og under hvilke forhold kan produktet bruges?
Klemmerækken er beregnet til en mærkespænding på 400 V AC og tåler en omgivelsestemperatur fra -10 °C til +35 °C, hvilket dækker de fleste el- og målerskabe placeret indendørs eller i tekniske rum. Den er produceret efter standarden FR2011, hvilket er relevant, hvis din elinstallatør eller forsyningsselskab skal godkende opsætningen i målertavlen.
Hvorfor står der 63A i produktnavnet, når mærkestrømmen andre steder opgives til 80A?
Det skyldes, at "63A" i produktnavnet henviser til typebetegnelsen for målerskabet, altså den nuværende type IM-l/UM-l, som klemmerækken passer til, mens selve klemmerækkens tekniske mærkestrøm i specifikationerne er opgivet til 80 A. Klemmerækken passer altså til både den nuværende (63A-betegnede) og den ældre type målerskab. Da det er tavlemateriel med direkte betydning for sikkerheden i din installation, bør det altid være en autoriseret elinstallatør eller dit forsyningsselskab, der vurderer om komponenten passer til din konkrete målertavle.
Skal jeg vælge kobber- eller aluminiumsledere til tilslutningen?
Begge dele er muligt på denne klemmerække, men de har forskellige betingelser. Kobberledere (Cu) kan bruges i et bredere spænd fra 4 til 25 mm² og kan også sløjfes (1x16 mm² + 1x10 mm²). Aluminiumsledere (Al) er begrænset til 16 til 25 mm² og skal være massive, og de må ikke sløjfes. Hvilken type der er relevant for dig, afhænger typisk af, hvad der allerede er ført frem til målertavlen, og det bør en elinstallatør tage stilling til ud fra den konkrete installation.
Hvad er forskellen på fritstående og planforsænket montage?
Klemmerækken kan monteres både fritstående og planforsænket. Fritstående montage bruges typisk, hvor målertavlen har plads til, at komponenterne sidder synligt fremme på monteringspladen, mens planforsænket montage er relevant, hvis tavlen er indrettet, så materiellet skal sidde forsænket i forhold til frontpladen. Den rette montageform afhænger af, hvordan din konkrete målertavle er opbygget.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
