4-leder måleskabs sløjfeklemmerække. maks 4-25 mm²
4-leder måleskabs sløjfeklemmerække. maks 4-25 mm²

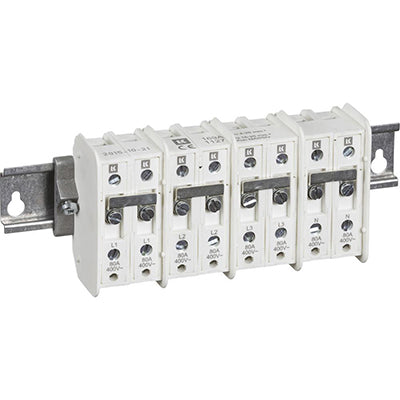

En 4-leder sløjfeklemmerække til måleskabet, bygget til at fordele strømmen videre fra hovedtilslutningen til flere afgange på samme fase. Klemrækken tager kobberledere op til 25 mm² og aluminiumsledere op til 25 mm² ... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
En 4-leder sløjfeklemmerække til måleskabet, bygget til at fordele strømmen videre fra hovedtilslutningen til flere afgange på samme fase. Klemrækken tager kobberledere op til 25 mm² og aluminiumsledere op til 25 mm² (massiv rund), og med 4 klemmer pr. fase kan du sløjfe strømmen videre til flere målere eller afgange uden at splejse eller bruge ekstra fordelingsklemmer.
Den bruges typisk i etageejendomme eller andre installationer med flere målere på samme forsyning, hvor strømmen skal fordeles rent og sikkert i skabet. Konstruktionen er lavet til planforsænket montage, så den passer direkte ind i LK's målertavler af denne type.
Fordele ved sløjfeklemmerækken
- Fleksibel tilslutning: Cu-ledere op til 25 mm² og Al-ledere op til 25 mm² (massiv rund) giver mulighed for både kobber- og aluminiumsinstallationer
- 4 klemmer pr. fase: Gør det muligt at sløjfe strømmen videre til flere afgange fra samme fase uden ekstra samlinger
- Høj mærkestrøm: Maks. 63 A giver kapacitet til de fleste bolig- og målerinstallationer
- Mærkespænding 400 V a.c.: Dækker standard trefaset forsyning i danske installationer
- Driftsklar i et bredt temperaturområde: Fra -10 °C til +35 °C, så den fungerer stabilt både i opvarmede og uopvarmede skabsrum
Passer direkte ind i planforsænkede målertavler
Klemrækken er udviklet til planforsænket montage og passer dermed ind i LK's målertavler af denne type, hvor den erstatter eller supplerer eksisterende sløjfeklemmer. Da den håndterer både kobber- og aluminiumsledere, er den et praktisk valg, uanset om den eksisterende installation er lavet med det ene eller det andet ledermateriale.
Ofte stillede spørgsmål om 4-leder måleskabs sløjfeklemmerække. maks 4-25 mm²
Hvad bruges en 4-leder sløjfeklemmerække til?
Klemmerækken bruges til at sløjfe strøm videre mellem ledere inde i måleskabet, typisk hvor flere kredse eller installationer skal forsynes fra samme tilslutningspunkt. Den er bygget som en 4-leder tilslutningsklemme med 4 klemmer pr. fase, så du kan samle flere ledere på hver fase i én solid forbindelse. Det gør den velegnet til måletavler, hvor der skal skabes overskuelige og driftssikre forbindelser mellem indgående forsyning og de bagvedliggende installationer.
Hvilke ledertyper og tværsnit kan klemmerækken bruges til?
Klemmerne er beregnet til både kobber- og aluminiumsledere. Til kobber (Cu) kan du bruge ledere fra 4 til 25 mm², hvilket matcher betegnelsen. Skal der tilsluttes aluminium (Al), er tværsnittet 16 til 25 mm², og her skal lederen være massiv og rund, altså ikke flertrådet. Det er en vigtig detalje at have styr på, når du vælger kabeltype til opgaven, da klemmen ikke er dimensioneret til andre lederformer på Al-siden.
Hvor kan klemmerækken monteres, og hvilke omgivelser tåler den?
Den er beregnet til planforsænket montage, altså hvor klemmen sidder plant i forhold til underlaget, hvilket passer godt til opbygningen i et måleskab. Klemmerækken tåler en omgivelsestemperatur fra -10 °C til +35 °C, hvilket dækker de fleste standardplaceringer i danske måletavler og teknikrum. Er skabet placeret et sted med markant højere eller lavere temperatur, bør en autoriseret elinstallatør vurdere, om placeringen er forsvarlig.
Hvad er mærkespænding og mærkestrøm på klemmerækken?
Klemmerækken er angivet til en mærkespænding på 400 V a.c. og en mærkestrøm på maksimalt 63 A. Det er de rammer, klemmen er konstrueret og godkendt til at arbejde inden for, og de bør altid holdes for øje ved projektering af måletavlen. Den præcise dimensionering af kredsen, herunder valg af sikring og kabeltværsnit, bør altid fastlægges af en autoriseret elinstallatør ud fra den konkrete installation.
Skal jeg vælge kobber- eller aluminiumsleder til klemmerækken?
Valget afhænger af, hvilken lederkonstruktion du har i installationen. Med kobberleder har du et bredere tværsnitsområde at arbejde med, fra 4 til 25 mm², hvilket giver mere fleksibilitet ved mindre og mellemstore kredse. Med aluminiumsleder er tværsnittet begrænset til 16 til 25 mm², og lederen skal være massiv og rund. Er du i tvivl om, hvilken løsning der passer til din konkrete installation, er det en god idé at få en autoriseret elinstallatør til at vurdere det, da forkert lederkonstruktion i klemmen kan gå ud over kontaktens holdbarhed.
Hvad er forskellen på klemmens Cu- og Al-tværsnit i praksis?
Forskellen ligger primært i det tilladte spænd af tværsnit og krav til lederens opbygning. Kobberledere kan spænde fra 4 til 25 mm², hvilket giver plads til både lidt tyndere og de tykkeste ledere i sortimentet. Aluminiumsledere skal derimod ligge mellem 16 og 25 mm² og skal være massive og runde, da aluminium opfører sig anderledes end kobber i en klemmeforbindelse og derfor stiller andre krav til lederens form for at sikre et stabilt kontakttryk over tid.
