Gruppetavle UG - 6 lysegrå

UG-6 tavlen har 6 rækker, og hver række har plads til 12 moduler. Det giver dig god fleksibilitet i, hvordan du sammensætter installationen, for eksempel med 3 stk. 3-polede automatsikringer eller 6 stk. 1-polede automatsikringer pr. række. Med 6 rækker samlet set får du dermed rigelig plads til en almindelig boliginstallation med flere grupper, og du kan tilpasse fordelingen efter, hvilke sikringer og komponenter din installation kræver. Det endelige valg af komponenter og deres placering bør altid vurderes af en autoriseret elinstallatør.

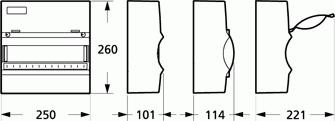

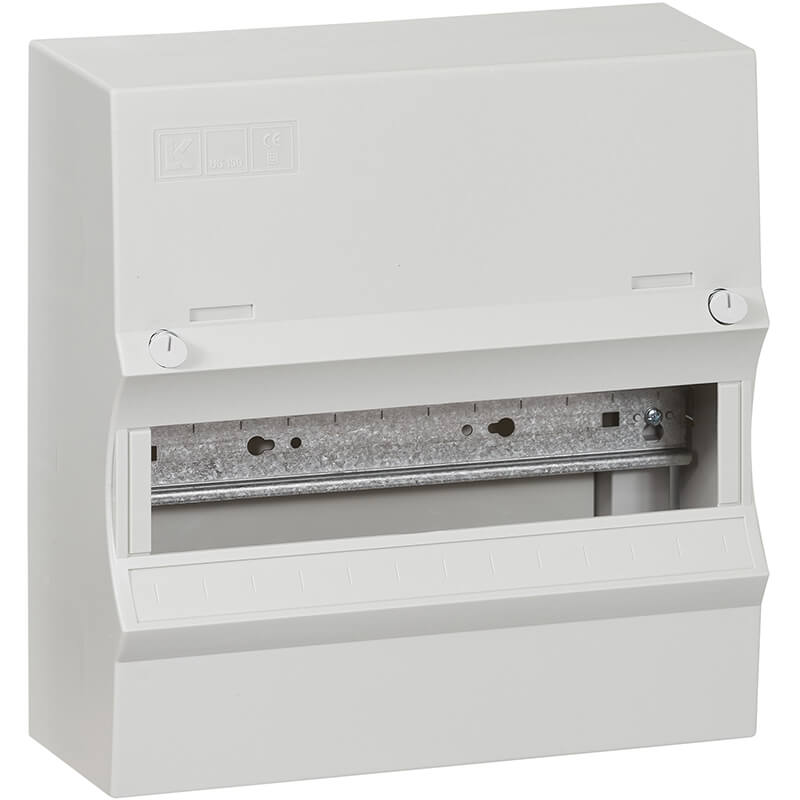

Tavlen måler 250 x 260 x 114 mm (B x H x D), så du har et konkret mål at planlægge pladsen efter, inden du monterer den. Den er opbygget af bagplade, grundstel og dækkappe, hvilket giver en solid og overskuelig konstruktion at arbejde med, både når du monterer komponenter, og når du senere skal have adgang til at servicere installationen.

Tavlen er beregnet til udvendig montage på væg og er totalisoleret og udført i selvslukkelig plast i henhold til EN 60439-3. Det gør den velegnet som gruppetavle, hvor der monteres uden på en væg fremfor indbygget i en niche. Er du i tvivl om, hvilken placering der passer bedst til dit konkrete projekt, er det en god idé at få det bekræftet af en autoriseret elinstallatør.

Ja, tavlen kan sammenbygges både lodret og vandret. Det betyder, at du kan starte med én UG-6 tavle og senere udvide installationen ved at koble flere tavler sammen, hvis behovet for plads til flere grupper eller komponenter vokser. Komponentåbningerne er 216 mm og kan udvides med 2x9 mm, hvilket giver ekstra fleksibilitet ved tilbygning.

Tavlen leveres med en afgreningsklemme for beskyttelsesleder, der kan tage 4 x Cu 16 mm² og 9 x Cu 6 mm². Har du brug for mere kapacitet, kan der monteres yderligere 1 afgreningsklemme på grundpladen. Afstanden mellem DIN-skinnerne er 150 mm, og fra bagpladen til undersiden af DIN-skinnen er der 23,5 mm, hvilket er nyttigt at kende, når du planlægger placeringen af komponenter i tavlen.

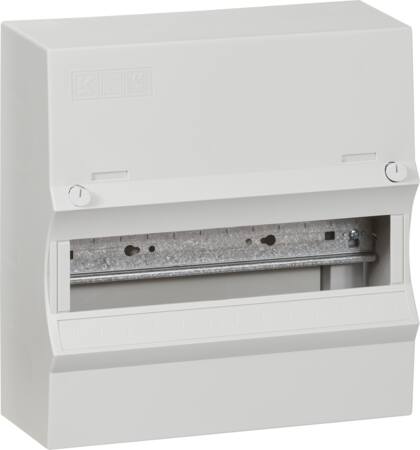

Denne UG-6 tavle fås i farven lysegrå, mens der også findes en hvid udgave i samme serie. Forskellen ligger alene i farven på kabinettet, mens opbygningen med bagplade, grundstel og dækkappe samt de øvrige mål og funktioner er de samme. Valget mellem lysegrå og hvid handler derfor typisk om, hvad der passer bedst visuelt til det rum eller den installation, tavlen skal indgå i, for eksempel om den skal falde ind i et teknikrum eller stå mere synligt.
