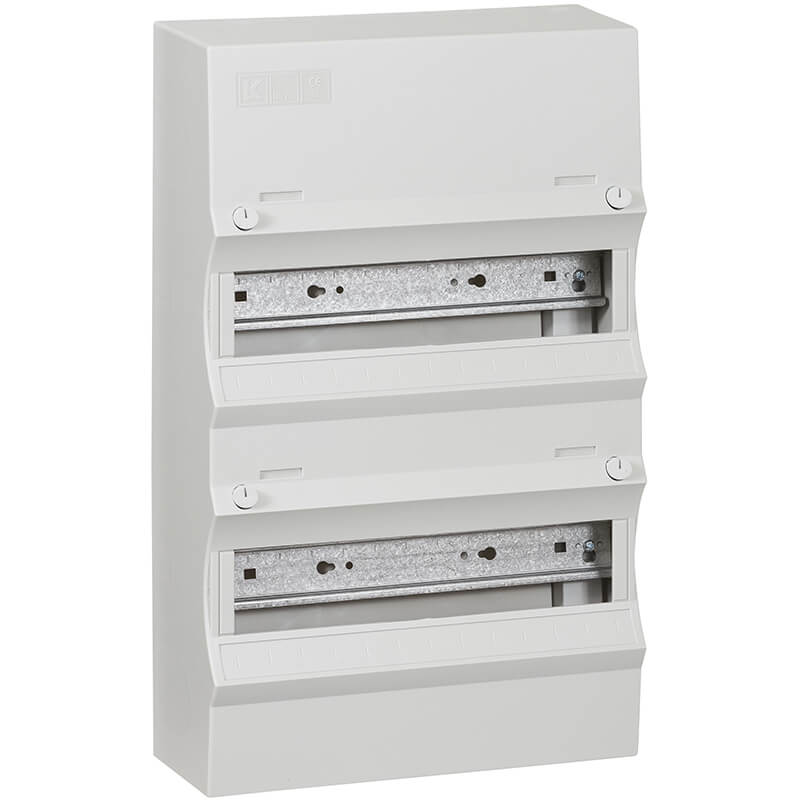

Gruppetavle UG - 12 lysegrå

Tavlen er lavet til udvendig montage på væg og fungerer som samlingssted for de sikringer, HPFI-relæer og andet DIN-skinnemonteret materiel, en bolig eller mindre erhvervsinstallation har brug for. Den er totalisoleret og udført i selvslukkende plast i henhold til EN 60439-3, hvilket gør den velegnet som gruppetavle i for eksempel private boliger, hvor man samler el-installationens grupper ét sted. Selve monteringen og tilslutningen bør altid udføres eller vurderes af en autoriseret elinstallatør, da det er en central del af boligens el-sikkerhed.

UG-12 har plads til i alt 24 moduler fordelt på 2 rækker, hvilket er den kapacitet, mange danske husstande har brug for til deres gruppeafbrydere og relæer. Modulstørrelsen er 17,5 mm, og afstanden mellem DIN-skinnerne er 150 mm, så der er god plads til at arbejde med komponenterne, når de skal monteres og tilsluttes.

Tavlen leveres ikke færdigmonteret. Den er opbygget af bagplade, grundstel og dækkappe, som samles ved installationen. Bagpladen har udslagsblanketter på Ø40 mm mellem DIN-skinnerne samt i top og bund, så kabler nemt kan føres ind, og komponentåbningerne på 216 mm kan desuden udvides med 2 x 9 mm, hvis der skal være plads til bredere komponenter. Med i leveringen følger en afgreningsklemme til beskyttelsesleder, dimensioneret til 4 x Cu 16 mm² og 16 x Cu 6 mm², og der er mulighed for at montere endnu en klemme på grundpladen, hvis installationen kræver det.

Ja, tavlen er konstrueret, så den kan sammenbygges både lodret og vandret med andre tavler i samme serie. Det gør det muligt at udvide installationen senere, hvis boligen får flere grupper eller behov for ekstra relæer, uden at man skal skifte hele tavlen ud. Med en dybde på 10,1 cm og udvendige mål på 250 x 410 mm (B x H) fylder tavlen forholdsvis lidt på væggen, samtidig med at der er plads til udvidelse.

Tavlens eget effekttab ligger på maksimalt 30 W. Det er den varme, der udvikles i selve tavlekonstruktionen, og som er relevant at kende, når man skal vurdere ventilation og varmeafgivelse i det rum eller skab, tavlen monteres i, især hvis den placeres tæt sammen med andre komponenter.

UG-12 findes i både lysegrå og hvid, og de to udgaver er tekniske set identiske i opbygning, modulantal og mål, det er alene farven på dækkappen, der adskiller dem. Lysegrå er den klassiske og mest udbredte farve til gruppetavler og falder typisk godt ind i teknikrum, bryggers eller lignende. Vælger man den hvide udgave i stedet, er det oftest fordi tavlen skal sidde synligt et sted, hvor den skal matche hvide vægge eller øvrigt hvidt el-materiel. Funktionelt gør det altså ingen forskel, hvilken farve man vælger, det handler udelukkende om, hvad der passer bedst ind i omgivelserne.
