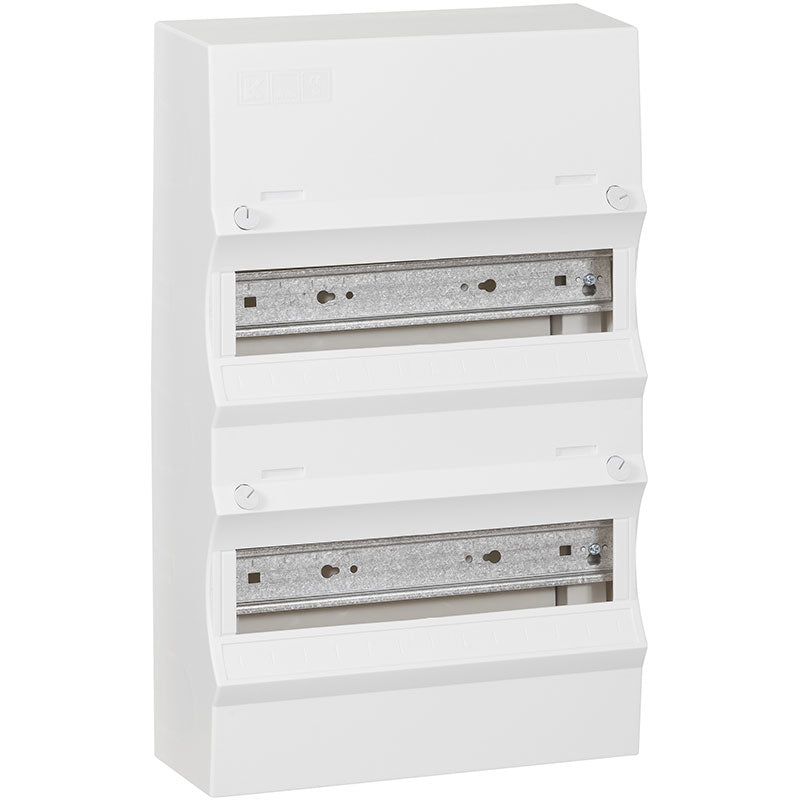

Gruppetavle UG - 12 hvid
Gruppetavle UG - 12 hvid
Gruppetavle UG-12 fra Lauritz Knudsen er en af de mest udbredte gruppetavler i danske installationer, og med 2 rækker og plads til 6 moduler pr. række får du i alt 12 moduler at fordele dine gruppeafbrydere, HPFI-relæ... Se mere
7 stk på lager - Forventet levering om 1 hverdag
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Gruppetavle UG-12 fra Lauritz Knudsen er en af de mest udbredte gruppetavler i danske installationer, og med 2 rækker og plads til 6 moduler pr. række får du i alt 12 moduler at fordele dine gruppeafbrydere, HPFI-relæer og øvrigt tavlemateriel på. Med mål på 410 x 250 x 101 mm (H x B x D) passer den til langt de fleste boliger, hvor der skal etableres eller opgraderes en gruppetavle.
Tavlen er beregnet til udvendig montering på væg og bruges typisk som hovedtavle i enfamiliehuse eller mindre erhvervsinstallationer, hvor gruppeafbrydere skal samles ét sted. Den totalisolerede opbygning i selvslukkelig plast, udført i henhold til EN 60439-3, gør den til et solidt valg både til nybyg og ved udskiftning af en ældre gruppetavle.
Fordele ved Gruppetavle UG-12
- Modulkapacitet: 2 rækker á 6 moduler giver plads til i alt 12 moduler, så du kan placere de fleste af hjemmets gruppeafbrydere og relæer samlet ét sted
- Kompakte mål: 410 x 250 x 101 mm gør den nem at indpasse på væggen, uden at den fylder unødigt
- Solid konstruktion: Totalisoleret og udført i selvslukkelig plast iht. EN 60439-3, hvilket giver et robust og sikkert hus om komponenterne
- Afgreningsklemme inkluderet: Medfølgende klemme til beskyttelsesleder håndterer 4 x Cu 16 mm² og 16 x Cu 6 mm², og der kan monteres endnu en klemme på grundpladen ved behov
- Lavt effekttab: Maks. 30 W, så tavlen selv trækker minimalt af den samlede installation
- Udvidelig: Kan sammenbygges lodret og vandret med andre UG150-gruppetavler og UM-målertavler, hvis installationen skal vokse
Fleksibel til fremtidig udvidelse
Gruppetavlen er bygget op af bagplade, grundstel og dækkappe, hvor dækkappen medfølger, mens klaplåg og afblændingsdæksler skal tilkøbes separat. Komponentåbningerne på 216 mm kan udvides med 2x9 mm, og bagpladen har udslagsblanketter på Ø40 mm mellem DIN-skinnerne samt i top og bund, så du nemt kan føre kabler ind. Afstanden mellem DIN-skinnerne er 150 mm, og der er 23,5 mm fra bagpladen til undersiden af skinnen, hvilket giver plads til de fleste standardkomponenter. De skrå flader under komponentåbningerne er beregnet til mærkning, og selvklæbende numre og symboler til at markere de enkelte gruppers formål følger med i pakken.
Ofte stillede spørgsmål om Gruppetavle UG - 12 hvid
Hvad bruges Gruppetavle UG150-12 til, og hvor skal den monteres?
Tavlen er en gruppetavle beregnet til udvendig montering på væg. Den er totalisoleret og fremstillet i selvslukkelig plast i henhold til EN 60439-3, hvilket gør den robust til placering udenfor et eksisterende tavleskab, for eksempel som fordelingstavle i en bolig eller et mindre erhvervslokale. Konstruktionen består af bagplade, grundstel og dækkappe, og bagpladen har udslagsblanketter på Ø40 mm mellem DIN-skinnerne samt i top og bund, så kabelføringen kan tilpasses installationen.
Hvor mange moduler er der plads til i tavlen?
Tavlen har 2 rækker med plads til 6 moduler á 36 mm på hver række, hvilket giver 12 moduler i alt, i tråd med "-12" i produktnavnet. Afstanden mellem DIN-skinnerne er 150 mm, og der er 23,5 mm fra bagpladen til undersiden af DIN-skinnen. Komponentåbningerne måler 216 mm og kan udvides med 2x9 mm, så der er lidt fleksibilitet, hvis komponenterne fylder mere end standard.
Følger der tilbehør med, og skal jeg selv købe noget ekstra?
Tavlen leveres med dækkappe, selvklæbende numre og symboler til mærkning af de enkelte grupper, samt en afgreningsklemme for beskyttelsesleder, som kan håndtere 4 x Cu 16 mm² eller 16 x Cu 6 mm². Der er desuden plads til at montere yderligere en afgreningsklemme på grundpladen, hvis installationen kræver det. Klaplåg og afblændingsdæksler til ubenyttede modulpladser følger ikke med og skal tilkøbes separat.
Kan tavlen sammenbygges med andre tavler, hvis jeg får brug for flere moduler senere?
Ja, tavlen er designet til at kunne sammenbygges både lodret og vandret med andre UG150-gruppetavler samt med UM-målertavler. Det gør det muligt at starte med en mindre tavle og udvide installationen senere, uden at skulle skifte hele opsætningen ud. De skrå flader under komponentåbningerne bruges til mærkning, så det er nemt at holde styr på, hvilke rum eller funktioner de enkelte grupper dækker, også når tavlen vokser.
Skal jeg vælge tavlen i hvid eller lysegrå?
Denne UG150-12 fås i hvid, mens der findes en tilsvarende udgave i lysegrå med et andet varenummer. Selve opbygningen, modulkapaciteten og målene er de samme, så valget handler primært om, hvad der passer bedst ind visuelt der, hvor tavlen skal monteres. Hvid er ofte foretrukket, hvor tavlen skal fremstå diskret på en lys væg, mens lysegrå kan være et godt valg, hvis den skal matche andet gråt installationsmateriel eller en teknikvæg.
