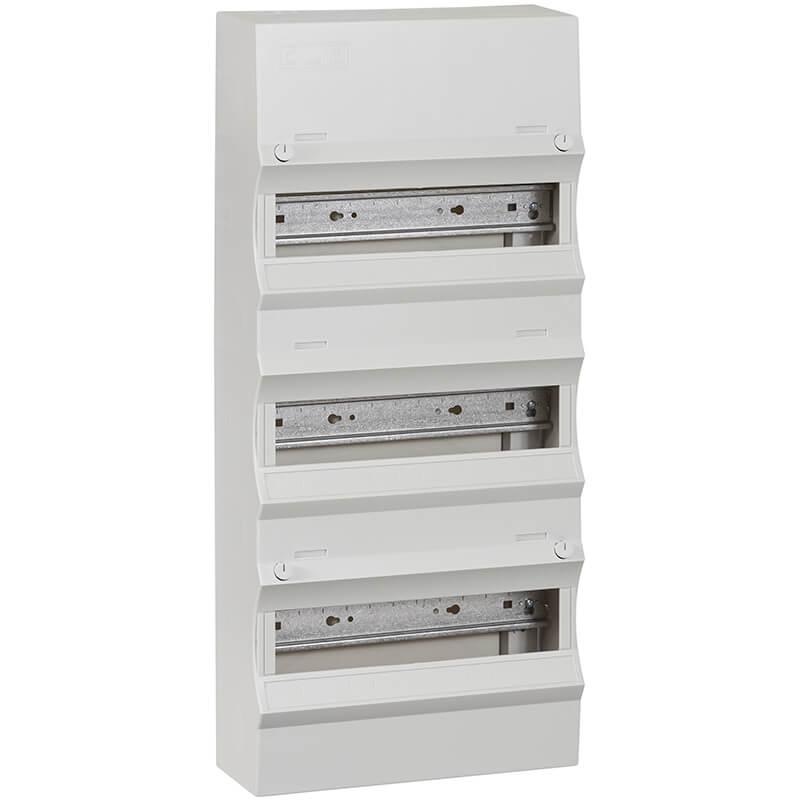

Gruppetavle UG -18 lysegrå

Tavlen er beregnet til udvendig montage på væg og er lavet i selvslukkende plast, der er totalisoleret i henhold til EN 60439-3. Det gør den velegnet til placering udenfor, fx på en husmur, hvor den skal tåle vejrlig og samtidig holde på strøm og komponenter på en sikker måde. Med mål på 250 x 560 mm (B x H) og en dybde på 10,1 cm fylder den ikke mere end at den passer fint ind, hvor der er brug for en solid gruppetavle med god kapacitet.

Tavlen har 3 rækker med i alt 36 modul, og hver komponentåbning måler 216 mm, som kan udvides med 2x9 mm, hvis du har brug for lidt ekstra bredde til en enkelt komponent. Afstanden mellem DIN-skinnerne er 150 mm, og fra bagpladen til undersiden af DIN-skinnen er der 23,5 mm. Det giver rigelig plads til at montere automatsikringer, HPFI-relæer og andet gruppetavlemateriel, uden at det bliver trængt. De skrå flader under komponentåbningerne kan bruges til at mærke komponenternes formål med de selvklæbende numre og symboler, der følger med.

Tavlen leveres med en afgreningsklemme for beskyttelsesleder, som er dimensioneret til 4 x Cu 16 mm² og 16 x Cu 6 mm². Har du brug for mere kapacitet, kan der monteres yderligere en afgreningsklemme direkte på grundpladen. Bagpladen har desuden udslagsblanketter på Ø40 mm mellem DIN-skinnerne samt i top og bund, så du nemt kan føre kabler ind, hvor det passer bedst til din installation. Tavlens effekttab er maks. 35 W. Selve tilslutningen bør altid udføres af en autoriseret elinstallatør, da det er sikkerhedskritisk arbejde.

Ja, tavlen er konstrueret, så den kan sammenbygges både lodret og vandret med andre tavler i samme serie. Det gør den fleksibel at bruge, hvis boligen eller installationen vokser, og du får brug for flere modulpladser end de 36, den enkelte tavle tilbyder. Opbygningen med bagplade, grundstel og dækkappe gør det muligt at udvide løsningen trinvist i stedet for at skulle udskifte hele tavlen.

UG-18 findes i både lysegrå og hvid, og de to udgaver har samme opbygning, mål og modulkapacitet med 3 rækker og 36 modul. Valget handler derfor primært om, hvad der passer bedst visuelt til det sted, tavlen skal monteres, for eksempel om den skal matche en lys facade eller en mere neutral, grå overflade. Den lysegrå udgave er ofte den, man ser i nyere byggeri, men funktionelt er der ingen forskel mellem farverne.

UG-18 er en gruppetavle beregnet til automatsikringer og andet gruppemateriel, mens en målertavle type UM er indrettet til selve el-måleren. Det praktiske ved UG-18 er, at den har samme mål som UM-tavlen, hvilket gør de to typer velegnede til vandret sammenbygning. På den måde kan du sætte måler og gruppetavle op side om side som en samlet, ensartet løsning på væggen, i stedet for at skulle vælge mellem to tavler med forskellige mål og udseende.
