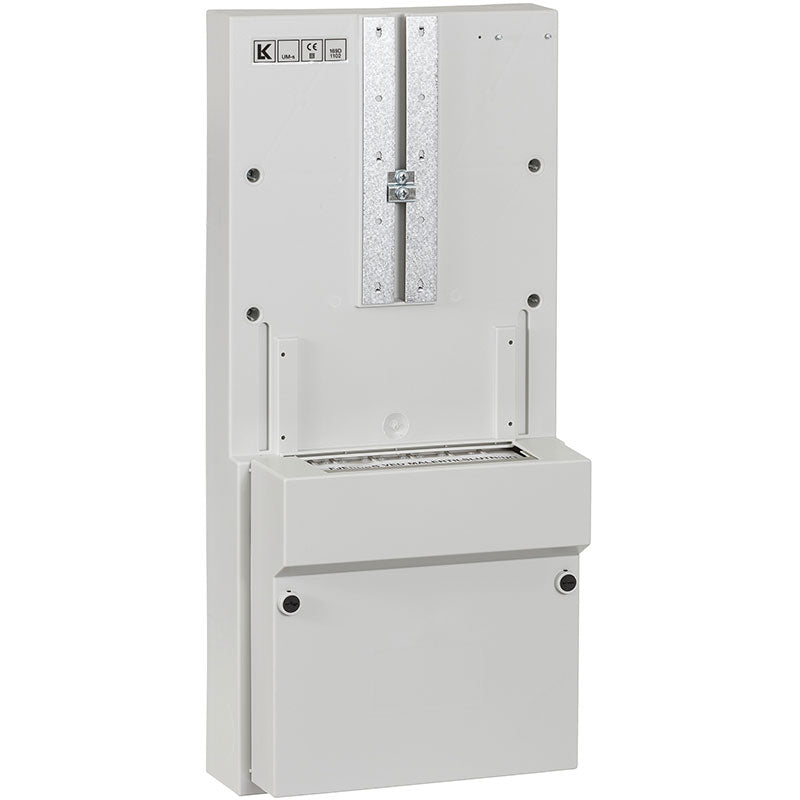

Udvendig måletavle UM-S lysegrå
Udvendig måletavle UM-S lysegrå
Udvendig måletavle UM-S i lysegrå er en målerramme fra Lauritz Knudsen, bygget til elmålere med stikbenstilslutning og til montage direkte på husets facade. Rammen er lavet i dobbeltisoleret, selvslukkeligt termoplast... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Udvendig måletavle UM-S i lysegrå er en målerramme fra Lauritz Knudsen, bygget til elmålere med stikbenstilslutning og til montage direkte på husets facade. Rammen er lavet i dobbeltisoleret, selvslukkeligt termoplast og har kapslingsklasse IP20, så den er tænkt til udendørs opsætning, hvor eltilslutningen skal samles overskueligt og sikkert.
Tavlen bruges typisk, når en ny elmåler skal sættes op udvendigt, eller når en eksisterende måleropstilling skal fornyes. Den kan sammenbygges både vandret og lodret med gruppetavle type UG, hvor UG18 passer i dimension med UM-serien, så du kan bygge videre på installationen efter behov.
Fordele ved UM-S måletavlen
- Klar til stikbenstilslutning: Rammen er dedikeret til elmålere med stikben, så du undgår at skulle tilpasse en anden løsning.
- Fleksibel sammenbygning: Kan monteres sammen med gruppetavle type UG både vandret og lodret, hvilket giver plads til udvidelse af installationen.
- Nem kabelføring: Bagpladen har udslagsblanketter på Ø 40 mm, og dækrammen har blankettilgang i top og bund til rør/kabel op til Ø 30 mm samt op til 40 mm i siderne.
- Sikker aflåsning: Dækkappen har plomberbare låseskruer, så uvedkommende ikke får adgang til målertilslutningen.
- Solid klemmekapacitet: Klemmer til Cu 4-25 mm² og Al 16-25 mm² (kun massiv rund) samt tilslutning på Cu 2x16 mm² eller 1x16 mm² + 2x10 mm², hvor Al ikke er tilladt til denne tilslutning.
- Dimensioneret til boligstrøm: Mærkespænding på 400 V og mærkestrøm på maks. 63 A dækker en almindelig boliginstallation.
Bygget til udendørs drift
Med en omgivelsestemperatur fra -10 til +35 °C er tavlen konstrueret til at klare danske vejrforhold hele året rundt uden problemer for de indvendige komponenter. Skal jordledningen sløjfes gennem tavlen, kan afgreningsklemme 169D1217 anvendes til formålet. Det robuste termoplast-hus og den lysegrå farve gør, at tavlen falder diskret ind på de fleste facader, samtidig med at den holder til den daglige belastning fra vejr og vind.
Ofte stillede spørgsmål om Udvendig måletavle UM-S lysegrå
Hvad kan UM-S målertavlen bruges til?
UM-S er en udvendig målertavle til montage på væg, og den er konstrueret specifikt til elmålere med stikbenstilslutning. Tavlen kan sammenbygges både vandret og lodret med gruppetavle type UG, hvor UG18 passer i dimension til UM-serien. Det gør det muligt at samle måler og gruppeafgange i én sammenhængende løsning på facaden.
Hvilke kabler og ledertværsnit kan sluttes til tavlen?
Klemmerne tager Cu 4-25 mm² og Al 16-25 mm², men kun massiv rund leder til aluminium. Selve tilslutningen kan udføres med Cu 2x16 mm² eller 1x16 mm² + 2x10 mm², mens aluminium ikke er tilladt til denne del. Skal jordledningen sløjfes, kan afgreningsklemme 169D1217 anvendes.
Hvordan er tavlen beskyttet, og hvad tåler den af vejr og temperatur?
Tavlen har kapslingsklasse IP20 og er fremstillet af dobbeltisoleret, selvslukkeligt termoplast. Dækkappen har plomberbare låseskruer, så installationen kan sikres mod uautoriseret adgang. Den er beregnet til omgivelsestemperaturer fra -10 °C til +35 °C, hvilket dækker et almindeligt dansk klima udenpå en facade.
Hvordan føres kabler og rør ind i tavlen?
Bagpladen har udslagsblanketter på Ø40 mm, mens dækrammen har blankettilgang i top og bund til rør eller kabel på maks. Ø30 mm. I siderne er der plads til maks. 40 mm. Det giver flere muligheder for, hvordan installationen føres frem til tavlen, alt efter hvordan facaden og forsyningen er sat op.
Skal jeg vælge den lysegrå eller den hvide udgave?
UM-S fås både i lysegrå og hvid. De to farver har ingen betydning for klemmer, kapsling eller funktion, så valget handler udelukkende om, hvad der passer bedst til facaden eller de øvrige el-installationer på stedet.
Hvad er forskellen på UM-S og gruppetavle type UG18?
UM-S er selve målertavlen, hvor elmåleren monteres, mens UG18 er en gruppetavle beregnet til automatsikringer og andet gruppemateriel. De to er designet, så de passer i dimension til hinanden, og kan derfor sættes sammen både vandret og lodret, hvis du skal have måler og gruppeafgange samlet ét sted.
Passer UM-S til alle typer elmålere?
Nej, UM-S er specifikt bygget til elmålere med stikbenstilslutning. Har du en elmåler med en anden tilslutningsform, bør en autoriseret elinstallatør vurdere, hvilken målertavle der er den rigtige løsning til den konkrete installation.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
