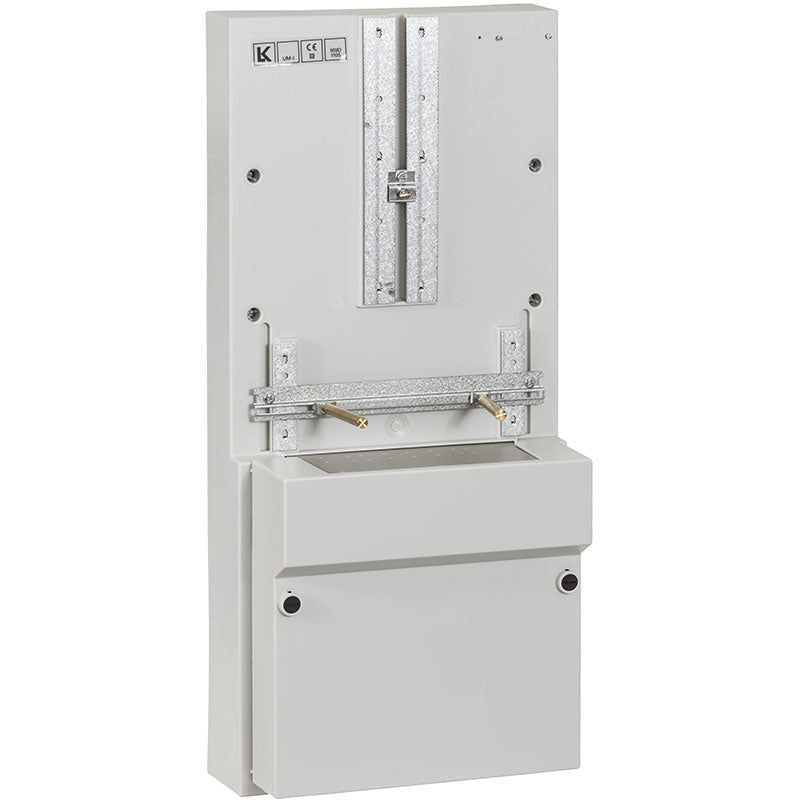

Udvendig måletavle UM-L lysegrå
Udvendig måletavle UM-L lysegrå
Udvendig måletavle UM-L i lysegrå er en robust løsning til elmålere med ledningstilslutning, bygget til montering udenfor på væggen. Tavlen er dimensioneret til en mærkespænding på 400 V AC og leveres med kapslingskla... Se mere
0 stk på lager
141 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Udvendig måletavle UM-L i lysegrå er en robust løsning til elmålere med ledningstilslutning, bygget til montering udenfor på væggen. Tavlen er dimensioneret til en mærkespænding på 400 V AC og leveres med kapslingsklasse IP20, så den er klar til opgaver, hvor der stilles krav til en solid udvendig installation.
Måletavlen fra Lauritz Knudsen kan sammenbygges både vandret og lodret med UG gruppetavler, da UG18 har samme dimensioner som UM. Det gør den til et naturligt valg, når du skal etablere eller udskifte en udvendig målerplacering og samtidig have plads til gruppeafgange i samme opsætning.
Fordele ved UM-L måletavlen
- Solid konstruktion: Udført i dobbeltisoleret og selvslukkeligt termoplast, med plomberbare låseskruer på dækkappen for ekstra sikring mod uautoriseret adgang
- Fleksibel sammenbygning: Kan monteres vandret eller lodret sammen med UG gruppetavler, da UG18 matcher UM i dimension
- Nem kabelføring: Bagpladen har udslagsblanketter på Ø40 mm, og dækrammen har blankettilgang i top og bund til rør og kabler op til Ø30 mm i siderne og Ø40 mm i top/bund
- Klar til tilslutning: Klemmer til Cu 4-25 mm² og Al 16-25 mm² (kun massiv leder), med tilslutningsmulighed for Cu 1x16 mm² + 1x10 mm²
- Nem jordsløjfning: Afgreningsklemme 169D1217 kan anvendes til at sløjfe jordledningen videre
Bygget til udvendig placering
Med en omgivelsestemperatur fra -10 °C til +35 °C er tavlen tænkt til at sidde ude på facaden året rundt. Bemærk, at der ikke kan monteres tarif-sikringselement i denne udgave, så den passer bedst, hvor målerløsningen ikke kræver dette. Al leder er ikke tilladt på tilslutningen, mens der på klemmerne kan bruges Al op til 16-25 mm² i massiv udgave.
Ofte stillede spørgsmål om Udvendig måletavle UM-L lysegrå
Hvad er UM-L målertavlen, og hvad bruges den til?
UM-L er en udvendig målertavle fra Lauritz Knudsen, tænkt til placering udenpå muren, hvor elmåleren skal sidde med ledningstilslutning. Den er lavet i dobbeltisoleret og selvslukkeligt termoplast, så den tåler at stå ude i vejr og vind, og dækkappen har plomberbare låseskruer, så måleren kan lukkes forsvarligt inde. Farven er lysegrå, som titlen også angiver.
Kan jeg kombinere målertavlen med gruppetavler?
Ja, UM-L er lavet til at kunne sammenbygges både vandret og lodret med gruppetavler af typen UG. Det gør det nemt at bygge et samlet anlæg udenpå muren, hvor måler og grupper sidder side om side eller ovenpå hinanden. Vær opmærksom på at typen UG18 har samme dimensioner som UM, hvilket gør netop den kombination særligt enkel at planlægge.
Hvordan får jeg ledninger og kabler ind i tavlen, og kan jorden sløjfes?
Bagpladen har udslagsblanketter på Ø40 mm, mens dækrammen har adgang til rør og kabler i top og bund på op til Ø30 mm og i siderne op til Ø40 mm. Det giver flere muligheder for, hvordan kablerne føres ind, afhængigt af hvor de kommer fra. Skal jordledningen sløjfes, kan afgreningsklemme 169D1217 bruges til det.
Hvad er de tekniske data for spænding, strøm og kapslingsklasse?
Tavlen har en mærkespænding på 400 V AC og er beregnet til maks. 63 A. Kapslingsklassen er IP20D, og den kan sidde i omgivelser fra -10 °C til +35 °C. Klemmerne tager kobberledere fra 4 til 25 mm² og aluminiumsledere fra 16 til 25 mm² (kun massiv), mens selve sløjfemuligheden er Cu 1x16 mm² plus 1x10 mm². Aluminium er ikke tilladt til sløjfning. Tavlen opfylder standarden FR2003.
Hvad er forskellen på UM-L og UG-gruppetavler?
UM-L er selve målertavlen, hvor elmåleren med ledningstilslutning monteres, mens UG-serien er gruppetavler til sikringer og automater. De to typer er lavet til at spille sammen, og da UG18 har samme dimensioner som UM, kan de to tavler sættes op ved siden af eller ovenpå hinanden uden problemer. Har du kun brug for en målerplacering, er UM-L det rigtige valg, mens UG-tavlen kommer i spil, når gruppeafgangene også skal sidde udenpå.
Skal jeg vælge den lysegrå eller den hvide udgave?
UM-L findes i både lysegrå og hvid, og denne variant er den lysegrå. Selve opbygningen, monteringen og de tekniske egenskaber er de samme, uanset hvilken farve du vælger, så valget er i praksis et spørgsmål om, hvad der passer bedst visuelt til facaden eller de øvrige tavler på stedet.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
