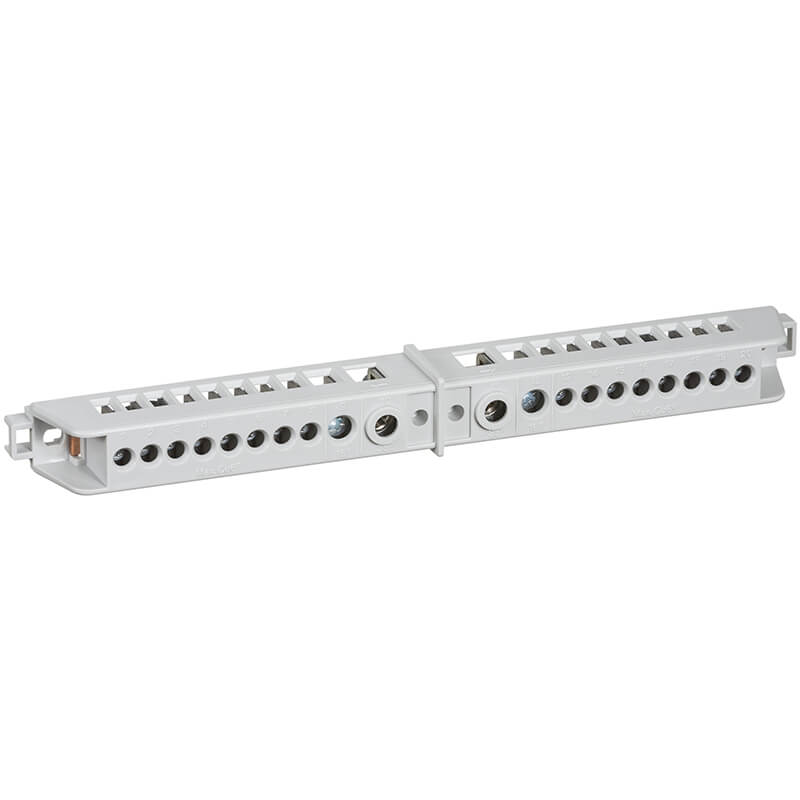

afgreningsklemme nul/jord

Klemmen monteres på grundstellet i tavlen og bruges til at samle og fordele nul- eller jordledere fra flere kredse ét sted. Den giver plads til 2 stk. 1 x 35 mm², 2 stk. 1 x 16 mm² og 2 stk. 8 x 6 mm², så du kan tilslutte både grovere hovedledninger og en række mindre gruppekabler i samme klemme. Det gør det nemt at holde styr på ledningsføringen i en gruppetavle uden at skulle bruge separate klemmer til hver leder.

Ja, klemmen er lavet til begge dele. Den leveres med skilte til Nul og Jord, som du sætter på klemmen efter, hvilken funktion du vælger at bruge den til i den konkrete installation. Det gør mærkningen tydelig for både dig selv og en elektriker, der senere skal arbejde i tavlen.

Klemmen passer til en række UG150-, PGE150-, PGSE150-, PME150-, UM-s-, PFE150- og UF150-tavler, herunder modellerne UG150-6, UG150-12, UG150-18, UG150-24, PGE150-7, PGE150-14, PGE150-21, PGSE150-18, PME150-l, PME150-s, UM-s, PFE150-18 og UF150-18. Er du i tvivl om, hvorvidt klemmen matcher netop din tavle, anbefaler vi, at en autoriseret elinstallatør vurderer det, inden montage.

Klemmen har tre forskellige tilslutningsmuligheder: 2 stk. 1 x 35 mm², 2 stk. 1 x 16 mm² og 2 stk. 8 x 6 mm². De to første er beregnet til de grovere ledere, typisk hovedtilslutninger med større belastning, mens de otte pladser til 6 mm² dækker de mindre gruppeledninger, der forgrener sig ud til de enkelte kredse i tavlen. På den måde kan du samle både hoved- og gruppeledere i samme klemme uden at skulle vælge mellem flere separate produkter.

Det afhænger af, hvilken funktion klemmen skal have i din konkrete installation. Klemmen er fysisk den samme uanset valg, det er alene skiltningen, der markerer, om den anvendes til nulleder eller jordleder. Den korrekte anvendelse i den enkelte tavle bør altid vurderes og udføres af en autoriseret elinstallatør.
