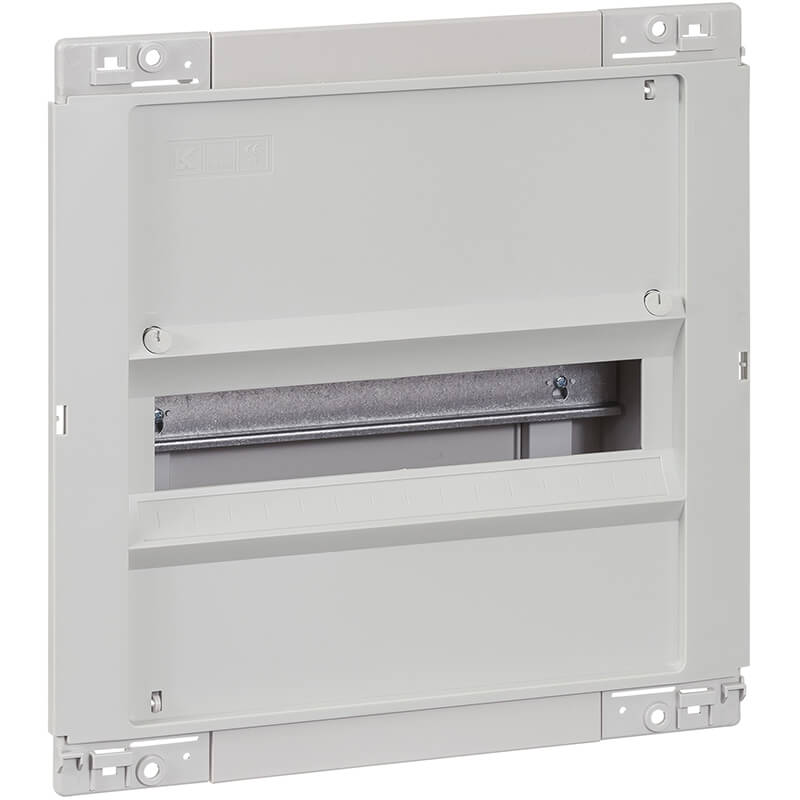

Gruppetavle PGE 150-7 planforsænket lysegrå
Gruppetavle PGE 150-7 planforsænket lysegrå
Gruppetavle PGE 150-7 er en planforsænket installationstavle i lysegrå til montage i pladevæg eller murniche. Med en komponentåbning på 252 mm, svarende til 7 M36-enheder, giver den plads til et solidt antal grupper, ... Se mere
Produktbeskrivelse
Produktbeskrivelse
Gruppetavle PGE 150-7 er en planforsænket installationstavle i lysegrå til montage i pladevæg eller murniche. Med en komponentåbning på 252 mm, svarende til 7 M36-enheder, giver den plads til et solidt antal grupper, og med en mærkestrøm på 63 A er den dimensioneret til almindelige boliginstallationer.
Tavlen opbygges af en indbygningskasse, et grundstel og en komponentafdækning, så du bygger installationen op i lag efter behov. Skal projektet vokse, kan flere PGE-tavler sammenbygges vandret eller lodret med sammenbygningsbeslag, hvilket gør serien velegnet både til den mindre boliginstallation og til større opgaver, hvor elektrikeren skal fremtidssikre pladsen.
Fordele ved PGE 150-7
- Fleksibel montage: Sættes op i murniche med skruer gennem hullerne i kassens kant, eller i pladevæg med pladevægsbeslag
- Plads til 7 moduler: Komponentåbning på 252 mm (7 M36-enheder), der kan udvides med 9 mm i hver side, hvis en bredere komponent skal med
- Nem kabelføring: Udtagelige kabelafdækninger i top og bund samt udslagsblanketter bagpå og i siderne giver adgang til kabelindføring der, hvor du har brug for det
- Beskyttelsesleder inkluderet: Afgreningsklemme til 4x16 mm² og 16x6 mm² medfølger, og flere klemmer kan eftermonteres på grundstel eller indbygningskasse
- Solid strømkapacitet: Mærkestrøm på 63 A og totalisoleret opbygning
Klar til at bygge videre på
DIN-skinnerne sidder med 150 mm mellemrum og 23,5 mm fra kassens bund til skinnens underside, hvilket giver et forudsigeligt udgangspunkt, når automatsikringer og øvrige komponenter skal placeres. Effekttabet er på maksimalt 22 W, så tavlen kan holdes til den varme, den selv udvikler under drift. Lågesættet til PGE 150-7 bestilles særskilt, så du kan sammensætte netop den løsning, installationen kalder på.
Ofte stillede spørgsmål om Gruppetavle PGE 150-7 planforsænket lysegrå
Hvad er PGE 150-7 planforsænket, og hvor skal den monteres?
Gruppetavlen er tegnet til planforsænket montage, altså hvor tavlen sidder plant med væggen i stedet for at stikke frem. Den kan sættes op enten i en murniche eller i en pladevæg. Selve tavlen består af tre dele: en indbygningskasse, et grundstel og en komponentafdækning, som samlet giver dig en ren og lukket løsning, når først installationen er på plads.
Følger der et lågesæt med tavlen?
Nej, lågesættet til PGE 150-7 skal bestilles særskilt. Det er værd at have med i planlægningen, så du får bestilt det sammen med resten af komponenterne, inden du sætter tavlen op.
Hvor meget plads er der til komponenter, og kan afstanden mellem DIN-skinnerne udnyttes fuldt ud?
Komponentåbningen er på 252 mm, hvilket svarer til 7 M36-enheder, så du har god plads til afbrydere, relæer og andet gruppetavlemateriel. Afstanden mellem DIN-skinnerne er 150 mm, og der er 23,5 mm fra bunden af indbygningskassen til undersiden af den nederste skinne. Kabelføringen er tænkt ind fra starten med udtagelige kabelafdækninger i top og bund samt udslagsblanketter på bagsiden og siderne, så du selv kan åbne der, hvor det passer til din installation.
Hvilken mærkestrøm og hvilket effekttab har tavlen?
Tavlen har en mærkestrøm Ie på 63 A og et effekttab på maks. 22 W. Den er desuden totalisoleret, hvilket er relevant at have med, når du eller din elinstallatør vurderer den samlede installation. Den nøjagtige dimensionering af gruppen og de tilsluttede komponenter bør altid vurderes af en autoriseret elinstallatør.
Skal jeg montere tavlen i en murniche eller i en pladevæg, og er der forskel på fastgørelsen?
Ja, der er forskel på, hvordan indbygningskassen fastgøres afhængigt af underlaget. Monteres tavlen i en murniche, skrues indbygningskassen fast gennem hullerne i kassens kant direkte i muren. Skal den derimod sidde i en pladevæg, bruger du i stedet pladevægsbeslag til at holde kassen på plads. Valget afhænger altså udelukkende af, hvilken type væg du arbejder med, ikke af tavlens funktion.
Skal tavlen sammenbygges vandret eller lodret, hvis jeg har brug for mere plads?
Begge dele er muligt. Tavlen kan sammenbygges både vandret og lodret ved hjælp af sammenbygningsbeslag, så du kan tilpasse løsningen til pladsen på væggen. Har du en bred, lav væg til rådighed, giver vandret sammenbygning god mening, mens en smal, høj væg typisk passer bedre til lodret sammenbygning. Det er altså rummet, der bestemmer valget, ikke tavlens egenskaber.
Hvad er forskellen på standard komponentplads og den udvidede plads på 9 mm i hver side?
Standardåbningen på 252 mm svarer til 7 M36-enheder og dækker de fleste almindelige gruppetavle-installationer. Har du komponenter, der fylder lidt mere, eller har du brug for at presse en ekstra enhed ind, kan åbningen udvides med 9 mm i hver side. Det giver dig lidt ekstra spillerum uden at skulle vælge en helt anden tavlestørrelse, men hvor stor udvidelsen skal være i din konkrete installation, vurderes bedst af en autoriseret elinstallatør.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
Er du i tvivl om den passer til dit behov?
Ring på 88 33 03 01 eller
send os en besked – vi står klar til at hjælpe.
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
