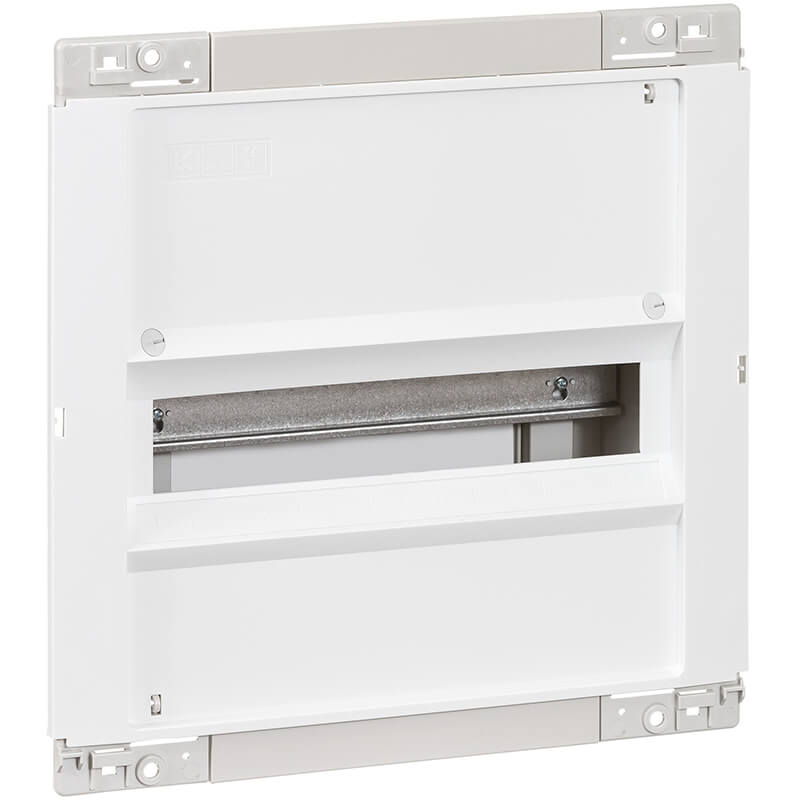

Gruppetavle PGE 150-7 planforsænket hvid
Gruppetavle PGE 150-7 planforsænket hvid
Gruppetavle PGE 150-7 er en planforsænket tavle til indbygning i pladevæg eller murniche, hvor du ønsker et pænt, fladt udtryk uden fremspring på væggen. Med 7 M36-moduler svarende til en komponentåbning på 252 mm er ... Se mere
Produktbeskrivelse
Produktbeskrivelse
Gruppetavle PGE 150-7 er en planforsænket tavle til indbygning i pladevæg eller murniche, hvor du ønsker et pænt, fladt udtryk uden fremspring på væggen. Med 7 M36-moduler svarende til en komponentåbning på 252 mm er der plads til et solidt antal grupper, og tavlen er dimensioneret til en mærkestrøm på 63 A.
Tavlen består af en indbygningskasse, et grundstel og en komponentafdækning, og den fungerer både som en selvstændig gruppetavle og som byggeklods i en større installation. Skal boligen eller erhvervslokalet bruge mere plads til grupper, kan flere PGE 150-7-tavler sammenbygges vandret eller lodret med sammenbygningsbeslag, så du udvider løsningen i takt med behovet.
Fordele ved PGE 150-7
- Fleksibel montage: Fastgøres med skruer i murniche eller monteres med pladevægsbeslag i pladevæg, alt efter underlaget
- Plads til udvidelse: Komponentåbningen på 252 mm (7 M36-enheder) kan udvides med 9 mm i hver side, hvis der senere skal bruges lidt mere plads
- Nem kabelføring: Udtagelige kabelafdækninger i top og bund samt udslagsblanketter på bagside og sider gør det enkelt at føre kabler ind, hvor det passer bedst
- Klar til tilslutning af beskyttelsesleder: Leveres med afgreningsklemme til 4x16 mm² og 16x6 mm², og der kan monteres flere klemmer på grundstel eller indbygningskasse efter behov
- Gennemtænkt DIN-skinneopbygning: Afstanden mellem DIN-skinnerne er 150 mm, og der er 23,5 mm fra kassens bund til undersiden af skinnen, så der er plads til korrekt kabelbukning
- Totalisoleret: Isolationsklassen reducerer risikoen for berøring af strømførende dele under arbejdet med tavlen
Klar til udvidelse og sammenbygning
Fordi kassen, grundstellet og afdækningen er skilt ad i separate dele, kan du tilpasse PGE 150-7 til netop den installation, du står med, hvad enten det er en enkelt gruppetavle eller en sammenbygget løsning med flere enheder side om side. Med et effekttab på maks. 22 W belaster tavlen ikke installationen unødigt, selv når den er fuldt bestykket. Lågesættet til PGE150-7 bestilles separat, så du kan sammensætte tavlen med præcis den front, opgaven kræver.
Ofte stillede spørgsmål om Gruppetavle PGE 150-7 planforsænket hvid
Hvad er PGE 150-7 gruppetavlen beregnet til, og hvad består den af?
Gruppetavlen er en planforsænket løsning, der bygges op af tre dele: en indbygningskasse, et grundstel og en komponentafdækning. Den monteres, så den ligger i plan med væggen, enten i en pladevæg eller i en murniche. Indbygningskassen har udtagelige kabelafdækninger i top og bund samt udslagsblanketter på bagsiden og siderne, så du nemt kan føre kabler ind der, hvor det passer bedst i den konkrete installation.
Følger der en låge med tavlen?
Nej, lågesættet til PGE 150-7 skal bestilles særskilt. Selve tavlen leveres med indbygningskasse, grundstel og komponentafdækning, men den afsluttende låge er et selvstændigt produkt, du vælger til efter behov.
Hvor meget plads er der til komponenter, og hvad betyder komponentåbningen på 252 mm?
Komponentåbningen på 252 mm svarer til 7 M36-enheder, altså plads til 7 moduler i bredden på DIN-skinnen. Åbningen kan desuden udvides med 9 mm i hver side, hvis der er behov for lidt ekstra plads. Afstanden mellem DIN-skinnerne er 150 mm, og der er 23,5 mm fra bunden af indbygningskassen til undersiden af DIN-skinnen, hvilket giver et solidt overblik, når du planlægger placeringen af komponenter i tavlen.
Hvad dækker mærkestrømmen og effekttabet over, og hvorfor er det relevant?
Tavlen har en mærkestrøm på 63 A og et maksimalt effekttab på 22 W. Mærkestrømmen fortæller, hvor stor en samlet strøm tavlens skinnesystem og klemmer er dimensioneret til at håndtere, mens effekttabet er et udtryk for den varme, der udvikles i tavlen ved drift. Isolationsklassen er totalisoleret, hvilket er relevant at kende, når en autoriseret elinstallatør skal projektere og vurdere den samlede installation.
Skal jeg montere tavlen i en pladevæg eller i en murniche?
Det afhænger af, hvilken type væg du arbejder med. Ved montering i en murniche fastgøres indbygningskassen med skruer gennem hullerne i kassens kant. Ved montering i en pladevæg bruges i stedet et pladevægsbeslag til at holde kassen på plads. Begge løsninger giver det samme planforsænkede resultat, så valget handler primært om, hvilken vægkonstruktion du har at gøre med.
Kan flere gruppetavler sættes sammen, og hvordan gøres det?
Ja, PGE 150-7 kan sammenbygges med andre tavler af samme serie, både vandret og lodret. Det gøres ved hjælp af sammenbygningsbeslag, som samler enhederne fysisk, så du kan bygge en større tavleløsning op af flere moduler, hvis en enkelt tavle ikke giver plads nok til projektet.
Hvad er forskellen på de to størrelser afgreningsklemmer, tavlen leveres med?
Tavlen leveres med en afgreningsklemme for beskyttelsesleder i to varianter, en til 4x16 mm² og en til 16x6 mm². Forskellen ligger i, hvor mange ledere og hvilket tværsnit klemmerne er beregnet til at samle, og valget mellem dem afhænger af den konkrete installations opbygning. Er der behov for flere tilslutninger, kan yderligere afgreningsklemmer monteres på både grundstellet og indbygningskassen. Den endelige fordeling bør altid vurderes af en autoriseret elinstallatør ud fra den samlede installation.
